П'єзоелектричний керамічний диск із матеріалу P5 для ультразвукового вимірювання швидкості потоку

П'єзоелектричний керамічний диск із матеріалу P5 для ультразвукового вимірювання швидкості потоку

Компанія WuHan Piezohannas Tech.Co., Ltd є виробником п’єзоелектричної кераміки, ультразвукових перетворювачів із сильною технологічною силою. Завдяки системі управління якістю та сектору досліджень і розробок наші продукти широко використовуються в більшості застосувань.

п'єзоелектричний керамічний диск купити

п'єзоелектричні дискові п'єзоперетворювачі

п'єзоелектричний диск

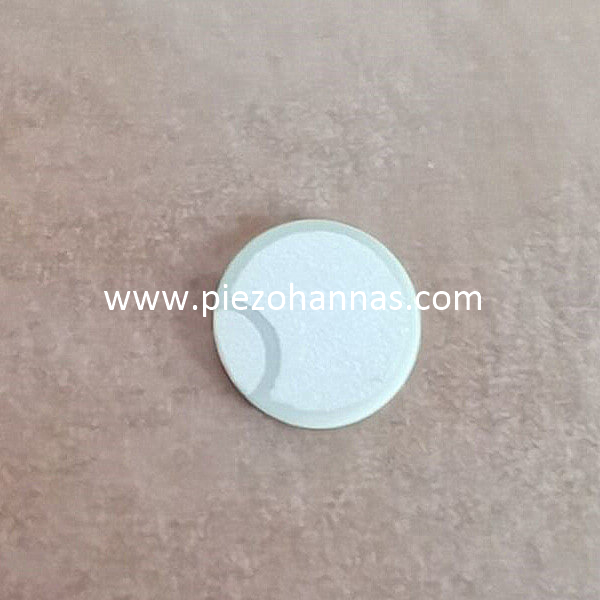

П'єзокерамічний диск Опис:



- Розміри: Φ14,6 × 2 мм
- Електрод: електроди на одній стороні (налаштовується)

Частота товщини: Fst=1MHz ± 5%
Статична ємність: CT=1620pF±12,5%
Індуктивні втрати: tanδ=max.2,0%
Коефіцієнт електромеханічного зв'язку: Kp≥0,60
Тестове середовище: при 25 °C ± 5 °C, 60% RH
Умови випробування: при 1KHz, 1Vrms

Застосування: ультразвуковий витратомір, газовий витратомір

Розміри ультразвукового витратоміра в наявності:

PZT-51 -2 МГц   OD20 x 1 мм

Застосування ультразвукового вимірювання швидкості потоку :

Ультразвукове вимірювання швидкості потоку розрізняють два різні принципи вимірювання: ефект Доплера та аналіз часу біжучої хвилі. В обох випадках п’єзокерамічний перетворювач, розташований на стінці трубки, генерує ультразвукові хвилі, які потім передаються в рідину по діагоналі до напрямку потоку. Допплер оцінює зсув частоти ультразвукових хвиль, які відбиваються розсіяними частинками в рідині. Чим більше швидкість течії рідини, тим більше зсув частоти між випромінюваним і відбитим фронтом хвилі. Для цього методу вимірювання потрібен лише один п’єзоперетворювач, який надсилає та приймає сигнали в різний час. Принцип часу біжучої хвилі завжди використовує два п’єзокерамічні перетворювачі, розташовані зміщено відносно напрямку потоку. Вони посилають або приймають по черзі пакети ультразвукових хвиль у формі імпульсу проти напрямку потоку та в напрямку потоку. У кожному випадку відбувається накладання швидкості поширення звуку та швидкості потоку. Тоді швидкість потоку пропорційна зворотному значенню різниці часу поширення в напрямку потоку та протилежному йому напрямку. Перевага цього методу вимірювання полягає в тому, що вимірювання не залежить від швидкості поширення звуку, а отже, і від середовища. Це дозволяє вимірювати як рідини, так і гази.

Стандартний розмір п'єзодисків:

асортимент п'єзодисків для виробництва:

Діаметр: 2 мм-120 мм
Товщина: 0,1 мм-30 мм

PZT Матеріал:



«М'які» матеріали PZT	Вид м'якого матеріалу
Властивості			ПСнН-5	ПЛіС-51	ПЗТ-51	ПЗТ-52	ПЗТ-53	ПЗТ-5Н	PZT-5X
Діелектрична проникність	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Коефіцієнт зчеплення	КП		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
П'єзоелектричний коефіцієнт	d31	10-12м/в	-170	-197	-186	-204	-227	-275	-300
	d33	10-12м/в	400	450	500	520	550	620	750
	g31	10-3вм/н	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3вм/н	28	25.4	25.6	24.5	23.9	22	18.8
Частотні коефіцієнти	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Коефіцієнт пружної податливості	Se11	10-12м2/н	16.6	18	16.7	17	17.4	18	19
Механічний фактор якості	Qm		85	80	80	75	75	70	65
Коефіцієнт діелектричних втрат	Tg δ	%	2	2	2	2	2	2	2
Щільність	ρ	г/см3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Температура Кюрі	Tc	°C	350	345	270	270	270	230	165
Модуль Юнга	YE11	<109 Н/м2	60	56	60	59	57.5	56	53
Коефіцієнт отрути			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Зображення програми:
