Ábhar P5 Diosca Ceirmeacha Piezoelectric le haghaidh Ráta Sreabhadh Ultrasonach a Thomhas

Ábhar P5 Diosca Ceirmeacha Piezoelectric le haghaidh Ráta Sreabhadh Ultrasonach a Thomhas

Tá WuHan Piezohannas Tech.Co., Ltd ina manufactuer de chriadóireacht piezoelectric, trasducers ultrasonaic le fórsa láidir teicneolaíochta.

diosca ceirmeach piezoelectric a cheannach

trasduchtóirí piezo diosca piezoelectric

diosca piezoelectric

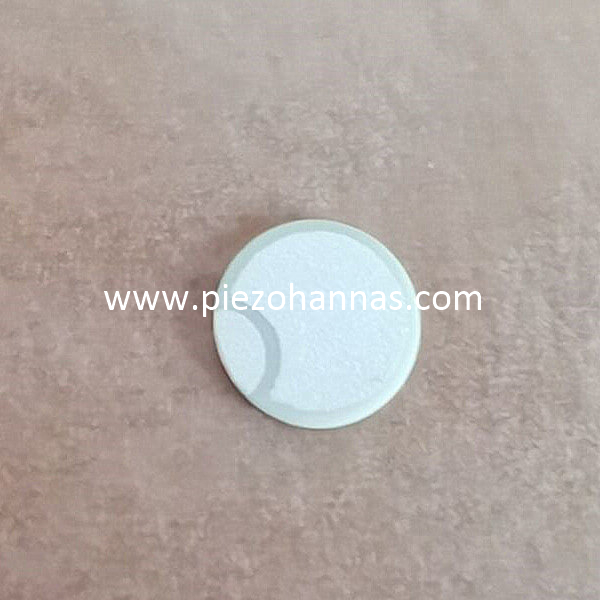

Cur síos ar an Diosca Piezo Ceramics:



- Toisí: Φ14.6 × 2mm
- Leictreoid: leictreoidí ar an taobh céanna (inoiriúnaithe)

Minicíocht tiús: Fst=1MHz ± 5%
Toilleas statach: CT=1620pF±12.5%
​​Caillteanas ionduchtach: tanδ=max.2.0%
Comhéifeacht cúplála leictrimheicniúla: Kp≥0.60
Timpeallacht tástála: ag 25 ° C ± 5 ° C, 60% RHKrz
Coinníollacha tástála: 60% RHKrhz

Feidhmchlár: Fowmeter Ultrasonach, Fásmhéadar Gáis

Toisí don Sreabhmhéadar Ultrafhuaime i stoc:

PZT-51 -2MHz   OD20 x 1mm

Feidhmchláir Tomhais Ráta Sreafa Ultrasonach :

tomhas ráta sreafa ultrasonaic déantar idirdhealú idir dhá phrionsabal tomhais éagsúla: an éifeacht Doppler agus an anailís ar an am tonnta taistil. Sa dá chás gineann trasduchtóir piezo-ceirmeach atá suite ar bhalla an fheadáin tonnta ultrasonaic, a tharchuirtear ansin isteach sa leacht go trasnánach chuig treo an tsreafa. Déanann an Doppler measúnú ar aistriú minicíochta na dtonnta ultrasonaic, a léirítear le cáithníní fáin sa leacht. Dá mhéad luas sreafa an leachta, is mó an t-aistriú minicíochta idir an tonn radaithe agus an tonn frithchaite. Ní gá ach trasduchtóir piezo amháin a sheoladh agus a fháil ag amanna éagsúla don mhodh tomhais seo. Fostaítear i gcónaí le prionsabal na tonn-ama taistil dhá thrasduchtóir piezo-ceirmeacha atá suite chun treo an tsreafa a fhritháireamh. Seolann siad nó faigheann siad pacáistí tonn ultrasonaic cruth bíge in aghaidh an treo sreafa agus i dtreo an tsreafa. I ngach cás tá forshuíomh ar luas iomadaithe fuaime agus luas sreafa. Tá an luas sreafa i gcomhréir ansin le luach cómhalartach na difríochta ama iomadaithe i dtreo an tsreafa agus contrártha leis. Is é an buntáiste a bhaineann leis an modh tomhais seo ná go bhfuil an tomhas neamhspleách ar an luas iomadaithe fuaime agus mar sin freisin ar an meán. Ligeann sé seo leachtanna agus gáis araon a thomhas.

Méid Caighdeánach Dioscaí Piezo:

raon diosca piezo le táirgeadh:

Trastomhas: 2mm-120mm
Tiús: 0.1mm-30mm

Ábhar PZT:



Ábhair PZT ' Bog '	An cineál ábhar bog
Airíonna			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Tairiseach Tréleictreach	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Fachtóir cúplála	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Comhéifeacht piezoelectric	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Comhéifeachtaí minicíochta	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Comhéifeacht comhlíonta leaisteacha	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Fachtóir cáilíochta machanical	Qm		85	80	80	75	75	70	65
Fachtóir caillteanais tréleictreach	Tg δ	%	2	2	2	2	2	2	2
Dlús	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Teocht Curie	Tc	°C	350	345	270	270	270	230	165
Modal Young	TÁ11	<109N/m2	60	56	60	59	57.5	56	53
Cóimheas Nimhe			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Íomhá Feidhmchláir:
