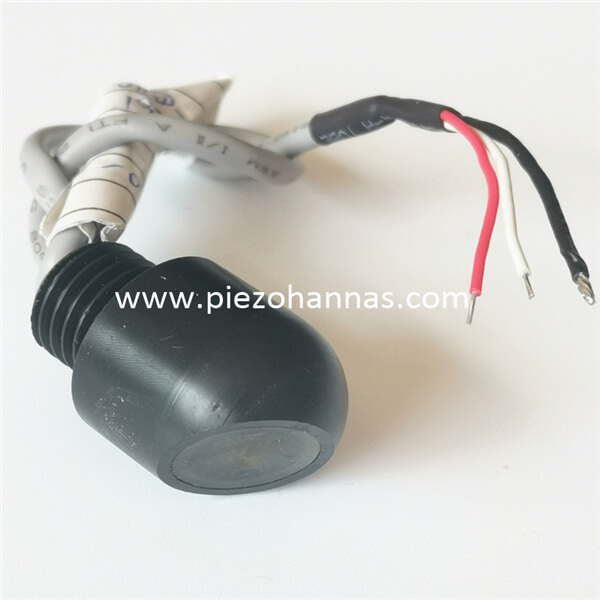

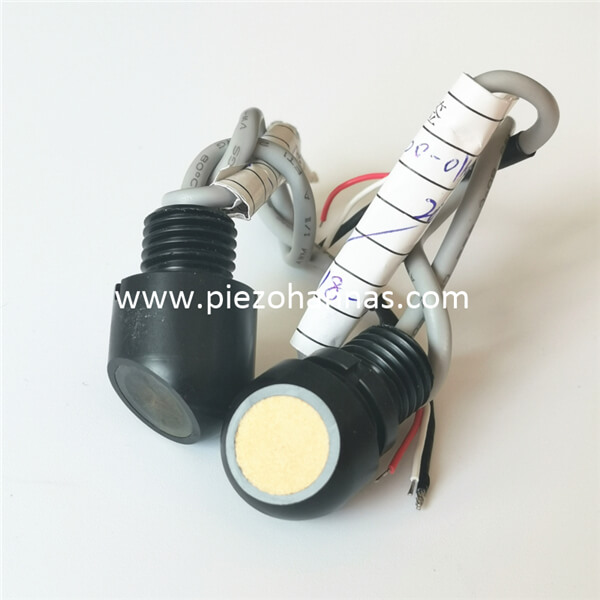

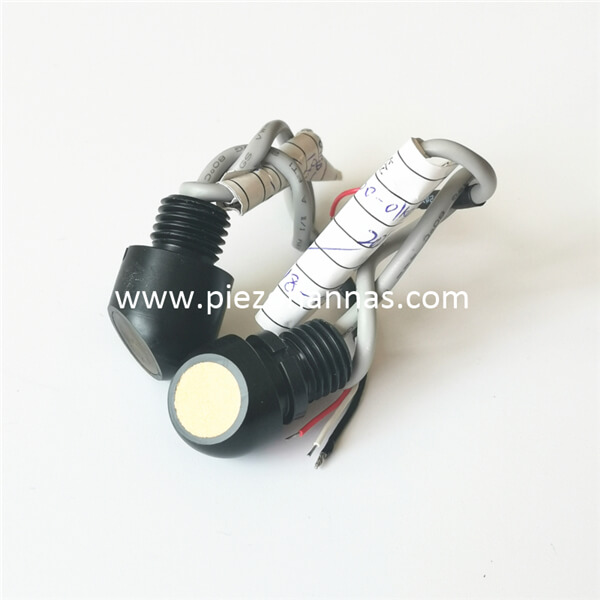

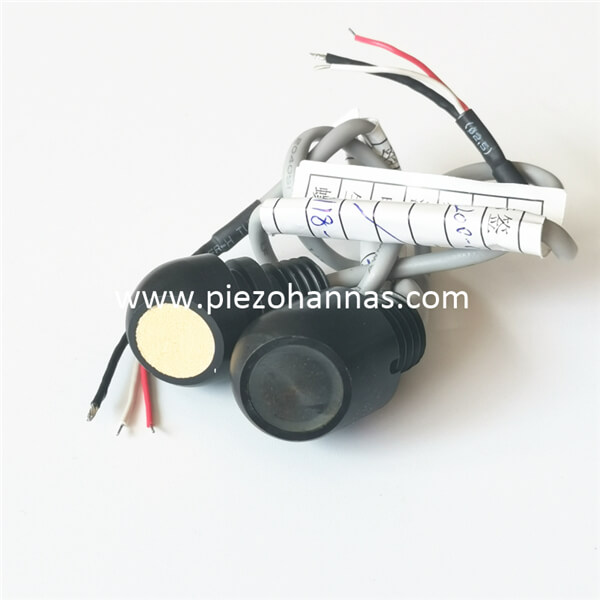

200KHz ultraljudsgivare för ultraljudsanemorumbometer

200KHz ultraljudsgivare för ultraljudsanemorumbometer

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	200KHz  ultraljudsgivare
Modell	PH A-200-01K F
Frekvens	200KHz ± 5 %
Detektionsavstånd	0.10～ 1,5m
Minimum Parallell lmpedans	455Ω±20 ％
Kapacitans	1410pF±20 ％ @1KHz
Känslighet	Drivspänning : 800Vpp ，Avstånd : 0,3m， Ekoamplitud : 30mV
Drift Spänning	Topp Spänning ＜ 1000 Vpp
Drift Temperatur	-40～ +80℃
Tryck	≤3 kilo eller  0,3 MPa
Vinkel	(Strålbredd ) Strålbredd med halv effekt @-3dB:10°± 10 %， Skarp vinkel: 24°± 10 %
för hölje Material	POM
Användande	anemorumbometer ultraljudsgasflödesmätare ,
Installation Dimensionera	gänga ： M12*1,5
Skyddsnivå	IP68
Vikt	10g±5 ％ Längd （ ： 25cm ）
Kabelinstruktioner	integrerad typ ： kontakt ： Röd+ ，Vit- ，Svart: skärmad tråd；
Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsavståndsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Integrerad kabelinstruktion:

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare

Applikationsbild:
