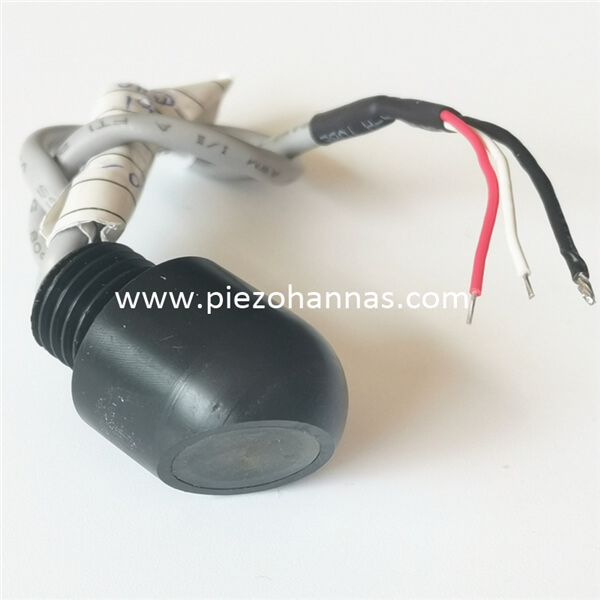

200KHz Ultrasoniese Transducer vir Ultrasoniese Anemorumbomometer

200KHz Ultrasoniese Transducer vir Ultrasoniese Anemorumbomometer

Tegniese parameters:

Items	Tegniese parameters		Beeld
Naam	200KHz  ultrasoniese transducer
Model	PH A-200-01K F
Frekwensie	200KHz± 5%
Opsporing Afstand	0.10～ 1,5 m
Minimum Parallelle lmpedansie	455Ω±20 ％
Kapasitansie	1410pF±20 ％ @1KHz
Sensitiwiteit	Aandryfspanning : 800Vpp ，Afstand : 0.3m， Echo Amplitude : 30mV
Bedryf Spanning	Piek Spanning ＜ 1000 Vpp
Bedryf Temperatuur	-40～ +80℃
Druk	≤3 Kilo of  0.3MPa
Hoek	(Straalwydte ) Halfkragstraalwydte @-3dB:10°± 10%， Skerp hoek: 24°± 10%
Behuisingsmateriaal ​	POM
Gebruik	anemorumbomometer, ultrasoniese gasvloeimeter
Installasie Dimensie	draad : M12*1.5
Beskermingsvlak	IP68
Gewig	10g±5 ％（ L lengte ： 25cm ）
Bedradingsinstruksies	geïntegreerde tipe ： koppelstuk ： Rooi+ ，Wit- ，Swart: afgeskermde draad；
Toelatingskurwe		Produkstruktuurdiagram

Blokdiagram van ultrasoniese afstand transducer:

Skematiese diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerde tipe kabelinstruksie:

1. Bedradingsinstruksie van transducer: koppelvlak (3pen, 2.54mm terminaal)
Rooi: transducer +
Wit: transducer -
Swart: afskerming


2.Kabelinstruksie van temperatuursensor: koppelvlak (3pin, 2.0mm terminaal)

Rooi en swart is temperatuursensorbedrading

Gesplete tipe: standaard 10m kabel, met elke bykomende 50m kabel, is die seinverswakking 6dB

Driekernbedradingsinstruksies:

    Rooi: Transducer +
     Blou: temperatuursensor +
     Swart: Publiek-

 Vierkernbedradingsinstruksies:

Rooi: Transducer +
Geel: Transducer-
Blou, swart: temperatuursensor

Toepassingsbeeld:
