1MHz undervattens ultraljudsflödesmätare för flödesmätning

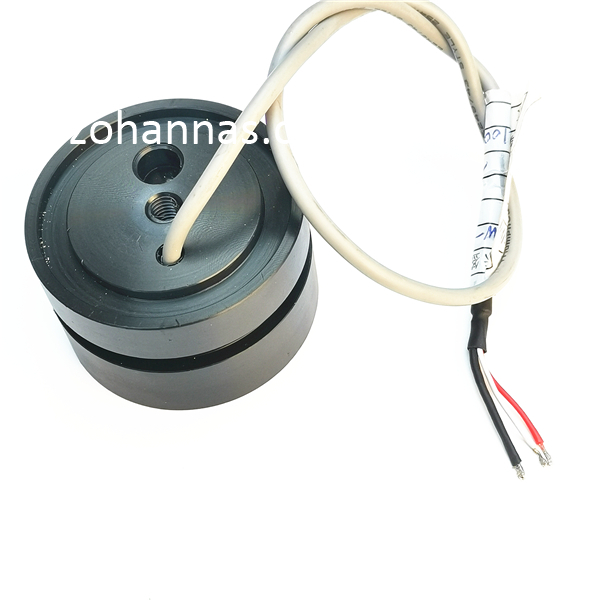

1MHz undervattens piezoelektrisk ultraljudsgivare för flödesmätning

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	1MHz undervattens ultraljudsgivare
Modell	PH W-1M- 01V
Frekvens	1MHz ± 5 %
Detektionsavstånd	0.05 ～ 3m
Minsta parallellimpedans	15Ω± 20％
Kapacitans	6000pF ± 20％ @1KHz
Känslighet	drivspänning ​ mVAvstånd : 24 、00 : 0.3m 、Ekoamplitud : 10V
Drift Spänning	Topp Spänning ＜ 300Vpp
Drift Temperatur	-40～ +80 ℃
Tryck	≤10Kilo eller  1 MPa
Vinkel	(Strålbredd ) Halveffekt strålbredd @-3dB: 1.8°± 10 %， Skarp vinkel: 4.4°± 10 %
Material för hölje	kompositmaterial
användande	flödeshastighet, hastighet
Installation Dimensionera	Se produktstrukturritning för detaljer
Skyddsnivå	IP68
Vikt	80g ± 5％（ trådlängd ： 30c m ）
Kabelinstruktioner	Vit: givare +, svart: givare -, skärmtråd; (temperatursensor  är valfritt )
Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Inbyggd kabelinstruktion:

1. Kabelinstruktioner för givare: gränssnitt (3 stift, 2,54 mm anslutning)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperaturgivare: gränssnitt (3 stift, 2,0 mm anslutning)

Röd och svart är ledningar för temperatursensorer

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare
