1 MHz onderwater ultrasone flowmeter-transducer voor flowmeting

1MHz piëzo-elektrische ultrasone onderwatertransducer voor stroommeting

Technische parameters:

Artikelen	Technische parameters		Afbeelding
Naam	1 MHz ultrasone onderwatertransducer
Model	PH W-1M- 01V
Frequentie	1 MHz ± 5%
Detectie afstand	0.05 ~ 3M
Minimale parallelle impedantie	15Ω± 20%
Capaciteit	6000pF ± 20％ @1KHz
Gevoeligheid	rijspanning ​ mVAfstand : 24 、00 : 0.3m 、Echoamplitude : 10V
Operationeel Spanning	Piek Spanning < 300Vpp
Operationeel Temperatuur	-40~ +80 ℃
Druk	≤10Kilo's of  1 MPa
Hoek	(Straalbreedte ) Straalbreedte op half vermogen @-3dB: 1.8°± 10%， Scherpe hoek: 4.4°± 10%
Behuizingsmateriaal	composiet materiaal
gebruik	stroomsnelheid, snelheid
Installatie Dimensie	Zie de productstructuurtekening voor details
Beschermingsniveau	IP68
Gewicht	80g ± 5％( draadlengte : 30c m )
Bedradingsinstructies	Wit: transducer +, zwart: transducer -, afschermingsdraad; (temperatuursensor  is optioneel )
Toegangscurve		Productstructuurdiagram

Blokschema van ultrasone transducer:

Schematisch diagram van temperatuursensor  (model: MF58_502F3470) :


Geïntegreerd type Kabelinstructie:

1. Bedradingsinstructie van transducer: interface (3-pins, 2,54 mm-aansluiting)
Rood: transducer +
Wit: transducer -
Zwart: afscherming


2. Kabelinstructie van temperatuursensor: interface (3-pins, 2,0 mm-aansluiting)

Rood en zwart zijn bedrading van de temperatuursensor

Gesplitst type: standaard kabel van 10 m, met elke extra 50 m kabel is de signaalverzwakking 6 dB.

Drieaderige bedradingsinstructies:

    Rood: transducer +
     blauw: temperatuursensor +
     Zwart: openbaar

 - Vieraderige bedradingsinstructies:

Rood: transducer +
geel: transducer -
blauw, zwart: temperatuursensor

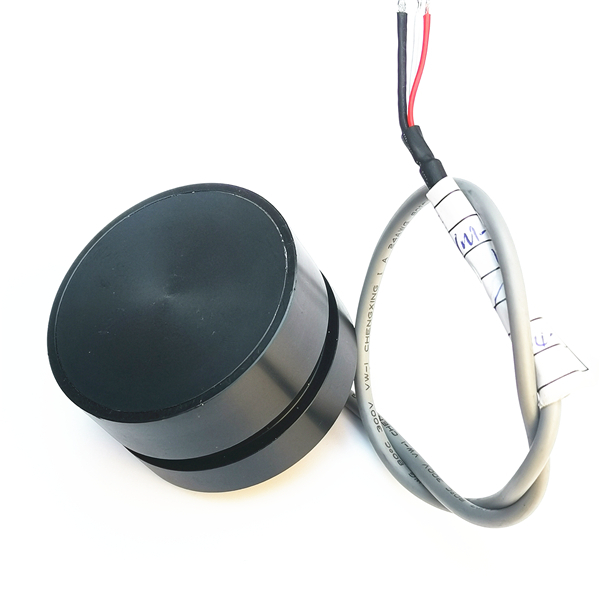

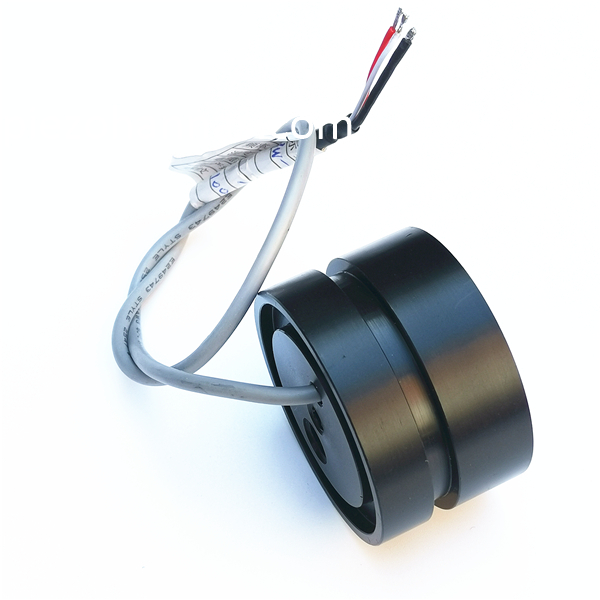

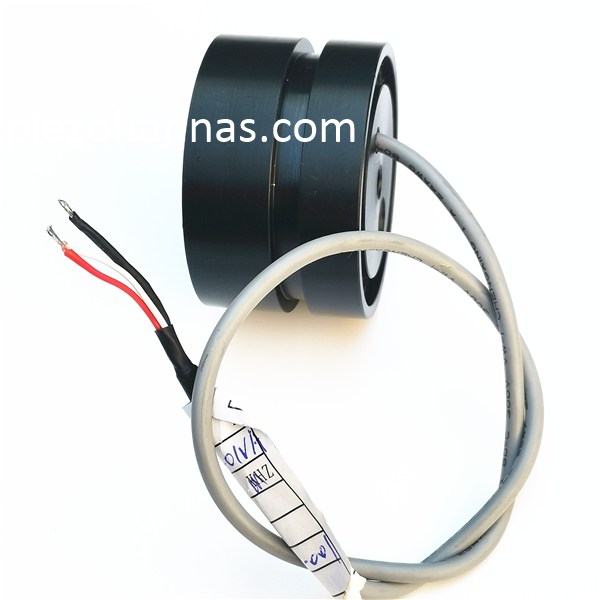

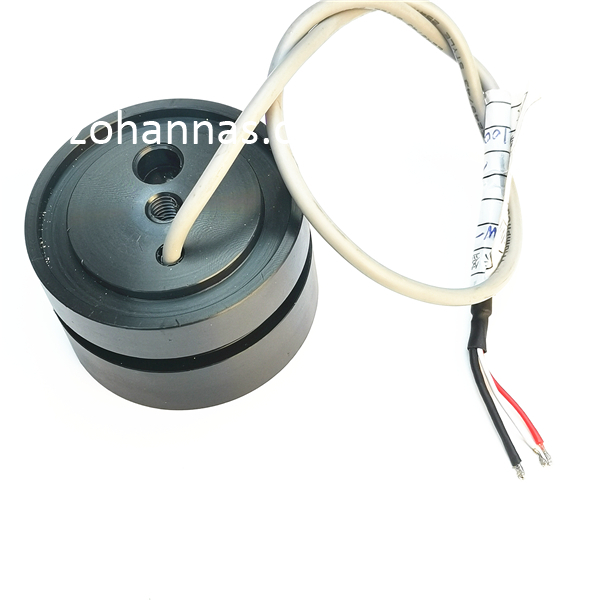

Productieshow:
