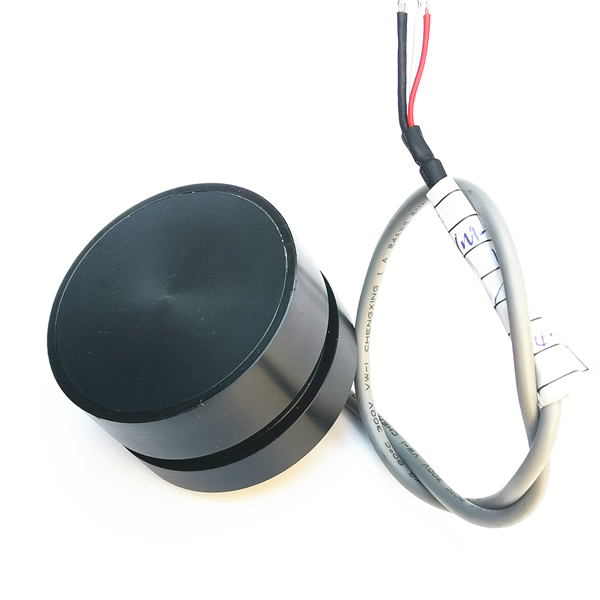

1MHz undervanns ultralydstrømningsmåler-transduser for strømningsmåling

1MHz undervanns piezoelektrisk ultralydsvinger for strømningsmåling

Tekniske parametere:

Varer	Tekniske parametere		Bilde
Navn	1MHz undervanns ultralydsvinger
Modell	PH W-1M- 01V
Hyppighet	1MHz ± 5 %
Deteksjonsavstand	0.05 ～ 3m
Minimum parallell lmpedans	15Ω± 20％
Kapasitans	6000pF ± 20％ @1KHz
Følsomhet	kjørespenning ​ V Avstand : 24 、mV: 0.3m 、Ekkoamplitude : 1000
Drift Spenning	Topp Spenning ＜ 300Vpp
Drift Temperatur	-40～ +80 ℃
Trykk	≤10Kilo eller  1 MPa
Vinkel	(Strålebredde ) Halveffekt strålebredde @-3dB: 1.8°± 10 %， Skarp vinkel: 4.4°± 10 %
Husmateriale	komposittmateriale
bruk	strømningshastighet, hastighet
Installasjon Dimensjon	Se produktstrukturtegning for detaljer
Beskyttelsesnivå	IP68
Vekt	80g ± 5％（ ledningslengde ： 30c m ）
Kablingsinstruksjoner	Hvit: svinger +, svart: svinger -, skjermtråd; (temperatursensor  er valgfritt )
Admittansekurve		Produktstrukturdiagram

Blokkdiagram av ultralydsvinger:

Skjematisk diagram av temperatursensor  (modell: MF58_502F3470) :


Integrert type Kabelinstruksjon:

1. Kablingsinstruksjon for transduser: grensesnitt (3pinners, 2,54 mm terminal)
Rød: transduser +
Hvit: transduser -
Sort: skjerming


2. Kabelinstruksjon for temperatursensor: grensesnitt (3pin, 2,0 mm terminal)

Rød og svart er temperatursensorledninger

Delt type: standard 10m kabel, med hver ekstra 50m kabel, er signaldempingen 6dB

Tre-kjerners ledningsinstruksjoner:

    Rød: Svinger +
     Blå: temperatursensor +
     Sort: Offentlig-

 Fire-kjerners ledningsinstruksjoner:

Rød: Svinger +
Gul: Svinger-
Blå, svart: temperatursensor

Produksjonsshow:
