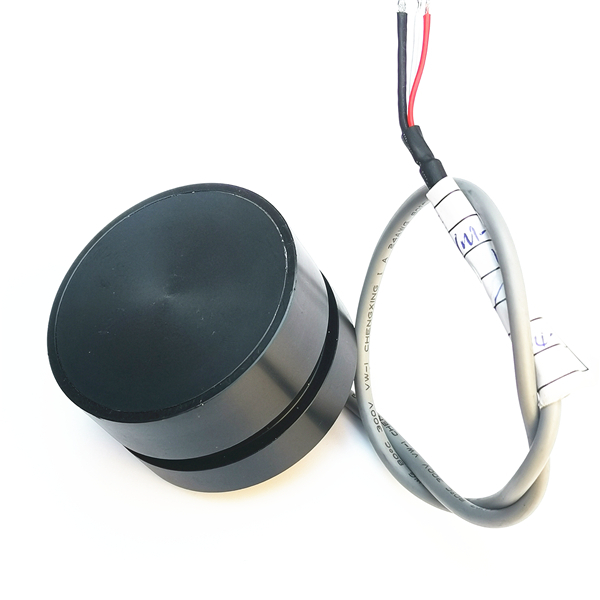

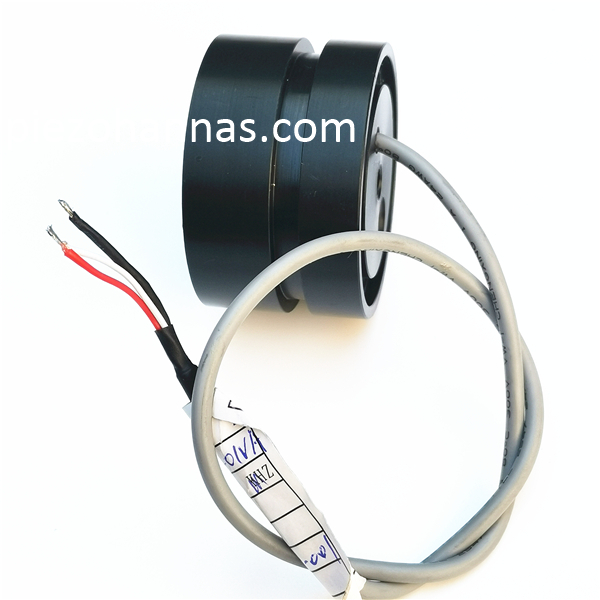

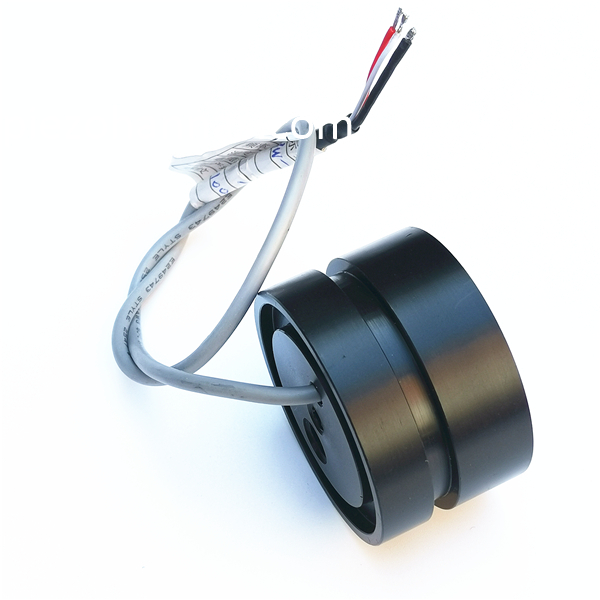

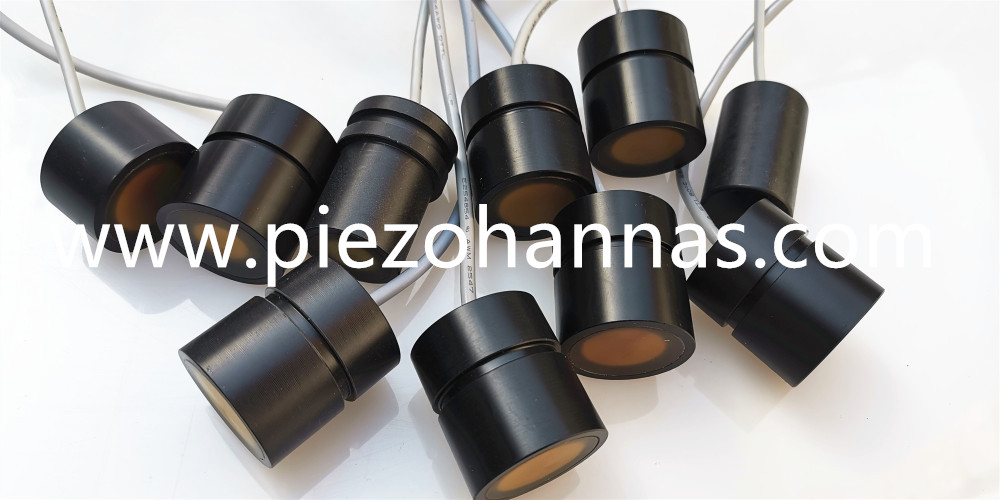

Podvodni ultrazvučni pretvarač protoka od 1MHz za mjerenje protoka

Podvodni piezoelektrični ultrazvučni pretvarač od 1MHz za mjerenje protoka

Tehnički parametri:

Predmeti	Tehnički parametri		Slika
Ime	1MHz podvodni ultrazvučni pretvarač
Model	PH W-1M- 01V
Frekvencija	1MHz ± 5%
Udaljenost detekcije	0.05 ～ 3m
Minimalna paralelna impedancija	15Ω± 20％
Kapacitet	6000pF ± 20％ @ 1 KHz
Osjetljivost	d pogonski napon : : 24 V 、: m 0.3Amplituda 、odjeka Udaljenost 1000 mV
Operativni Napon	Vrh Napon ＜ 300Vpp
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤10Kilograma ili  1MPa
Kut	(Širina snopa ) Širina snopa pola snage @ -3dB: 1.8°± 10%， Oštar kut: 4.4°± 10%
Materijal kućišta	kompozitni materijal
korištenje	brzina protoka, brzina
Montaža Dimenzija	Pogledajte crtež strukture proizvoda za detalje
Razina zaštite	IP68
Težina	80g ± 5％（ duljina žice : 30c m ）
Upute za ožičenje	Bijela: sonda +, crna: sonda -, oklopljena žica; (senzor temperature  nije obavezan )

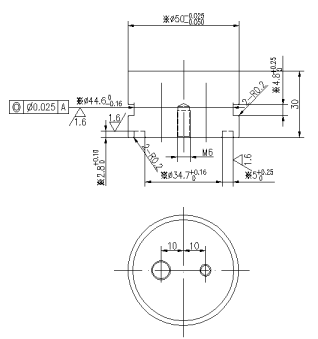

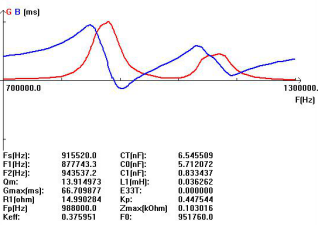

Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača:

Shematski dijagram senzora temperature  (model: MF58_502F3470) :


Upute za kabel integriranog tipa:

1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)
Crveno: sonda +
bijelo: sonda -
crno: oklop


2. Upute za kabel senzora temperature: sučelje (3pin, 2,0 mm terminal)

Crveno i crno su ožičenje temperaturnog senzora

Razdvojeni tip: standardni kabel od 10 m, sa svakih dodatnih 50 m kabela, slabljenje signala je 6 dB

Upute za trožilno ožičenje:

    Crveno: sonda +
     plavo: temperaturni senzor +
     crno: javno

 - Upute za četverožilno ožičenje:

crveno: sonda +
žuto: sonda -
plavo, crno: temperaturni senzor

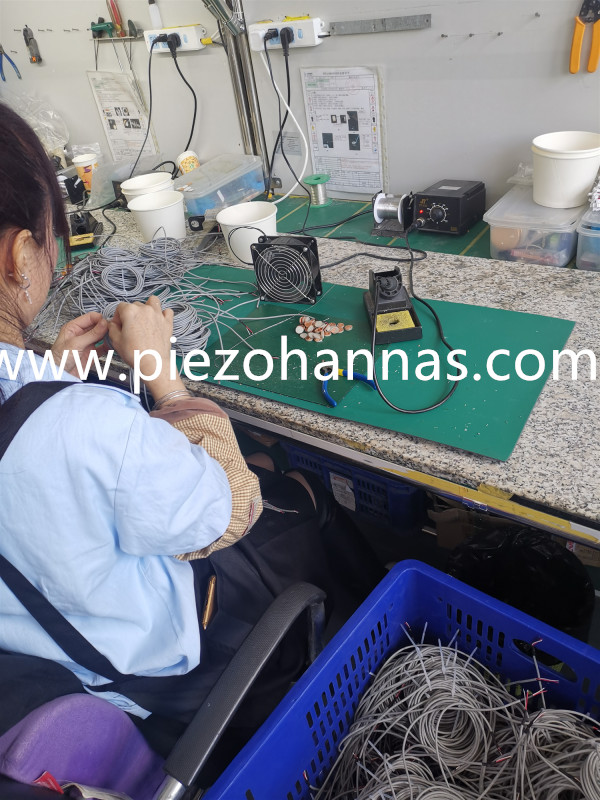

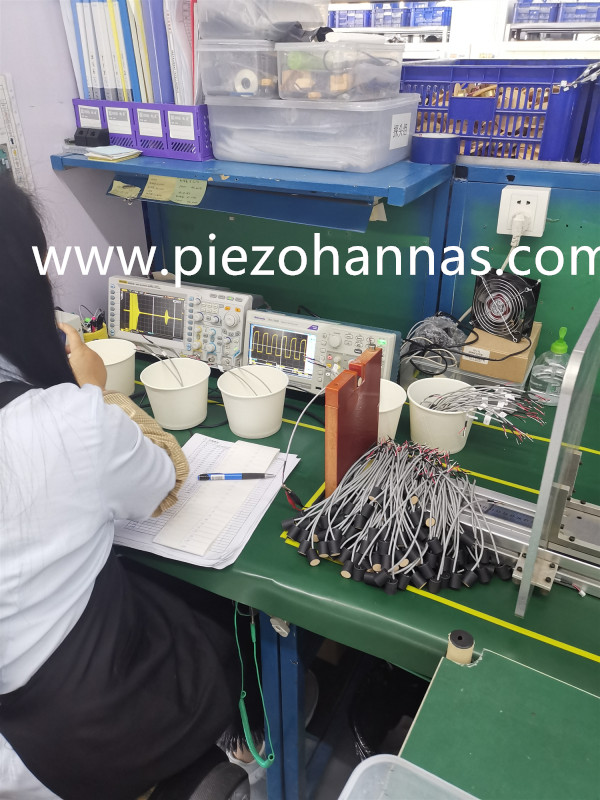

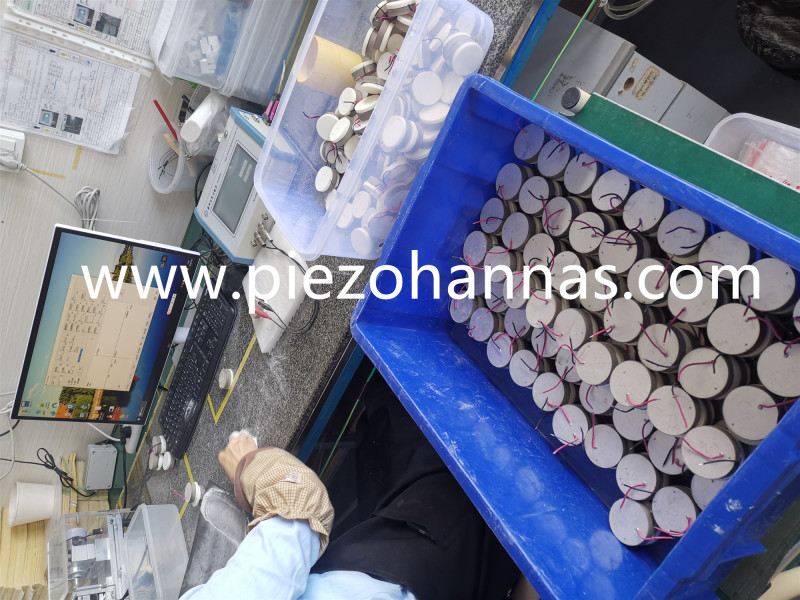

Produkcijska emisija:
