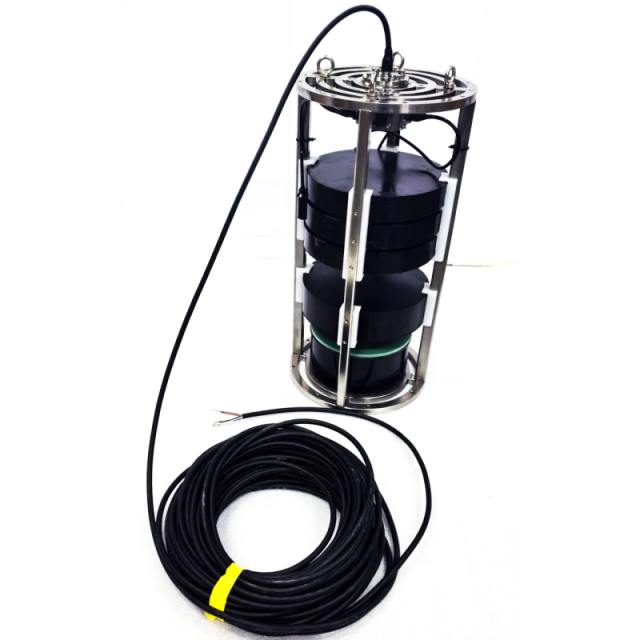

Traductor de joasă frecvență 400Hz-4khz Sistem proiector Hidrofon Sursă de sunet

Detalii de măsurare:

4. de măsurare  Conținut :



4.1. de operare  de frecventa  Banda : 400 Hz -4kHz;



4.2. sursă  Nivel :



0.3kHz -1kHz : ≥160 dB , maxim  nu  mai puțin  de  180dB ; 1kHz -2kHz : ≥170 dB , maxim  nu  mai puțin  de  185dB;

2kHz -4kHz : ≥180 dB.



4.3.  Directivitate :



orizontal  omnidirecțional , vertical  de deschidere  Unghi  nu  mai mic  de  85° .



4.4.  hidrostatică  Presiune :  1 MPa.



5. de măsurare Date





5.1. de conductivitate  și  susceptință Curbele

conductivitate și susceptință de 0.3kHz-1kHz t ransducer
f   (kHz)	G   (mS)	B   (mS)
0.2	0.001365	0.244842
0.25	0.001731	0.30711
0.3	0.003201	0.371585
0.35	0.010393	0.443058
0.4	0.07264	0.48317
0.45	0.01073	0.517227
0.5	0.005647	0.586838
0.55	0.004765	0.650608
0.6	0.004546	0.712513
0.65	0.004541	0.774834
0.7	0.004247	0.835877
0.75	0.005101	0.897051
0.8	0.006449	0.959402
0.85	0.009154	1.023072
0.9	0.022913	1.084589
0.95	0.0184	1.125187
1	0.010702	1.189834



conductanța și susceptanța  traductorului  1kHz-2kHz
f   (kHz)	G   (mS)	B   (mS)
1	0.00329	0.354394
1.05	0.004871	0.377257
1.1	0.0078	0.400673





1.15	0.012376	0.426678
1.2	0.017979	0.452783
1.25	0.032014	0.489779
1.3	0.069381	0.526259
1.35	0.137179	0.538185
1.4	0.189575	0.474929
1.45	0.155521	0.396579
1.5	0.089896	0.400158
1.55	0.071952	0.429648
1.6	0.036367	0.438905
1.65	0.023479	0.475208
1.7	0.018644	0.502537
1.75	0.016507	0.52539
1.8	0.015301	0.547166
1.85	0.014748	0.566947
1.9	0.014085	0.586209
1.95	0.01402	0.604922
2	0.013318	0.622933



conductanța și susceptanța 2kHz-4kHztransductorului
f  (kHz)	G  (mS)	B  (mS)
2	0.049829	2.296373
2.2	0.071553	2.571463
2.4	0.094157	2.859301
2.6	0.138867	3.177868
2.8	0.19941	3.511681
3	0.282528	3.875747
3.2	0.3819	4.280303
3.4	0.554497	4.731402
3.6	0.776904	5.240886
3.8	1.139588	5.833264
4	1.736603	6.539754

5.2. sunet sursei de  Nivelul



pârghie sursă de sunet de 0,3 kHz-1 kHz traductor
f/kHz	d/m	U 发/Vpp	U 收/mVpp	M 0/dB	SL/dB
0.3	1	1388	4	-218.2	161.2
0.4	1	1470	40	-218.2	181.2
0.5	1	712	4	-218.2	161.2
0.6	1	1668	4	-218.2	161.2
0.7	1	1558	4	-218.2	161.2
0.8	1	1006	4	-218.2	161.2
0.9	1	406	4	-218.2	161.2
1	1	592	4	-218.2	161.2





pârghia sursei de sunet a traductorului de 1  kHz-2 kHz
f/kHz	d/m	U 发/Vpp	U 收/mVpp	M 0/dB	SL/dB
1	1	2170	11	-218.3	170.1
1.1	1	1590	11	-218.3	170.1
1.2	1	874	11	-218.3	170.1
1.3	1	482	11	-218.3	170.1
1.4	1	1820	64	-218.3	185.4
1.5	1	386	11	-218.3	170.1
1.6	1	598	11	-218.3	170.1
1.7	1	1004	11	-218.3	170.1
1.8	1	1140	11	-218.3	170.1
1.9	1	1418	11	-218.4	170.2
2	1	1484	11	-218.4	170.2



sursei de sunet a traductorului 2kHz-4kHzpârghia
f/kHz	d/m	U 发/Vpp	U 收/mVpp	M 0/dB	SL/dB
2	1	1686	34	-218.5	180.1
2.2	1	1468	34	-218.5	180.1
2.4	1	1236	34	-218.5	180.1
2.6	1	970	34	-218.5	180.1
2.8	1	762	34	-218.5	180.1
3	1	664	34	-218.5	180.1
3.2	1	558	34	-218.5	180.1
3.4	1	486	34	-218.5	180.1
3.6	1	362	34	-218.5	180.1
3.8	1	330	34	-218.5	180.1
4	1	268	34	-218.5	180.1



Directivitate orizontală

Directivitate verticală

Test de presiune hidrostatică:

După ce au fost supuse testelor de presiune hidrostatică de 1 MPa/1h, 1 MPa/0.25h, 1 MPa/1h și 0 MPa/0.25h, traductoarele nu au prezentat anomalii în aspect, iar rezistența de izolație între firele miezului traductorului a fost mai mare de 200 MΩ.

Rezultate măsurători:

Toate traductoarele au respectat specificațiile tehnice.

Definițiile firului central:



300Hz-1kHz: Negru - Pozitiv; Alb - Negativ



1kHz-2kHz: Roșu - Pozitiv; Verde - Negativ



2kHz-10kHz: Portocaliu - Pozitiv; Albastru - Negativ
