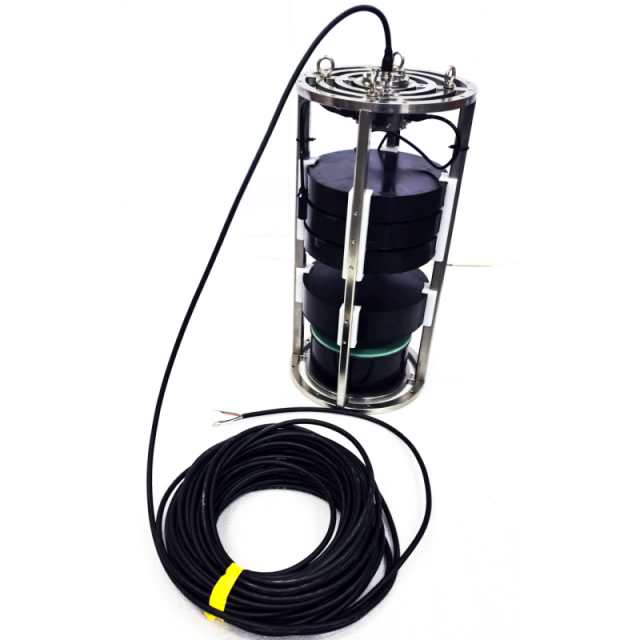

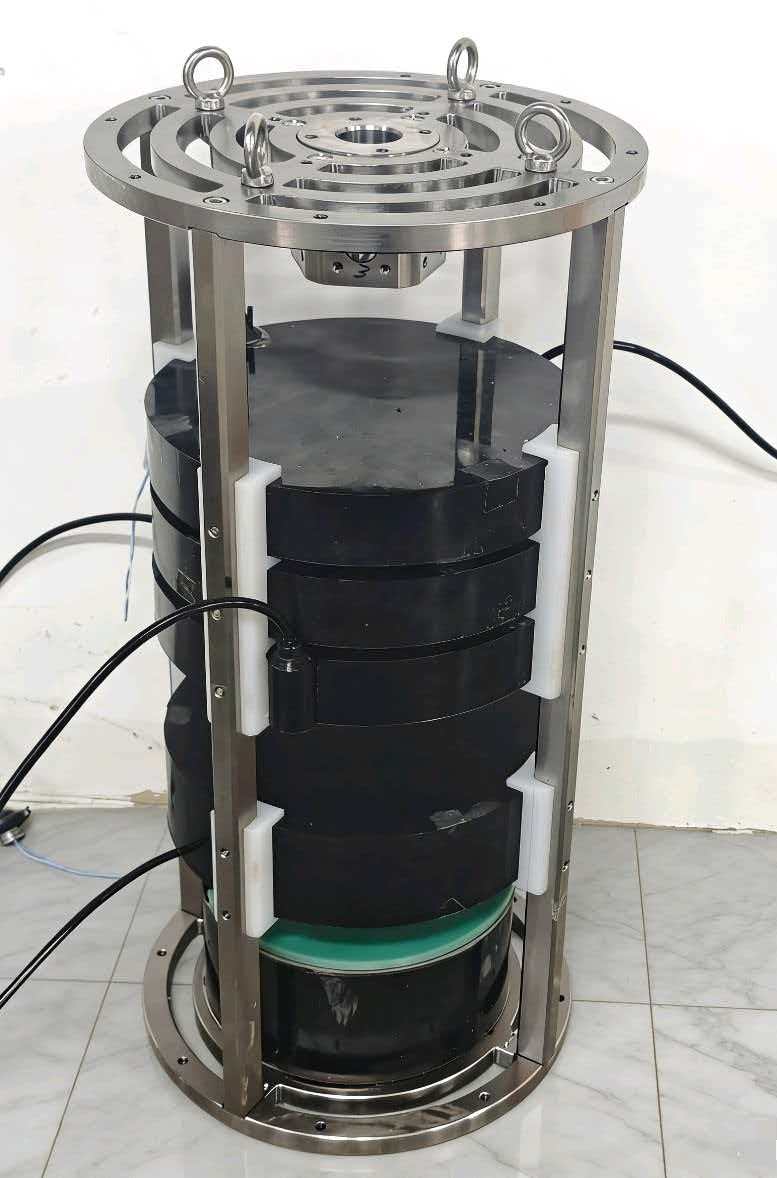

Нізкачашчынны пераўтваральнік 400 Гц-4 кГц Праектарная сістэма Гідрафон Крыніца гуку

Падрабязнасці вымярэнняў:

4. вымярэнняў  Змест :



4.1. Працоўны  частот  дыяпазон : 400 Гц -4кГц;



4.2. крыніцы  Узровень :



0.3кГц -1кГц : ≥160 дБ , максімум  не  менш  за  180дБ ; 1кГц -2кГц : ≥170 дБ , максімум  не  менш  за  185дБ;

2кГц -4кГц : ≥180 дБ.



4.3.  Накіраванасць :



Гарызантальны  ўсенакіраваны , вертыкальны  раскрыцця  кут  не  менш  за  85° .



4.4.  Гідрастатычны  ціск :  1 МПа.



5. вымярэнняў Дадзеныя





5.1. электраправоднасці  і  суцептанса Крывыя

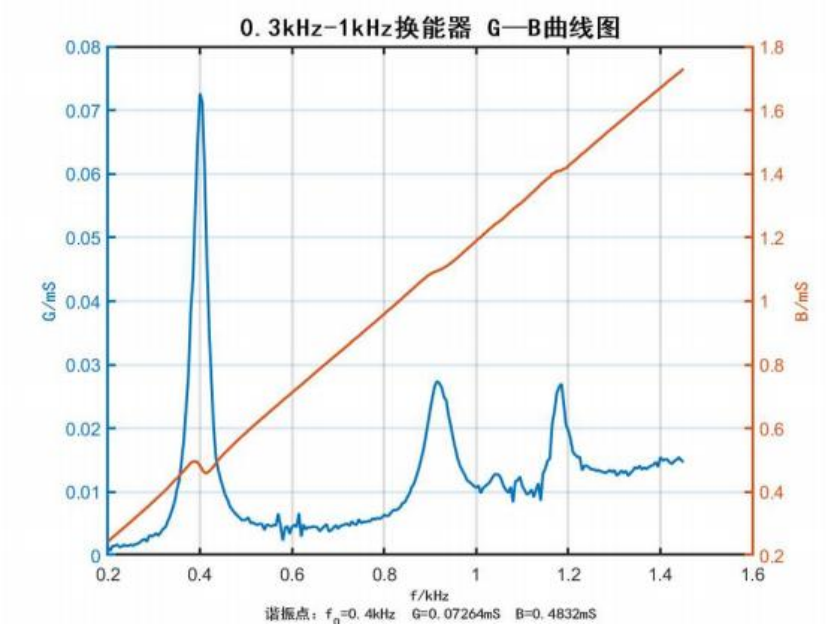

праводнасць і ўспрымальнасць пераўтваральніка 0,3 кГц-1 кГц
f   (кГц)	G   (мс)	Б   (мс)
0.2	0.001365	0.244842
0.25	0.001731	0.30711
0.3	0.003201	0.371585
0.35	0.010393	0.443058
0.4	0.07264	0.48317
0.45	0.01073	0.517227
0.5	0.005647	0.586838
0.55	0.004765	0.650608
0.6	0.004546	0.712513
0.65	0.004541	0.774834
0.7	0.004247	0.835877
0.75	0.005101	0.897051
0.8	0.006449	0.959402
0.85	0.009154	1.023072
0.9	0.022913	1.084589
0.95	0.0184	1.125187
1	0.010702	1.189834

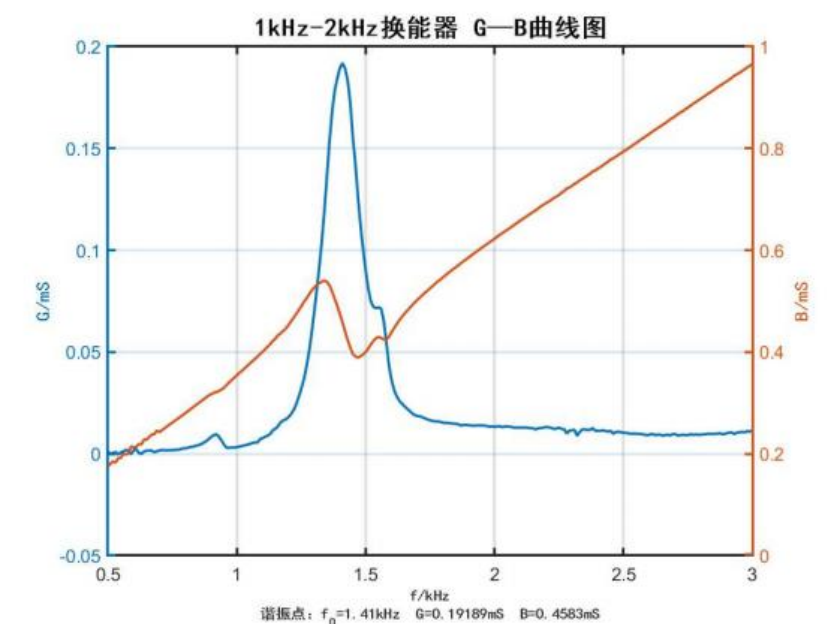

праводнасць і прымальнасць  пераўтваральніка  1 кГц-2 кГц
f   (кГц)	G   (мс)	Б   (мс)
1	0.00329	0.354394
1.05	0.004871	0.377257
1.1	0.0078	0.400673





1.15	0.012376	0.426678
1.2	0.017979	0.452783
1.25	0.032014	0.489779
1.3	0.069381	0.526259
1.35	0.137179	0.538185
1.4	0.189575	0.474929
1.45	0.155521	0.396579
1.5	0.089896	0.400158
1.55	0.071952	0.429648
1.6	0.036367	0.438905
1.65	0.023479	0.475208
1.7	0.018644	0.502537
1.75	0.016507	0.52539
1.8	0.015301	0.547166
1.85	0.014748	0.566947
1.9	0.014085	0.586209
1.95	0.01402	0.604922
2	0.013318	0.622933

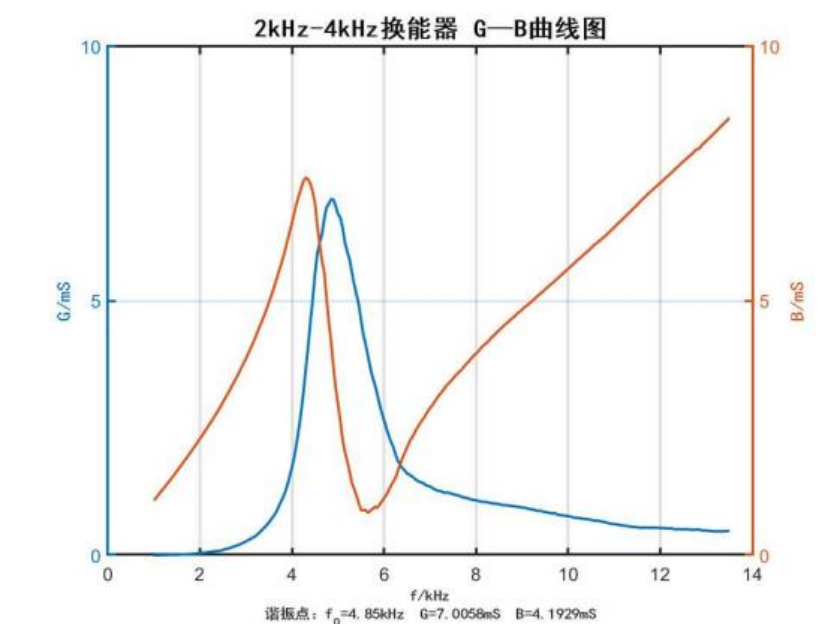

праводнасць і ўспрымальнасць пераўтваральніка 2 кГц-4 кГц
f  (кГц)	G  (мс)	Б  (мс)
2	0.049829	2.296373
2.2	0.071553	2.571463
2.4	0.094157	2.859301
2.6	0.138867	3.177868
2.8	0.19941	3.511681
3	0.282528	3.875747
3.2	0.3819	4.280303
3.4	0.554497	4.731402
3.6	0.776904	5.240886
3.8	1.139588	5.833264
4	1.736603	6.539754

5.2. гуку крыніцы  Узровень



рычаг крыніцы гуку пераўтваральніка 0,3 кГц-1 кГц
f/кГц	д/м	U 发/Vpp	U 收/mVpp	М 0/дБ	SL/дБ
0.3	1	1388	4	-218.2	161.2
0.4	1	1470	40	-218.2	181.2
0.5	1	712	4	-218.2	161.2
0.6	1	1668	4	-218.2	161.2
0.7	1	1558	4	-218.2	161.2
0.8	1	1006	4	-218.2	161.2
0.9	1	406	4	-218.2	161.2
1	1	592	4	-218.2	161.2





рычаг крыніцы гуку на пераўтваральніку 1 кГц  -2 кГц
f/кГц	д/м	U 发/Vpp	U 收/mVpp	М 0/дБ	SL/дБ
1	1	2170	11	-218.3	170.1
1.1	1	1590	11	-218.3	170.1
1.2	1	874	11	-218.3	170.1
1.3	1	482	11	-218.3	170.1
1.4	1	1820	64	-218.3	185.4
1.5	1	386	11	-218.3	170.1
1.6	1	598	11	-218.3	170.1
1.7	1	1004	11	-218.3	170.1
1.8	1	1140	11	-218.3	170.1
1.9	1	1418	11	-218.4	170.2
2	1	1484	11	-218.4	170.2



рычаг крыніцы гуку пераўтваральніка 2 кГц-4 кГц
f/кГц	д/м	U 发/Vpp	U 收/mVpp	М 0/дБ	SL/дБ
2	1	1686	34	-218.5	180.1
2.2	1	1468	34	-218.5	180.1
2.4	1	1236	34	-218.5	180.1
2.6	1	970	34	-218.5	180.1
2.8	1	762	34	-218.5	180.1
3	1	664	34	-218.5	180.1
3.2	1	558	34	-218.5	180.1
3.4	1	486	34	-218.5	180.1
3.6	1	362	34	-218.5	180.1
3.8	1	330	34	-218.5	180.1
4	1	268	34	-218.5	180.1

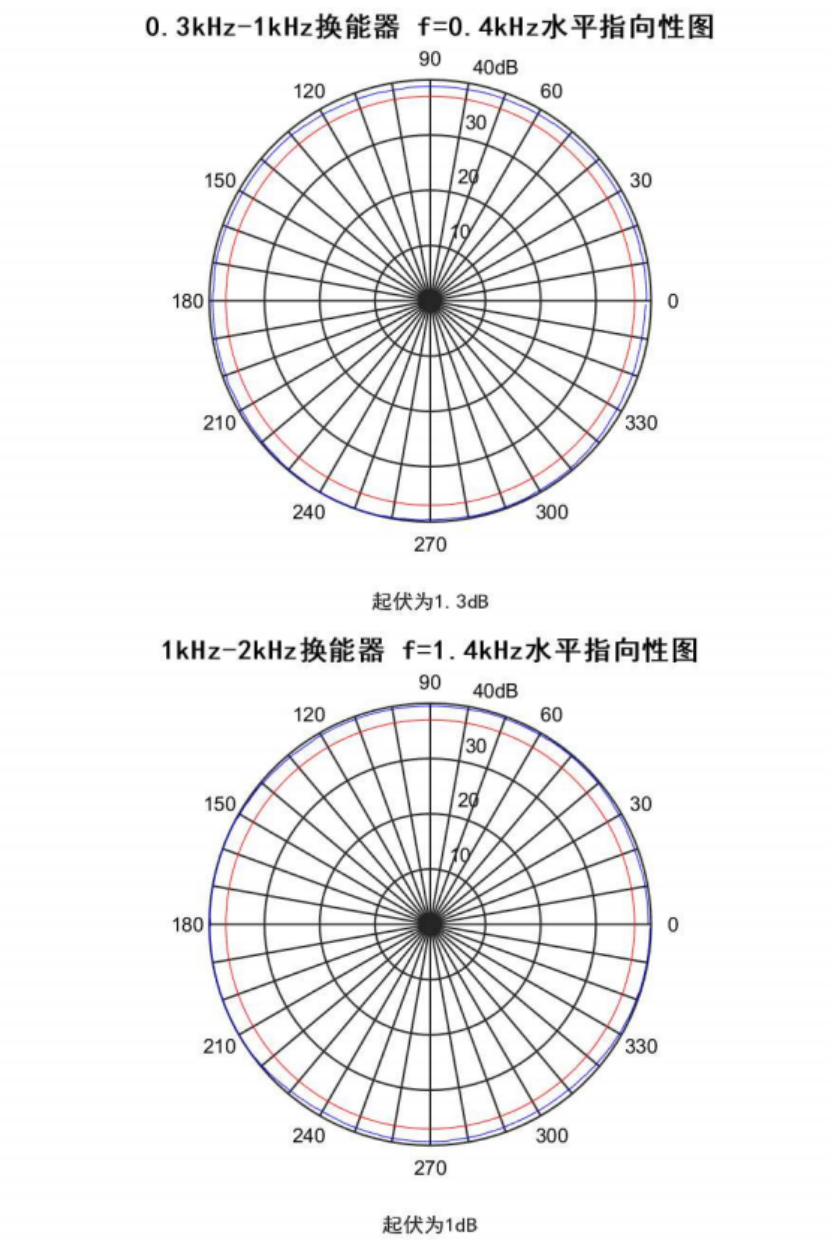

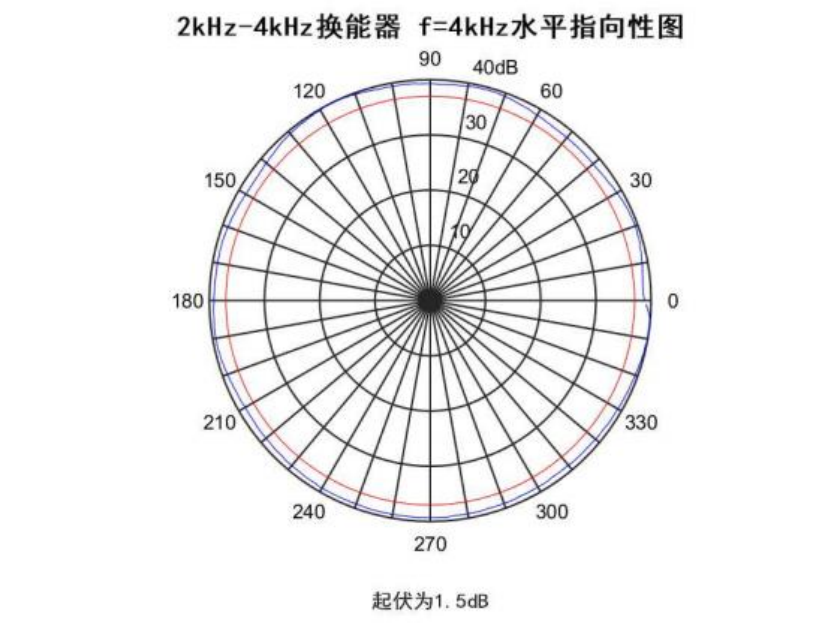

Гарызантальная накіраванасць

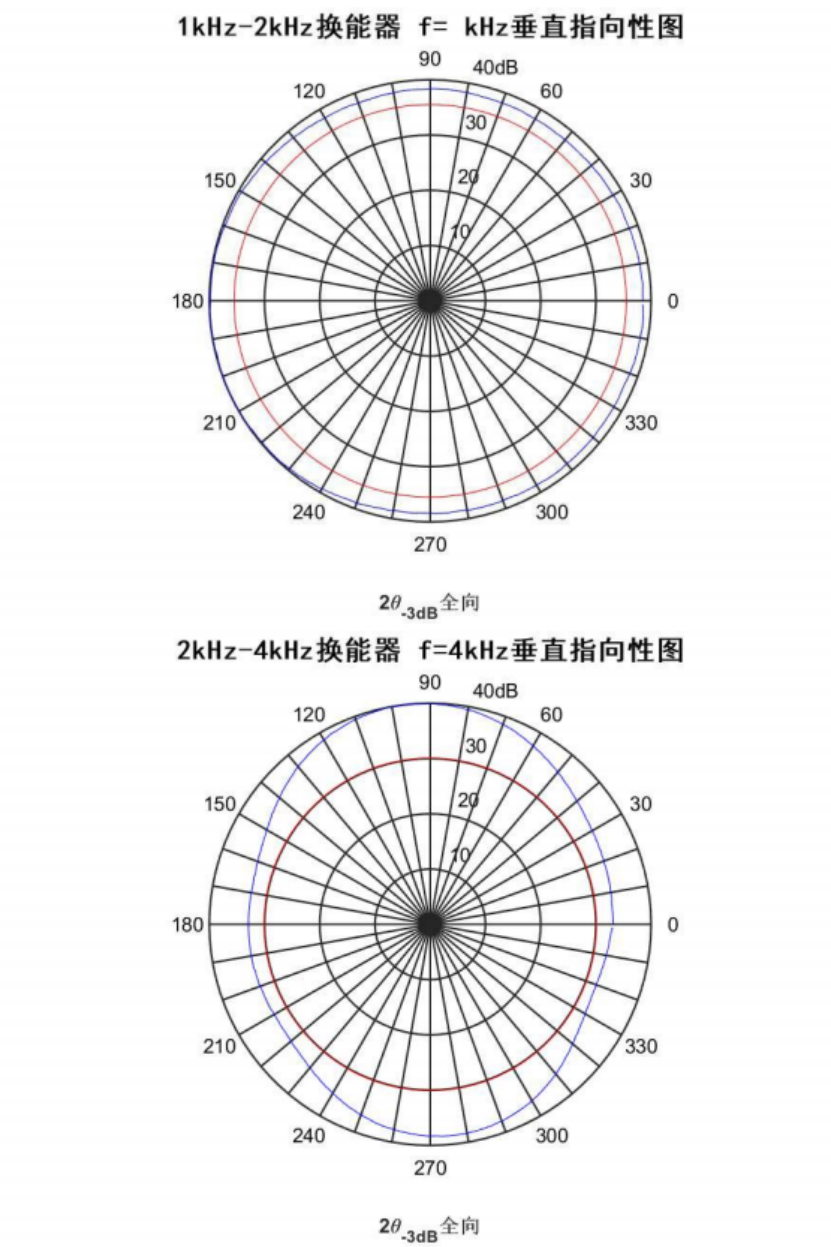

Вертыкальная накіраванасць

Тэст на гідрастатычны ціск:

Пасля праходжання выпрабаванняў гідрастатычным ціскам 1 МПа/1 гадзіна, 1 МПа / 0,25 гадзіна, 1 МПа / 1 гадзіна і 0 МПа / 0,25 гадзіна пераўтваральнікі не паказалі адхіленняў у знешнім выглядзе, а супраціўленне ізаляцыі паміж правадамі стрыжня пераўтваральніка было больш за 200 МОм.

Вынікі вымярэнняў:

Усе пераўтваральнікі адпавядалі тэхнічным характарыстыкам.

Вызначэнні стрыжнявага провада:



300 Гц-1 кГц: чорны - станоўчы; Белы - адмоўны



1 кГц-2 кГц: чырвоны - станоўчы; Зялёны - адмоўны



2 кГц-10 кГц: аранжавы - станоўчы; Сіні - адмоўны
