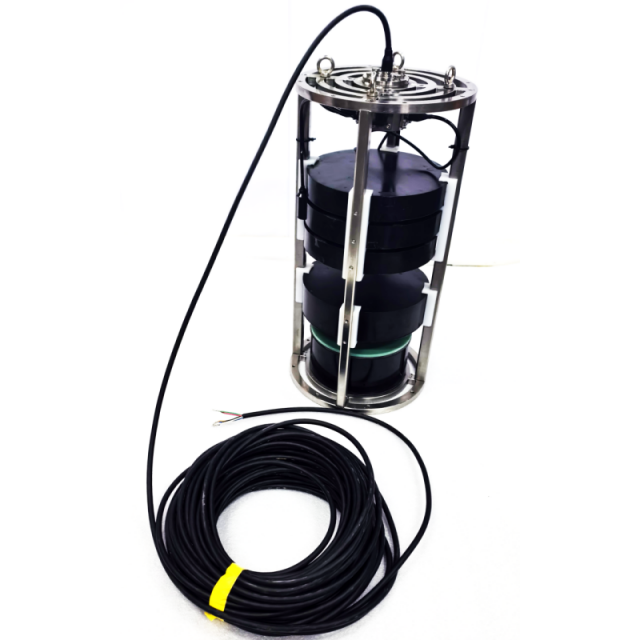

Przetwornik niskiej częstotliwości 400 Hz–4 kHz System projektora Hydrofonowe źródło dźwięku

Szczegóły pomiaru:

4. pomiaru  Treść :



4.1. roboczej  częstotliwości  Pasmo : 400 Hz -4kHz;



4.2. źródła  Poziom :



0.3kHz -1kHz : ≥160 dB , maksymalnie  nie  mniej  niż  180dB ; 1kHz -2kHz : ≥170 dB , maksymalnie  nie  mniej  niż  185dB;

2kHz -4kHz : ≥180 dB.



4.3.  Kierunkowość :



Poziomy, dookólny  , , pionowy  otwarcia  kąt  nie  mniejszy  niż  85° .



4.4.  hydrostatyczne  Ciśnienie :  1 MPa.



5. pomiarowe Dane





5.1. przewodnictwa  i  susceptancji Krzywe

przewodność i susceptancja przetwornika 0,3 kHz-1 kHz
f   (kHz)	G   (mS)	B   (mS)
0.2	0.001365	0.244842
0.25	0.001731	0.30711
0.3	0.003201	0.371585
0.35	0.010393	0.443058
0.4	0.07264	0.48317
0.45	0.01073	0.517227
0.5	0.005647	0.586838
0.55	0.004765	0.650608
0.6	0.004546	0.712513
0.65	0.004541	0.774834
0.7	0.004247	0.835877
0.75	0.005101	0.897051
0.8	0.006449	0.959402
0.85	0.009154	1.023072
0.9	0.022913	1.084589
0.95	0.0184	1.125187
1	0.010702	1.189834



przewodność i susceptancja  przetwornika  1 kHz-2 kHz
f   (kHz)	G   (mS)	B   (mS)
1	0.00329	0.354394
1.05	0.004871	0.377257
1.1	0.0078	0.400673





1.15	0.012376	0.426678
1.2	0.017979	0.452783
1.25	0.032014	0.489779
1.3	0.069381	0.526259
1.35	0.137179	0.538185
1.4	0.189575	0.474929
1.45	0.155521	0.396579
1.5	0.089896	0.400158
1.55	0.071952	0.429648
1.6	0.036367	0.438905
1.65	0.023479	0.475208
1.7	0.018644	0.502537
1.75	0.016507	0.52539
1.8	0.015301	0.547166
1.85	0.014748	0.566947
1.9	0.014085	0.586209
1.95	0.01402	0.604922
2	0.013318	0.622933



przewodnictwo i susceptancja 2kHz-4kHzprzetwornika
f  (kHz)	G  (mS)	B  (mS)
2	0.049829	2.296373
2.2	0.071553	2.571463
2.4	0.094157	2.859301
2.6	0.138867	3.177868
2.8	0.19941	3.511681
3	0.282528	3.875747
3.2	0.3819	4.280303
3.4	0.554497	4.731402
3.6	0.776904	5.240886
3.8	1.139588	5.833264
4	1.736603	6.539754

5.2. dźwięku źródła  Poziom



dźwignia źródła dźwięku przetwornika 0,3 kHz-1 kHz
f/kHz	d/m	U 发/Vpp	U 收/mVpp	M 0/dB	SL/dB
0.3	1	1388	4	-218.2	161.2
0.4	1	1470	40	-218.2	181.2
0.5	1	712	4	-218.2	161.2
0.6	1	1668	4	-218.2	161.2
0.7	1	1558	4	-218.2	161.2
0.8	1	1006	4	-218.2	161.2
0.9	1	406	4	-218.2	161.2
1	1	592	4	-218.2	161.2





dźwignia źródła dźwięku przetwornika 1kHz  -2kHz
f/kHz	d/m	U 发/Vpp	U 收/mVpp	M 0/dB	SL/dB
1	1	2170	11	-218.3	170.1
1.1	1	1590	11	-218.3	170.1
1.2	1	874	11	-218.3	170.1
1.3	1	482	11	-218.3	170.1
1.4	1	1820	64	-218.3	185.4
1.5	1	386	11	-218.3	170.1
1.6	1	598	11	-218.3	170.1
1.7	1	1004	11	-218.3	170.1
1.8	1	1140	11	-218.3	170.1
1.9	1	1418	11	-218.4	170.2
2	1	1484	11	-218.4	170.2



dźwignia źródła dźwięku 2kHz-4kHzprzetwornika
f/kHz	d/m	U 发/Vpp	U 收/mVpp	M 0/dB	SL/dB
2	1	1686	34	-218.5	180.1
2.2	1	1468	34	-218.5	180.1
2.4	1	1236	34	-218.5	180.1
2.6	1	970	34	-218.5	180.1
2.8	1	762	34	-218.5	180.1
3	1	664	34	-218.5	180.1
3.2	1	558	34	-218.5	180.1
3.4	1	486	34	-218.5	180.1
3.6	1	362	34	-218.5	180.1
3.8	1	330	34	-218.5	180.1
4	1	268	34	-218.5	180.1



Kierunkowość pozioma

Kierunkowość pionowa

Próba ciśnienia hydrostatycznego:

Po poddaniu testom ciśnienia hydrostatycznego 1 MPa/1h, 1 MPa/0,25h, 1 MPa/1h i 0 MPa/0,25h przetworniki nie wykazały żadnych nieprawidłowości w wyglądzie, a rezystancja izolacji pomiędzy przewodami rdzenia przetwornika była większa niż 200 MΩ.

Wyniki pomiarów:

Wszystkie przetworniki spełniły wymagania techniczne.

Definicje drutu rdzeniowego:



300 Hz–1 kHz: Czarny – dodatni; Biały - Negatyw



1 kHz–2 kHz: Czerwony – dodatni; Zielony – negatywny



2 kHz–10 kHz: Pomarańczowy – dodatni; Niebieski - negatywny
