piezoelektrisk keramisk plate brukt til gitar pickup

Eksperimentelt prinsipp

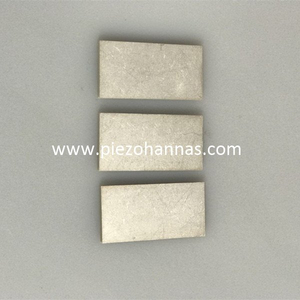

Dette eksperimentet utnytter den positive piezoelektriske effekten av piezoelektrisk keramikk . Ved å bruke den piezoelektriske keramikken installert i gitarresonansboksen, plukkes de syv lydene fra sentrum C til B (inkludert B) i C-dur-skalaen av spilleren, og det elektriske signalet fra den piezoelektriske keramikken måles med et oscilloskop. Bølgeform, og frekvensen som tilsvarer hver tone, måles med et oscilloskop, og sammenlignes med skalafrekvensen til den internasjonale standarden for tonehøydefrekvenskonverteringstabell. Ved å analysere graden av tilfeldighet og det tillatte feilområdet, vurderes det om den piezoelektriske keramikken kan realisere gjenkjennelsen av vanlige instrumenter. Tonen til tonefunksjonen i den eksperimentelle enheten. I dette eksperimentet ble det brukt et PZT5H piezoelektrisk keramisk ark med en lengde på ca. 2 cm og en bredde på ca. 0,7 cm og fire tynne ledninger. De piezo keramiske plater piezoelektriske keramiske ark er delt inn i tre lag, det hvite ytre laget på begge sider er en positiv elektrode, og det midterste laget er en negativ elektrode. To av ledningene er ca 30 cm og de to andre er ca 70 cm.

I dette eksperimentet brukes seks strenger på den akustiske gitaren som lydkilde for tonene, og spilleren får frem tonene til forskjellige toner ved å plukke strengene. Den valgte lydkilden er nøyaktig innstilt for nøyaktig å sende ut syv toner fra sentrum C til B (inkludert B) i C-dur-skalaen.

To ledninger med en lengde på ca. 30 cm er sveiset til de to polene på piezoelektriske keramiske plater transduser , og den piezoelektriske keramikken limes inn i resonansboksen på gitaren med 'gode bror' lim for å få full kontakt med resonansboksen, venter på en dag eller så. Limet tørker. (Grunnen til at lyden samles i resonansboksen er at dersom man ønsker å bruke det piezoelektriske keramiske stykket for å få en tydelig bølgeform som kan brukes til analyse, har lyden som skal samles en viss lydstyrke. Resonansboksen bruker resonansprinsippet for å lage lydfasen med samme frekvens. Overlagret for å forsterke den originale lyden)

To 30cm ledninger på den piezoelektriske keramikken forlenges fra resonatoren, henholdsvis sveiset til den ene enden av de to små jernstykkene, og deretter sveises de to lange ledningene på 70cm henholdsvis til de andre endene av de to små jernstykkene, og Koble til oscilloskopet. (De to interne ledningene er koblet til piezo keramiske plater pickup . Hvis den er for lang, vil den lett vikle seg og falle av når du bærer gitaren. Når den først faller av, er det svært vanskelig å sveise den piezoelektriske keramikken på nytt inne i resonansboksen for å forhindre dette. I dette forsøket brukes to lange ledninger for å forlenge de to indre delene.

Bølgeformanskaffelse

 Oversikt over innsamlingsbølgeformer
Dette eksperimentet samler den piezoelektriske keramiske elektriske signalbølgeformen som vises av oscilloskopet når du spiller C-dur-skalaen (CDEFGAB) på en streng. Under eksperimentet spilles hver tone to ganger, og oscilloskopet fryses umiddelbart etter hvert spill. I prosessen med å samle inn bølgeformen til det elektriske signalet, viser hver bølgeform regelmessighet eller periodisitet, og observatøren velger en syklus for å registrere frekvensdataene.

Datainnsamlingsanalyse

Følgende bilder og merknader av piezoelektriske plater piezoelektriske sensorer er bølgeformene som tilegnes av oscilloskopet når gitaren spiller syv av de store skalaene. Hver av tonene i dette eksperimentet ble spilt tre ganger, og hver gang spillet ble spilt, ble to forskjellige sykluser målt, så to bølgeformbilder ble tatt for hvert spill. I denne delen viser hver tone bare bølgeformbildet spilt to ganger, ett bilde om gangen. Hver bølgeform har to vertikale gule linjer, begynnelsen og slutten av perioden valgt av observatøren. Den gule fjerde linjen med data (1/Δt) i øvre høyre hjørne av oscilloskopet er frekvensen til denne syklusen.
