صفحه سرامیکی پیزوالکتریک که برای پیکاپ گیتار استفاده می شود

اصل تجربی

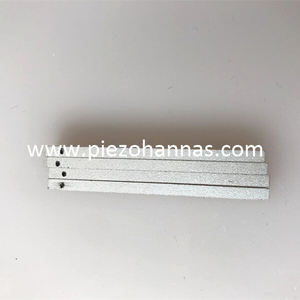

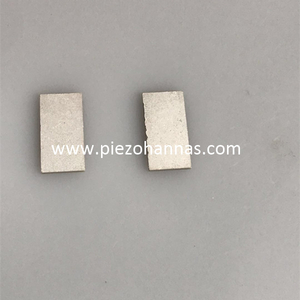

این آزمایش از اثر پیزوالکتریک مثبت استفاده می کند سرامیک پیزوالکتریک . با استفاده از سرامیک های پیزوالکتریک نصب شده در جعبه رزونانس گیتار، هفت صدا از مرکز C تا B (شامل B) در مقیاس C ماژور توسط پخش کننده گرفته می شود و سیگنال الکتریکی سرامیک پیزوالکتریک توسط یک اسیلوسکوپ اندازه گیری می شود. شکل موج، و فرکانس مربوط به هر تن توسط یک اسیلوسکوپ اندازه گیری می شود و با فرکانس مقیاس جدول تبدیل فرکانس گام استاندارد بین المللی رایج مقایسه می شود. با تجزیه و تحلیل درجه تصادف و محدوده خطای مجاز، قضاوت می شود که آیا سرامیک پیزوالکتریک می تواند تشخیص ابزارهای رایج را درک کند یا خیر. عملکرد تن در دستگاه آزمایشی. در این آزمایش از یک ورق سرامیکی پیزوالکتریک PZT5H به طول حدود 2 سانتی متر و عرض حدود 0.7 سانتی متر و چهار سیم نازک استفاده شد. این صفحات سرامیک پیزو ورق سرامیک پیزوالکتریک به سه لایه تقسیم می شود که لایه بیرونی سفید در دو طرف یک الکترود مثبت و لایه میانی یک الکترود منفی است. دو تا از سیم ها حدود 30 سانتی متر و دو تای دیگر حدود 70 سانتی متر هستند.

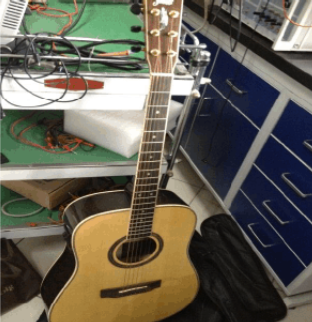

در این آزمایش، از شش سیم روی گیتار آکوستیک به عنوان منبع صدای آهنگ ها استفاده می شود و نوازنده با کندن سیم ها، آهنگ های تن های مختلف را به دست می آورد. منبع صوتی انتخاب شده دقیقاً تنظیم شده است تا به طور دقیق هفت تن را از مرکز C به B (از جمله B) در مقیاس C ماژور ساطع کند.

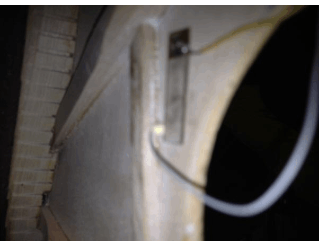

دو سیم به طول حدود 30 سانتی متر به دو قطب جوش داده می شود مبدل صفحات سرامیک پیزوالکتریک و سرامیک پیزوالکتریک با چسب 'برادر خوب' در جعبه رزونانس گیتار چسبانده می شود تا تماس کامل با جعبه رزونانس برقرار شود و یک روز یا بیشتر منتظر بمانید. چسب خشک می شود. (دلیل جمع آوری صدا در جعبه تشدید این است که اگر می خواهید از قطعه سرامیکی پیزوالکتریک برای بدست آوردن یک شکل موج واضح استفاده کنید که می توان از آن برای تجزیه و تحلیل استفاده کرد، صدایی که باید جمع آوری شود بلندی خاصی دارد. جعبه تشدید از اصل تشدید استفاده می کند تا فاز صدا را با فرکانس مشابه ایجاد کند. برای تقویت صدای اصلی روی هم قرار می گیرد)

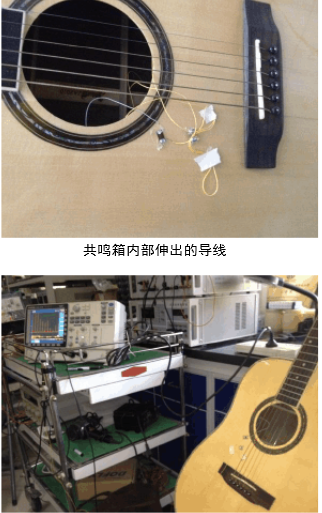

دو سیم 30 سانتی‌متری روی سرامیک پیزوالکتریک از رزوناتور به‌ترتیب به یک سر دو قطعه کوچک آهنی جوش داده می‌شوند و سپس دو سیم بلند 70 سانتی‌متری به ترتیب به انتهای دیگر دو قطعه کوچک آهن جوش داده می‌شوند و اسیلوسکوپ را وصل می‌کنند. (دو سیم داخلی به پیکاپ صفحات سرامیکی پیزو . اگر بیش از حد طولانی باشد، هنگام حمل گیتار به راحتی بسته می شود و می افتد. پس از افتادن، جوش دادن مجدد سرامیک پیزوالکتریک داخل جعبه رزونانس برای جلوگیری از این امر بسیار دشوار است. در این آزمایش از دو سیم بلند برای گسترش دو قسمت داخلی استفاده می شود.

اکتساب شکل موج

 نمای کلی شکل‌های موج اکتساب
این آزمایش شکل موج سیگنال الکتریکی سرامیکی پیزوالکتریک را که توسط اسیلوسکوپ نمایش داده می‌شود، هنگام پخش مقیاس C ماژور (CDEFGAB) روی یک رشته جمع‌آوری می‌کند. در طول آزمایش، هر تن دو بار پخش می شود و اسیلوسکوپ بلافاصله پس از هر نواخت منجمد می شود. در فرآیند جمع آوری شکل موج سیگنال الکتریکی، هر شکل موج نظم یا تناوب را نشان می دهد و ناظر یک سیکل را برای ثبت داده های فرکانس انتخاب می کند.

تجزیه و تحلیل جمع آوری داده ها

تصاویر زیر و حاشیه نویسی از صفحات پیزوالکتریک سنسور پیزوالکتریک شکل موج هایی هستند که توسط اسیلوسکوپ زمانی که گیتار هفت مقیاس اصلی را می نوازد به دست می آید. هر یک از تن ها در این آزمایش سه بار پخش شد و در هر بار بازی، دو چرخه مختلف اندازه گیری شد، بنابراین برای هر بازی دو تصویر شکل موج گرفته شد. در این بخش، هر تن فقط تصویر شکل موج را که دو بار پخش می شود، هر بار یک تصویر نشان می دهد. هر شکل موج دارای دو خط زرد عمودی است که ابتدا و انتهای دوره توسط ناظر انتخاب شده است. خط چهارم زرد رنگ (1/Δt) در گوشه سمت راست بالای اسیلوسکوپ، فرکانس این چرخه است.
