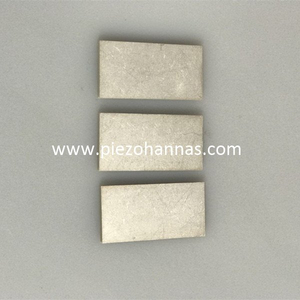

п'єзоелектрична керамічна пластина, яка використовується для звукознімання гітари

Принцип експерименту

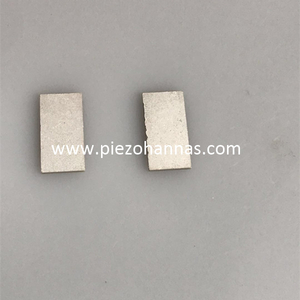

У цьому експерименті використовується позитивний п’єзоелектричний ефект п'єзоелектрична кераміка . Використовуючи п’єзоелектричну кераміку, встановлену в резонансній коробці гітари, гравець вибирає сім звуків від центру C до B (включаючи B) у до-мажорній гамі, а електричний сигнал від п’єзоелектричної кераміки вимірюється осцилографом. Форма хвилі та частота, що відповідає кожному тону, вимірюються за допомогою осцилографа та порівнюються зі шкалою частот міжнародної стандартної таблиці перетворення частоти висоти тону. Аналізуючи ступінь збігу та допустимий діапазон похибок, судять, чи може п’єзоелектрична кераміка реалізувати розпізнавання звичайних інструментів. Тон функції тону в експериментальному пристрої. У цьому експерименті використовувався п'єзоелектричний керамічний лист PZT5H довжиною близько 2 см і шириною близько 0,7 см і чотири тонкі дроти. The П'єзокерамічні пластини П'єзоелектричний керамічний лист розділений на три шари, білий зовнішній шар з обох сторін є позитивним електродом, а середній шар - негативним електродом. Два дроти мають довжину приблизно 30 см, а два інших – приблизно 70 см.

У цьому експерименті шість струн на акустичній гітарі використовуються як джерело звуку тонів, і гравець отримує тони різних тонів, перебираючи струни. Вибране джерело звуку було точно налаштовано для точного випромінювання семи тонів від центральної C до B (включаючи B) у гамі C-dur.

Два дроти довжиною близько 30 см приварені до двох полюсів п’єзоелектричні керамічні пластини перетворювача , і п’єзоелектрична кераміка вставляється в резонансну коробку гітари за допомогою клею «хороший брат», щоб забезпечити повний контакт із резонансною коробкою, чекаючи приблизно день. Клей висихає. (Причина, чому звук збирається в резонансній коробці, полягає в тому, що якщо ви хочете використовувати п’єзоелектричну керамічну частину, щоб отримати чітку форму хвилі, яку можна використовувати для аналізу, звук, який збирається, має певну гучність. Резонансна коробка використовує принцип резонансу, щоб зробити звукову фазу з тією самою частотою. Накладення для покращення оригінального звуку)

Два дроти довжиною 30 см на п’єзоелектричній кераміці простягаються від резонатора, відповідно приварюються до одного кінця двох маленьких шматків заліза, а потім два довгі дроти довжиною 70 см відповідно приварюються до інших кінців двох маленьких шматочків заліза, і під’єднується до осцилографа. (Два внутрішні дроти підключені до п'єзокерамічні пластини пікап . Якщо він занадто довгий, він легко загорнеться і впаде під час носіння гітари. Після того, як він відпаде, дуже важко повторно зварити п’єзокераміку всередині резонансної коробки, щоб запобігти цьому. У цьому експерименті дві довгі дроти використовуються для подовження двох внутрішніх частин.

Отримання форми сигналу

 Огляд форм хвилі збору даних
Цей експеримент збирає форму хвилі електричного сигналу п’єзоелектричної кераміки, яка відображається осцилографом під час відтворення на струні гами До-мажор (CDEFGAB). Під час експерименту кожен тон відтворюється двічі, і осцилограф зависає одразу після кожного відтворення. У процесі збору хвилі електричного сигналу кожна форма хвилі демонструє регулярність або періодичність, і спостерігач вибирає один цикл для запису частотних даних.

Аналіз збору даних

Наступні зображення та анотації до п’єзоелектричні пластини п’єзоелектричний датчик – це форми хвиль, отримані осцилографом, коли гітара грає сім основних гам. Кожен із тонів у цьому експерименті відтворювався три рази, і кожного разу, коли грали в гру, вимірювалися два різні цикли, тому для кожного відтворення було зроблено два зображення хвилі. У цьому розділі кожен тон показує зображення хвилі, що відтворюється двічі, по одній картинці за раз. Кожна форма сигналу має дві вертикальні жовті лінії, початок і кінець періоду, вибраного спостерігачем. Жовтий четвертий рядок даних (1/Δt) у верхньому правому куті осцилографа є частотою цього циклу.
