placă ceramică piezoelectrică folosită pentru pickup-ul chitarei

Principiul experimental

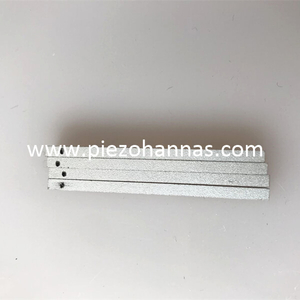

Acest experiment utilizează efectul piezoelectric pozitiv al ceramica piezoelectrica . Folosind ceramica piezoelectrică instalată în cutia de rezonanță a chitarei, cele șapte sunete de la centrul C la B (inclusiv B) în scara Do major sunt cinse de către jucător, iar semnalul electric de la ceramica piezoelectrică este măsurat de un osciloscop. Forma de undă și frecvența corespunzătoare fiecărui ton este măsurată de un osciloscop și comparată cu frecvența de scară a tabelului de conversie a frecvenței standardului internațional comun. Analizând gradul de coincidență și intervalul de eroare admisibil, se apreciază dacă ceramica piezoelectrică poate realiza recunoașterea instrumentelor comune. Funcția tonului de ton în dispozitivul experimental. În acest experiment, s-a folosit o foaie ceramică piezoelectrică PZT5H având o lungime de aproximativ 2 cm și o lățime de aproximativ 0,7 cm și patru fire subțiri. The plăci de ceramică piezoelectrică Foaia ceramică piezoelectrică este împărțită în trei straturi, stratul exterior alb de pe ambele părți este un electrod pozitiv, iar stratul din mijloc este un electrod negativ. Două dintre fire au aproximativ 30 cm, iar celelalte două au aproximativ 70 cm.

În acest experiment, șase corzi de pe chitara acustică sunt folosite ca sursă de sunet a tonurilor, iar jucătorul obține tonurile diferitelor tonuri prin ciupirea coardelor. Sursa de sunet selectată a fost reglată cu precizie pentru a emite cu precizie șapte tonuri de la centrul C la B (inclusiv B) pe scara Do major.

Două fire de aproximativ 30 cm lungime sunt sudate la cei doi poli ai traductorul plăcilor din ceramică piezoelectrică , iar ceramica piezoelectrică este lipită în cutia de rezonanță a chitarei cu adeziv „frate bun” pentru a face contact complet cu cutia de rezonanță, așteptând o zi sau ceva. Adezivul se usucă. (Motivul pentru care sunetul este colectat în cutia de rezonanță este că, dacă doriți să utilizați piesa ceramică piezoelectrică pentru a obține o formă de undă clară care poate fi folosită pentru analiză, sunetul care trebuie colectat are o anumită intensitate. Cutia de rezonanță folosește principiul rezonanței pentru a face faza sonoră cu aceeași frecvență. Suprapusă pentru a îmbunătăți sunetul original)

Două fire de 30 cm de pe ceramica piezoelectrică sunt extinse de la rezonator, respectiv sudate la un capăt al celor două bucăți mici de fier, iar apoi cele două fire lungi de 70 cm sunt sudate, respectiv, la celelalte capete ale celor două bucăți mici de fier și conectați osciloscopul. (Cele două fire interne sunt conectate la plăci piezo ceramice pickup . Dacă este prea lung, se va înfășura și va cădea cu ușurință atunci când transportați chitara. Odată ce cade, este foarte dificil să re-sudați ceramica piezoelectrică în interiorul cutiei de rezonanță pentru a preveni acest lucru. În acest experiment, două fire lungi sunt folosite pentru a extinde cele două părți interioare.

Achiziția formei de undă

 Prezentare generală a formelor de undă de achiziție
Acest experiment colectează forma de undă a semnalului electric din ceramică piezoelectrică afișată de osciloscop când se redă scara Do major (CDEFGAB) pe o coardă. În timpul experimentului, fiecare ton este redat de două ori, iar osciloscopul este înghețat imediat după fiecare redare. În procesul de colectare a formei de undă a semnalului electric, fiecare formă de undă prezintă regularitate sau periodicitate, iar observatorul selectează un ciclu pentru a înregistra datele de frecvență.

Analiza colectării datelor

Următoarele imagini și adnotări ale plăcile piezoelectrice senzorul piezoelectric sunt formele de undă dobândite de osciloscop atunci când chitara cântă șapte dintre scalele majore. Fiecare dintre tonurile din acest experiment a fost jucat de trei ori și de fiecare dată când jocul a fost jucat, au fost măsurate două cicluri diferite, astfel încât au fost luate două imagini cu forme de undă pentru fiecare joc. În această secțiune, fiecare ton arată doar imaginea formei de undă redată de două ori, câte o imagine. Fiecare formă de undă are două linii galbene verticale, începutul și sfârșitul perioadei selectate de observator. A patra linie galbenă de date (1/Δt) din colțul din dreapta sus al osciloscopului este frecvența acestui ciclu.
