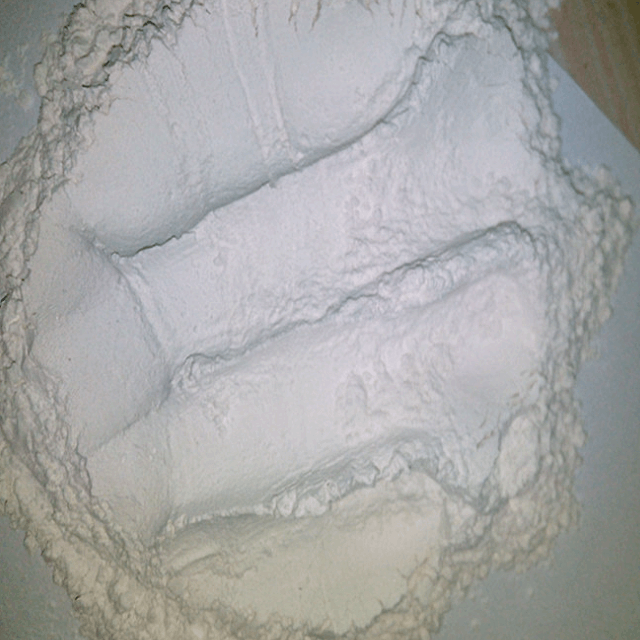

høy curie temperatur pzt keramisk pulver piezo keramiske materialer

           Høy Curie Temperatur Pzt Keramisk Pulver Piezo Keramikk Materialer

Typiske myke PZT-egenskaper inkluderer:

·  Bredt spekter av frekvenser i sending og mottak (underhørbar, hørbar, ultralyd)

·  Høy ytelse, lavt drivmateriale

·  Høy frekvens, rask responstid

·  Høy følsomhet for aktiv eller passiv bruk

·  Mulighet for bruk med lavspente eller høyspente drivkretser

·  God mekanisk og akustisk kobling

·  Stort utvalg av former og størrelser som kan tilpasses for å møte spesifikke krav og bruksområder

·  Stort utvalg av komposisjoner som kan velges for å møte spesifikke krav og bruksområder

·  Kvaliteten på hver PZT-komponent sikres ved et strengt testregime. Egenskaper som frekvens,    kapasitans, dissipasjon, kobling, d33 og mekaniske egenskaper måles og verifiseres mot våre/kundens spesifikasjoner.



'myke' PZT-materialer	Typen mykt materiale
Egenskaper			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Dielektrisk konstant	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Koblingsfaktor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piezoelektrisk koeffisient	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekvenskoeffisienter	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastisk samsvarskoeffisient	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Maskinisk kvalitetsfaktor	Qm		85	80	80	75	75	70	65
Dielektrisk tapsfaktor	Tg δ	%	2	2	2	2	2	2	2
Tetthet	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie temperatur	Tc	°C	350	345	270	270	270	230	165
Youngs modul	YE11	<109N/m2	60	56	60	59	57.5	56	53
Giftforhold			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Hard PZT keramiske pulveregenskaper

Høyeffekts eller «hard» keramikk tåler høye nivåer av elektrisk eksitasjon og mekanisk påkjenning. Disse materialene er egnet for generatorer og transdusere med høy spenning eller høy effekt.

PZT-4-serien

Denne materialserien er ideell for ultralydrengjøring, ekkolodd og andre høyeffekts akustiske strålingsapplikasjoner. Disse materialene er utpekt som materialer av typen PZT-4-serien og er i stand til å produsere store mekaniske drivamplituder samtidig som de opprettholder lave mekaniske og dielektriske tap. I tillegg kan den brukes under både konstante og repeterende forhold.

PZT-8-serien

Denne materialserien brukes i høyeffektapplikasjoner, selv om dens piezoelektriske aktivitetsnivå er litt lavere enn PZT-4-serien. Med en ekstremt høy mekanisk kvalitetsfaktor og ekstremt lav tapsfaktor, har PZT-8-seriens materialer den ultimate krafthåndteringsevnen.

Typisk verdi av 'Hard' PZT keramisk pulverytelse:



Hard' PZT-materialer			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Dielektrisk konstant	ɛ T r3		1050	1250	1420	1100	1900
Koblingsfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrisk koeffisient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenskoeffisienter	N s		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastisk samsvarskoeffisient	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Maskinisk kvalitetsfaktor	Qm		1000	800	600	1200	2200
Dielektrisk tapsfaktor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Tetthet	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatur	Tc	°C	320	320	320	310	310
Youngs modul	Y E11	<10 9N/m3	85	79	76	86	76
Giftforhold			0.3	0.3	0.3	0.3	0.33
