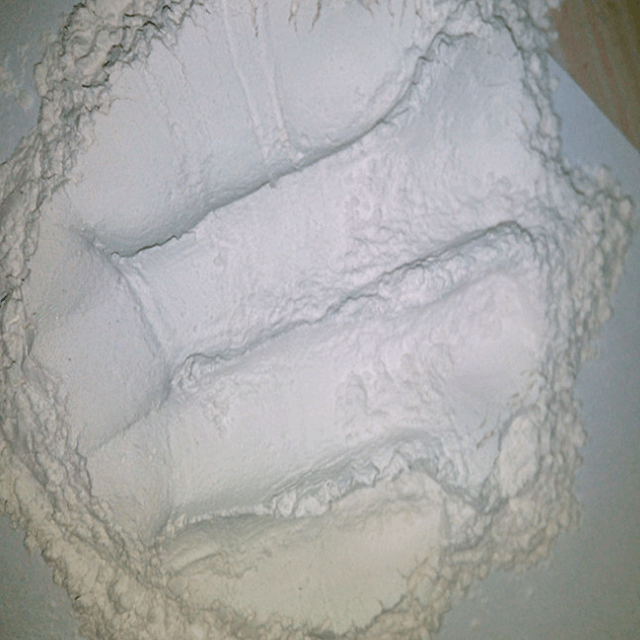

उच्च क्यूरी तापमान पीटीटी सिरेमिक पाउडर पीजो सिरेमिक सामग्री

           उच्च क्यूरी तापमान Pzt सिरेमिक पाउडर पीजो सिरेमिक सामग्री

विशिष्ट नरम PZT विशेषताओं में शामिल हैं:

·  संचारित और प्राप्त करने में आवृत्तियों की विस्तृत श्रृंखला (उप-श्रव्य, श्रव्य, अल्ट्रासोनिक)

·  उच्च आउटपुट, कम ड्राइव सामग्री

·  उच्च आवृत्ति, तेज़ प्रतिक्रिया समय

·  सक्रिय या निष्क्रिय उपयोग के लिए उच्च संवेदनशीलता

·  कम वोल्टेज या उच्च वोल्टेज ड्राइव सर्किट के साथ उपयोग करने की क्षमता

·  अच्छा यांत्रिक और ध्वनिक युग्मन

·  विभिन्न प्रकार के आकार और आकार जिन्हें विशिष्ट आवश्यकताओं और अनुप्रयोगों को पूरा करने के लिए अनुकूलित किया जा सकता है

·  विभिन्न प्रकार की रचनाएँ जिन्हें विशिष्ट आवश्यकताओं और अनुप्रयोगों को पूरा करने के लिए चुना जा सकता है

·  प्रत्येक पीजेडटी घटक की गुणवत्ता एक कठोर परीक्षण व्यवस्था द्वारा सुनिश्चित की जाती है। आवृत्ति, धारिता, अपव्यय, युग्मन, डी33 और यांत्रिक गुणों जैसी विशेषताओं को    हमारे/ग्राहक द्वारा प्रदान किए गए विनिर्देशों के अनुसार मापा और सत्यापित किया जाता है।



'मुलायम' PZT सामग्री	नरम सामग्री का प्रकार
गुण			पीएसएनएन-5	PLiS-51	पीजेडटी-51	पीजेडटी-52	पीजेडटी-53	PZT-5H	PZT-5X
पारद्युतिक स्थिरांक	ɛTr3		1600	2000	2200	2400	2600	3200	4500
युग्मन कारक	केपी		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	के.टी.		0.5	0.52	0.5	0.5	0.5	0.52	0.53
पीजोइलेक्ट्रिक गुणांक	d31	10-12 मी/वी	-170	-197	-186	-204	-227	-275	-300
	d33	10-12 मी/वी	400	450	500	520	550	620	750
	जी31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	जी33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
आवृत्ति गुणांक	एनपी		2000	1920	1980	1980	1960	1900	1960
	एन 1		1466	1407	1451	1451	1437	1393	1437
	एन3		1825	1925	1900	1900	1755	1550	1800
	एन.टी		2100	2100	2150	2150	2150	2100	2200
लोचदार अनुपालन गुणांक	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
यांत्रिक गुणवत्ता कारक	क्यूएम		85	80	80	75	75	70	65
ढांकता हुआ हानि कारक	टीजी δ	%	2	2	2	2	2	2	2
घनत्व	ρ	जी/सेमी3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
क्यूरी तापमान	टीसी	डिग्री सेल्सियस	350	345	270	270	270	230	165
यंग का मापांक	YE11	<109एन/एम2	60	56	60	59	57.5	56	53
ज़हर अनुपात			0.36	0.36	0.36	0.36	0.36	0.36	0.39

हार्ड PZT सिरेमिक पाउडर विशेषताएँ

उच्च शक्ति या 'कठोर' सिरेमिक उच्च स्तर के विद्युत उत्तेजना और यांत्रिक तनाव का सामना कर सकते हैं। ये सामग्रियां उच्च वोल्टेज या उच्च शक्ति जनरेटर और ट्रांसड्यूसर के लिए उपयुक्त हैं।

PZT-4 श्रृंखला

यह सामग्री श्रेणी अल्ट्रासोनिक सफाई, सोनार और अन्य उच्च शक्ति ध्वनिक विकिरण अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है। इन सामग्रियों को PZT-4 श्रृंखला प्रकार की सामग्रियों के रूप में नामित किया गया है और ये कम यांत्रिक और ढांकता हुआ नुकसान को बनाए रखते हुए बड़े यांत्रिक ड्राइव आयाम का उत्पादन करने में सक्षम हैं। इसके अलावा, इसका उपयोग स्थिर और दोहराव दोनों स्थितियों में किया जा सकता है।

PZT-8 श्रृंखला

इस सामग्री श्रेणी का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है, भले ही इसका पीज़ोइलेक्ट्रिक गतिविधि स्तर PZT-4 श्रृंखला प्रकारों से थोड़ा कम है। अत्यंत उच्च यांत्रिक गुणवत्ता कारक और अत्यंत कम हानि कारक के साथ, PZT-8 श्रृंखला सामग्रियों में परम शक्ति प्रबंधन क्षमता होती है।

'हार्ड' PZT सिरेमिक पाउडर प्रदर्शन का विशिष्ट मूल्य：



कठोर' PZT सामग्री			पीजेडटी-41	पीजेडटी-42	पीजेडटी-43 /4डी	पीजेडटी-82	पीबीएएस-4
पारद्युतिक स्थिरांक	ɛ टी आर3		1050	1250	1420	1100	1900
युग्मन कारक	के पी		0.58	0.58	0.58	0.52	0.59
	के31		0.32	0.33	0.34	0.3	0.34
	के33		0.66	0.67	0.68	0.57	0.68
	के टी		0.48	0.48	0.48	0.4	0.49
पीजोइलेक्ट्रिक गुणांक	d31	10-12एम/वी	-106	-124	-138	-100	-160
	d33	10-12एम/वी	260	280	300	240	380
	जी31	10-3वीएम/एन	-11.4	-11.2	-11	-10.3	-9.5
	जी33	10-3वीएम/एन	28	25.3	24	25	22.6
आवृत्ति गुणांक	एन पी		2280	2200	2160	2280	2200
	एन1		1671	1613	1583	1671	1613
	एन3		1950	1900	1875	1950	1850
	एन टी		2250	2200	2200	2300	2200
लोचदार अनुपालन गुणांक	एस ई11	10-12एम 2/एन	11.8	12.7	13.2	11.6	13.2
यांत्रिक गुणवत्ता कारक	क्यूएम		1000	800	600	1200	2200
ढांकता हुआ हानि कारक	टीजी δ	%	0.3	0.4	0.5	0.3	0.5
घनत्व	ρ	जी/सेमी3	7.5	7.5	7.5	7.6	7.5
क्यूरी तापमान	टीसी	डिग्री सेल्सियस	320	320	320	310	310
यंग का मापांक	वाई ई11	<10 9एन/एम3	85	79	76	86	76
ज़हर अनुपात			0.3	0.3	0.3	0.3	0.33
