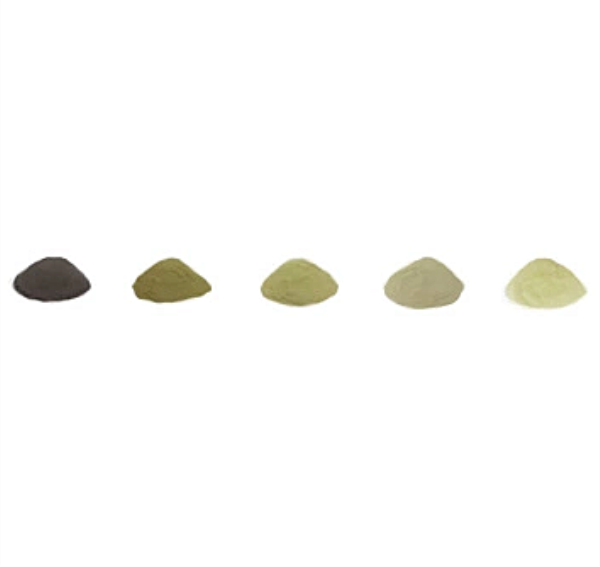

           Hoë Curie Temperatuur Pzt Keramiek poeier Piezo Keramiek Materiale

Tipiese sagte PZT-eienskappe sluit in:

·  Wye reeks frekwensies in oordrag en ontvang (sub-hoorbaar, hoorbaar, ultrasonies)

·  Hoë uitset, lae dryfmateriaal

·  Hoë frekwensie, vinnige reaksie tyd

·  Hoë sensitiwiteit vir aktiewe of passiewe gebruik

·  Vermoë om te gebruik met laespanning of hoë spanning dryfkringe

·  Goeie meganiese en akoestiese koppeling

·  Wye verskeidenheid vorms en groottes wat aangepas kan word om aan spesifieke vereistes en toepassings te voldoen

·  Wye verskeidenheid komposisies wat gekies kan word om aan spesifieke vereistes en toepassings te voldoen

·  Kwaliteit van elke PZT-komponent word verseker deur 'n streng toetsregime. Eienskappe soos frekwensie,    kapasitansie, dissipasie, koppeling, d33 en meganiese eienskappe word gemeet en geverifieer teen ons / kliënt verskaf spesifikasies.



'sagte' PZT materiaal	Die tipe sagte materiaal
Eienskappe			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Diëlektriese konstante	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Koppelfaktor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piëso-elektriese koëffisiënt	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekwensiekoëffisiënte	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastiese voldoeningskoëffisiënt	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Macaniese kwaliteit faktor	Qm		85	80	80	75	75	70	65
Diëlektriese verliesfaktor	Tg δ	%	2	2	2	2	2	2	2
Digtheid	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie temperatuur	Tc	°C	350	345	270	270	270	230	165
Young se modulus	YE11	<109N/m2	60	56	60	59	57.5	56	53
Gifverhouding			0.36	0.36	0.36	0.36	0.36	0.36	0.39

Harde PZT keramiekpoeier eienskappe

Hoë krag of 'harde' keramiek kan hoë vlakke van elektriese opwekking en meganiese spanning weerstaan. Hierdie materiale is geskik vir hoëspanning- of hoëkragopwekkers en omskakelaars.

PZT-4-reeks

Hierdie materiaalreeks is ideaal vir ultrasoniese skoonmaak, sonar en ander hoëkrag akoestiese bestralingstoepassings. Hierdie materiale word aangewys as PZT-4-reeks tipe materiale en is in staat om groot meganiese dryfamplitudes te produseer terwyl lae meganiese en diëlektriese verliese gehandhaaf word. Daarbenewens kan dit onder konstante en herhalende toestande gebruik word.

PZT-8-reeks

Hierdie materiaalreeks word in hoëkragtoepassings gebruik, al is die piëzo-elektriese aktiwiteitsvlak effens laer as PZT-4-reekstipes. Met 'n uiters hoë meganiese gehaltefaktor en uiters lae verliesfaktor, het PZT-8-reeks materiale die uiteindelike kraghanteringsvermoë.

Tipiese waarde van 'Harde' PZT-keramiekpoeierprestasie:



Harde' PZT materiaal			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Diëlektriese konstante	ɛ T r3		1050	1250	1420	1100	1900
Koppelfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piëso-elektriese koëffisiënt	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekwensiekoëffisiënte	N bl		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastiese voldoeningskoëffisiënt	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Macaniese kwaliteit faktor	Qm		1000	800	600	1200	2200
Diëlektriese verliesfaktor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Digtheid	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatuur	Tc	°C	320	320	320	310	310
Young se modulus	Y E11	<10 9N/m3	85	79	76	86	76
Gifverhouding			0.3	0.3	0.3	0.3	0.33
