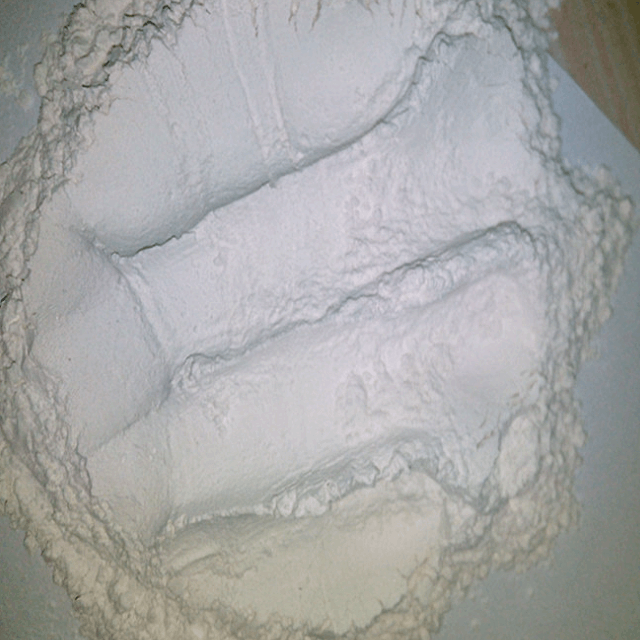

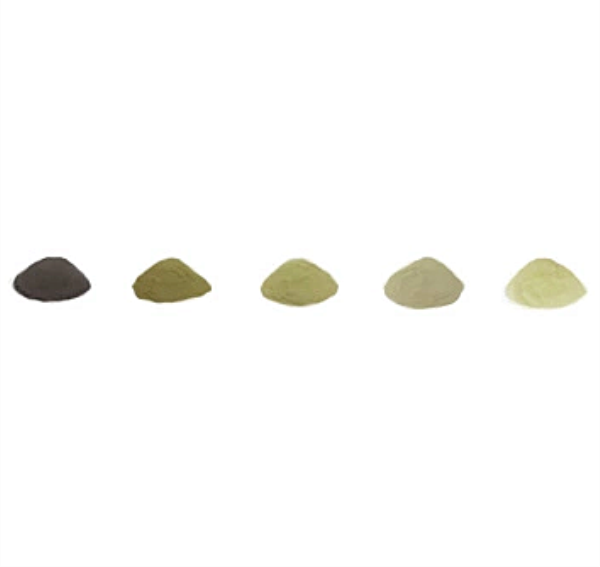

bahan keramik piezo bubuk keramik pzt suhu curie tinggi

           Bahan Keramik Piezo Bubuk Keramik Pzt Suhu Curie Tinggi

Ciri khas PZT lunak antara lain:

·  Berbagai frekuensi dalam transmisi dan penerimaan (sub-audible, audible, ultrasonik)

·  Output tinggi, material penggerak rendah

·  Frekuensi tinggi, waktu respons cepat

·  Sensitivitas tinggi untuk penggunaan aktif atau pasif

·  Kemampuan untuk digunakan dengan sirkuit penggerak tegangan rendah atau tegangan tinggi

·  Kopling mekanis dan akustik yang baik

·  Berbagai macam bentuk dan ukuran yang dapat disesuaikan untuk memenuhi kebutuhan dan aplikasi spesifik

·  Beragam komposisi yang dapat dipilih untuk memenuhi kebutuhan dan aplikasi spesifik

·  Kualitas setiap komponen PZT dijamin melalui pengujian yang ketat. Karakteristik seperti frekuensi,    kapasitansi, disipasi, kopling, d33, dan sifat mekanik diukur dan diverifikasi berdasarkan spesifikasi yang kami / pelanggan berikan.



Bahan PZT 'Lembut'.	Jenis bahan lembut
Properti			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Konstanta Dielektrik	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Faktor kopling	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Koefisien piezoelektrik	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Koefisien frekuensi	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	tidak		2100	2100	2150	2150	2150	2100	2200
Koefisien kepatuhan elastis	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Faktor kualitas mesin	Qm		85	80	80	75	75	70	65
Faktor kerugian dielektrik	Tgδ	%	2	2	2	2	2	2	2
Kepadatan	ρ	gram/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Suhu Curie	Tc	°C	350	345	270	270	270	230	165
modulus Young	YE11	<109N/m2	60	56	60	59	57.5	56	53
Rasio Racun			0.36	0.36	0.36	0.36	0.36	0.36	0.39

serbuk keramik PZT keras Karakteristik

Keramik berdaya tinggi atau 'keras' dapat menahan eksitasi listrik dan tekanan mekanis tingkat tinggi. Bahan-bahan ini cocok untuk generator dan transduser tegangan tinggi atau daya tinggi.

Seri PZT-4

Rangkaian material ini cocok untuk pembersihan ultrasonik, sonar, dan aplikasi radiasi akustik daya tinggi lainnya. Bahan-bahan ini ditetapkan sebagai bahan tipe seri PZT-4 dan mampu menghasilkan amplitudo penggerak mekanis yang besar dengan tetap mempertahankan kerugian mekanis dan dielektrik yang rendah. Selain itu, dapat digunakan dalam kondisi konstan dan berulang.

Seri PZT-8

Kisaran material ini digunakan dalam aplikasi daya tinggi, meskipun tingkat aktivitas piezoelektriknya sedikit lebih rendah dibandingkan jenis seri PZT-4. Dengan faktor kualitas mekanis yang sangat tinggi dan faktor kehilangan yang sangat rendah, material seri PZT-8 memiliki kemampuan penanganan daya tertinggi.

Nilai khas kinerja bubuk keramik PZT 'Keras'：



Bahan PZT keras'.			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Konstanta Dielektrik	ɛ T r3		1050	1250	1420	1100	1900
Faktor kopling	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	Kt​		0.48	0.48	0.48	0.4	0.49
Koefisien piezoelektrik	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Koefisien frekuensi	N hal		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	tidak​		2250	2200	2200	2300	2200
Koefisien kepatuhan elastis	S e11	10-12M 2N	11.8	12.7	13.2	11.6	13.2
Faktor kualitas mesin	Qm		1000	800	600	1200	2200
Faktor kerugian dielektrik	Tgδ	%	0.3	0.4	0.5	0.3	0.5
Kepadatan	ρ	gram/cm3	7.5	7.5	7.5	7.6	7.5
Suhu Curie	Tc	°C	320	320	320	310	310
modulus Young	kamu​11	<10 9N/m3	85	79	76	86	76
Rasio Racun			0.3	0.3	0.3	0.3	0.33
