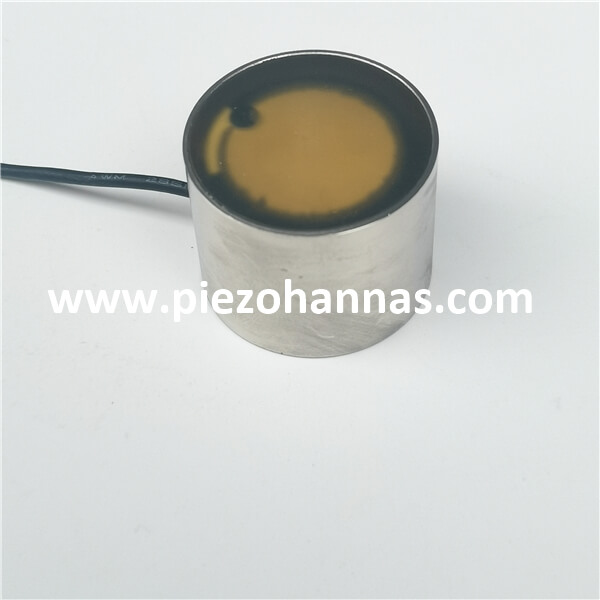

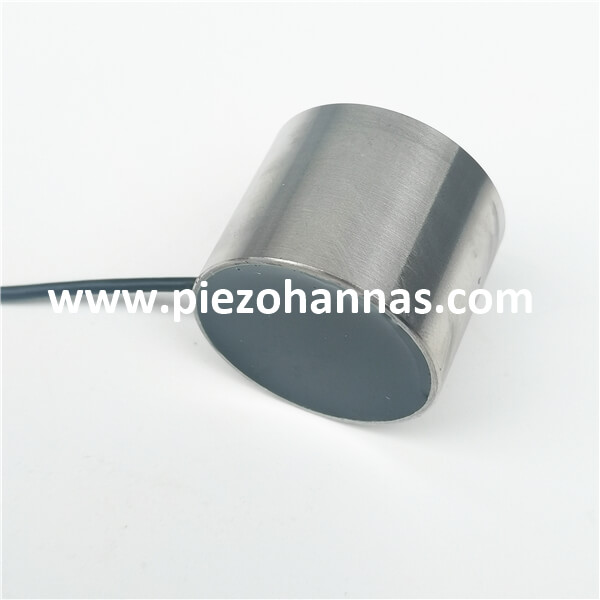

Roestvrijstalen 200KHz ultrasone transducer voor 100M dieptemeting

Roestvrijstalen 200KHz ultrasone transducer voor 100M dieptemeting

Technische parameters:

Artikelen	Technische parameters		Afbeelding
Naam	200KHz ultrasone onderwatertransducer
Model	PH W- 200-AS
Frequentie	200 K Hz ± 5%
Detectie afstand	0.60 ~ 100m
Minimale parallelle impedantie	3000Ω±20 %
Capaciteit	1200pF±20 % @1KHz
Gevoeligheid	Onbelaste rijspanning ​​: ： 200 Vpp 、Afstand : 0.7m、 Amplitude : 200 m V
Operationeel Spanning	Piek Spanning < 1500Vpp
Operationeel Temperatuur	-10~ + 50℃
Hoek	(Straalbreedte ) Halfvermogen Straalbreedte h @-3dB: 16.7°± 10%， Scherpe hoek 40°± 10%
Behuizingsmateriaal	304
gebruik	onderzeese afstandsmeter
Installatie Dimensie	Zie de productstructuurtekening voor details
Beschermingsniveau	IP68
Gewicht	62g±5 % ( draadlengte : 2.5m )
Bedradingsinstructies	Wit: transducer +, zwart: transducer -;
Toegangscurve		Productstructuurdiagram

Blokschema van ultrasone transducer:

Schematisch diagram van temperatuursensor  (model: MF58_502F3470) :

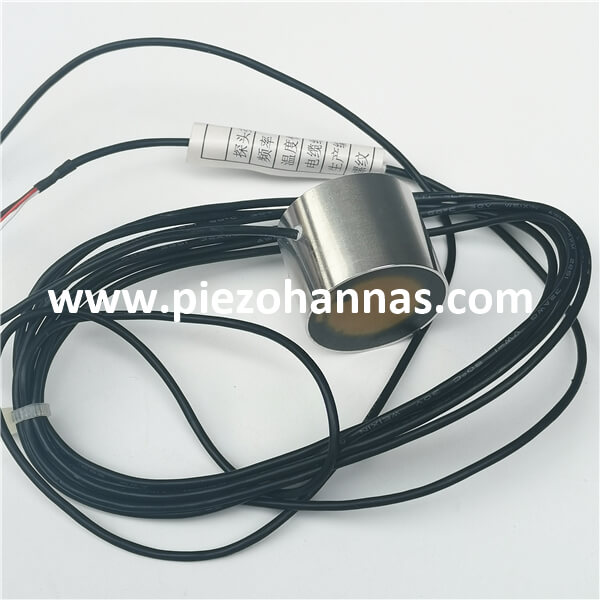

Geïntegreerd type Kabelinstructie:

1. Bedradingsinstructie van transducer: interface (3-pins, 2,54 mm-aansluiting)
Rood: transducer +
Wit: transducer -
Zwart: afscherming


2. Kabelinstructie van temperatuursensor: interface (3-pins, 2,0 mm-aansluiting)

Rood en zwart zijn bedrading van de temperatuursensor

Gesplitst type: standaard kabel van 10 m, met elke extra 50 m kabel is de signaalverzwakking 6 dB.

Drieaderige bedradingsinstructies:

    Rood: transducer +
     blauw: temperatuursensor +
     Zwart: openbaar

 - Vieraderige bedradingsinstructies:

Rood: transducer +
geel: transducer -
blauw, zwart: temperatuursensor
