مبدل اولتراسونیک فولاد ضد زنگ 200 کیلوهرتز برای اندازه گیری عمق 100M

مبدل اولتراسونیک فولاد ضد زنگ 200 کیلوهرتز برای اندازه گیری عمق 100M

پارامترهای فنی:

موارد	پارامترهای فنی		تصویر

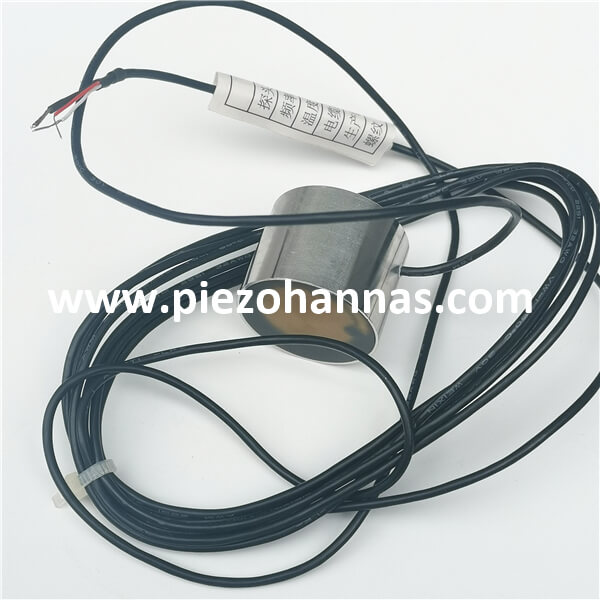

نام	مبدل اولتراسونیک زیر آب 200 کیلوهرتز
مدل	PH W- 200-AS
فرکانس	200KHz ± 5%
فاصله تشخیص	0.60 100 متر
حداقل lmpedance موازی	3000Ω±20 ％
ظرفیت	1200pF±20 ％ @1KHz
حساسیت	بدون بار d riving v ولتاژ : ： 200 Vpp 、فاصله : 0.7m、 دامنه : 200 متر ولت
عملیاتی ولتاژ	اوج ولتاژ ＜ 1500Vpp
عملیاتی دما	-10½ + 50 ℃
زاویه	(پهنای پرتو )نیم توان عرض پرتو ساعت @-3dB: 16.7°± 10%， زاویه تیز 40درجه ± 10%
مصالح مسکن	304
استفاده	مسافت یاب زیردریایی
نصب و راه اندازی بعد	برای جزئیات بیشتر به نقشه ساختار محصول مراجعه کنید
سطح حفاظت	IP68
وزن	62g±5 ％（ طول سیم : 2.5m ）
دستورالعمل سیم کشی	سفید: مبدل +، سیاه: مبدل -;
منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


دستورالعمل کابل نوع مجتمع:

1. سیم کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی متر)
قرمز: مبدل +
: مبدل -
مشکی: محافظ


دستورالعمل

سفید

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما
