100M गहराई माप के लिए स्टेनलेस स्टील 200KHz अल्ट्रासोनिक ट्रांसड्यूसर

100M गहराई माप के लिए स्टेनलेस स्टील 200KHz अल्ट्रासोनिक ट्रांसड्यूसर

तकनीकी मापदंड:

सामान	तकनीकी मापदंड		छवि

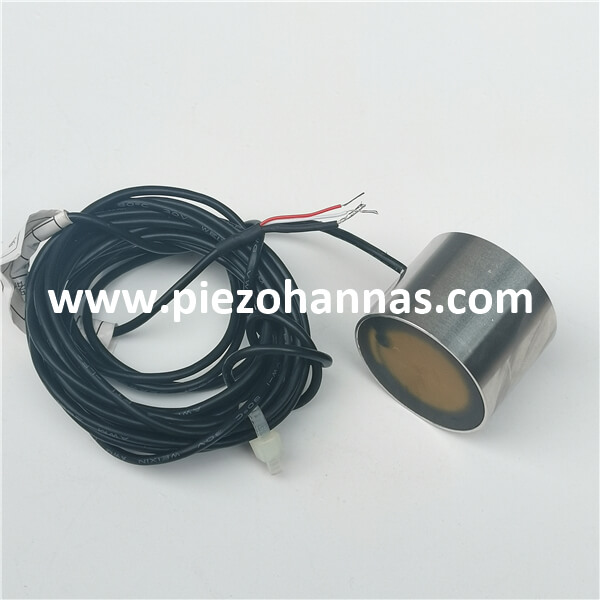

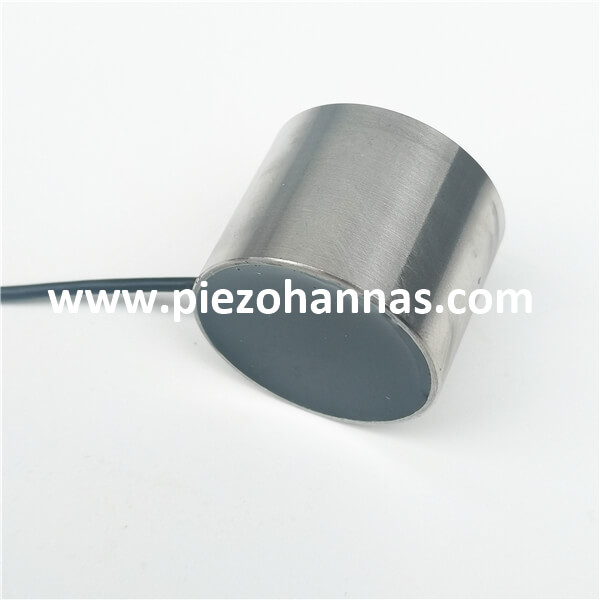

नाम	200KHz अंडरवाटर अल्ट्रासोनिक ट्रांसड्यूसर
नमूना	पीएच डब्ल्यू- 200-एएस
आवृत्ति	200K हर्ट्ज± 5%
पता लगाने की दूरी	0.60 ～ 100 मी
न्यूनतम समानांतर लैंपडांस	3000Ω±20 %
समाई	1200पीएफ±20 ％ @1KHz
संवेदनशीलता	नो लोड डी राइविंग वी वोल्टेज : ： 200 वीपीपी 、दूरी : 0.7एम、 आयाम : 200 मीटर वी
ऑपरेटिंग वोल्टेज	चोटी वोल्टेज ＜ 1500वीपीपी
ऑपरेटिंग तापमान	-10～ + 50℃
कोण	(बीमविड्थ ) अर्ध-शक्ति बीम चौड़ाई h @-3dB: 16.7°± 10%， तीव्र कोण 40°± 10%
आवास सामग्री	304
प्रयोग	पनडुब्बी रेंज फाइंडर
इंस्टालेशन आयाम	विवरण के लिए उत्पाद संरचना ड्राइंग देखें
सुरक्षा स्तर	आईपी68
वज़न	62जी±5 ％ ( तार की लंबाई ： 2.5मी )
वायरिंग निर्देश	सफेद: ट्रांसड्यूसर +, काला: ट्रांसड्यूसर -;
प्रवेश वक्र		उत्पाद संरचना आरेख

अल्ट्रासोनिक ट्रांसड्यूसर का ब्लॉक आरेख:

तापमान सेंसर का योजनाबद्ध आरेख  (मॉडल: MF58_502F3470) :


एकीकृत प्रकार केबल निर्देश:

1. ट्रांसड्यूसर के वायरिंग निर्देश: इंटरफ़ेस (3 पिन, 2.54 मिमी टर्मिनल)
लाल: ट्रांसड्यूसर +
सफेद: ट्रांसड्यूसर -
काला: परिरक्षण


2. केबल तापमान सेंसर के निर्देश: इंटरफ़ेस (3 पिन, 2.0 मिमी टर्मिनल)

लाल और काले तापमान सेंसर वायरिंग हैं

स्प्लिट प्रकार: मानक 10 मीटर केबल, प्रत्येक अतिरिक्त 50 मीटर केबल के साथ, सिग्नल क्षीणन 6dB है

तीन-कोर वायरिंग निर्देश:

    लाल: ट्रांसड्यूसर +
     नीला: तापमान सेंसर +
     काला: सार्वजनिक-

 चार-कोर वायरिंग निर्देश:

लाल: ट्रांसड्यूसर +
पीला: ट्रांसड्यूसर-
नीला, काला: तापमान सेंसर
