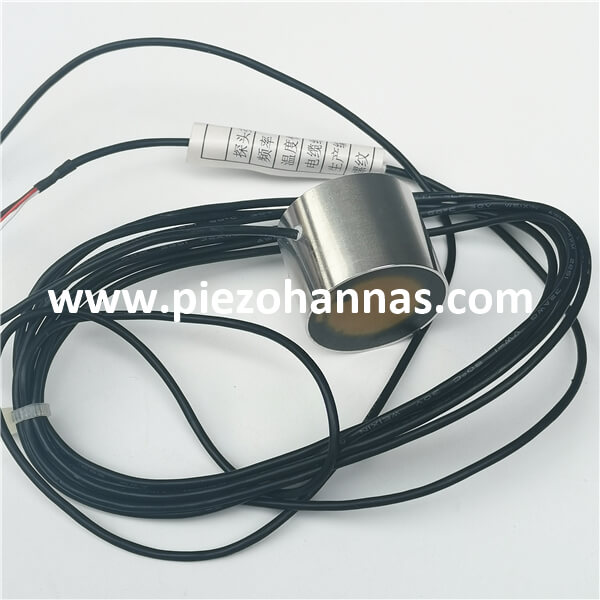

محول بالموجات فوق الصوتية من الفولاذ المقاوم للصدأ 200 كيلو هرتز لقياس عمق 100 متر

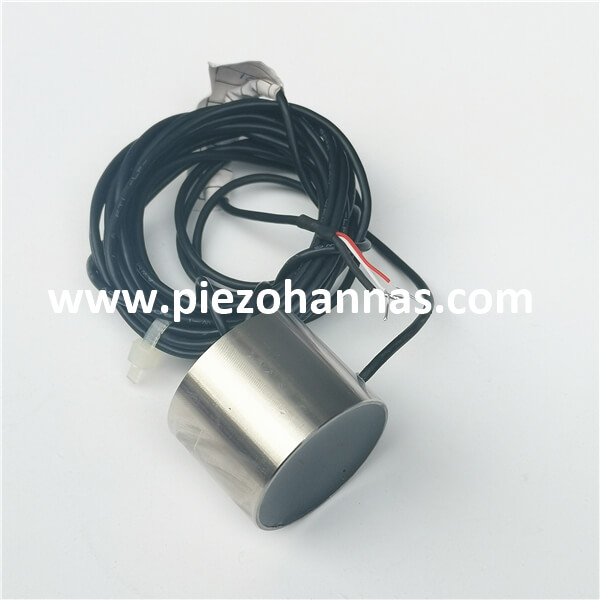

محول بالموجات فوق الصوتية من الفولاذ المقاوم للصدأ 200 كيلو هرتز لقياس عمق 100 متر

المعلمات التقنية:

أغراض	المعلمات التقنية		صورة
اسم	محول بالموجات فوق الصوتية تحت الماء 200 كيلو هرتز
نموذج	الرقم الهيدروجيني W- 200-AS
تكرار	200 كيلو هرتز ± 5%
مسافة الكشف	0.60 ～ 100 م
الحد الأدنى من المعاوقة الموازية	3000Ω±20 ％
السعة	1200pF±20 ％ عند 1 كيلو هرتز
حساسية	لا تحميل d القيادة v الجهد :: يوجد 200 Vpp 、مسافة : 0.7م、 السعة : 200 م فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 1500Vpp
التشغيل درجة حرارة	-10～ + 50 درجة مئوية
زاوية	(عرض الشعاع ) عرض شعاع نصف الطاقة h @-3dB: 16.7°± 10%， زاوية حادة 40°± 10%
مواد الإسكان	304
الاستخدام	مكتشف نطاق الغواصة
تثبيت البعد	راجع رسم هيكل المنتج للحصول على التفاصيل
مستوى الحماية	IP68
وزن	62ز±5 ％( طول السلك : 2.5م )
تعليمات الأسلاك	أبيض: محول +، أسود: محول -؛

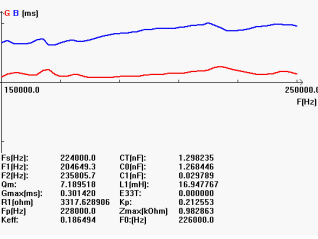

منحنى القبول		مخطط هيكل المنتج

رسم تخطيطي لمحول الطاقة بالموجات فوق الصوتية:

رسم تخطيطي لمستشعر درجة الحرارة  (الطراز: MF58_502F3470) :


تعليمات الكابل من النوع المتكامل:

1. تعليمات الأسلاك لمحول الطاقة: واجهة (3pin، طرف 2.54 مم)
أحمر: محول +
أبيض: محول -
أسود: حماية


2. تعليمات كابل مستشعر درجة ال��رارة: واجهة (3pin، طرف 2.0 مم)

الأحمر والأسود هما أسلاك مستشعر درجة الحرارة

نوع الانقسام: كابل قياسي 10 متر، مع كل 50 متر إضافي من الكابل، توهين الإشارة هو 6 ديسيبل

تعليمات الأسلاك ثلاثية النواة:

    أحمر: محول الطاقة +
     أزرق: مستشعر درجة الحرارة +
     أسود: تعليمات عامة

 - تعليمات الأسلاك رباعية النواة:

أحمر: محول طاقة +
أصفر: محول طاقة -
أزرق، أسود: مستشعر درجة الحرارة
