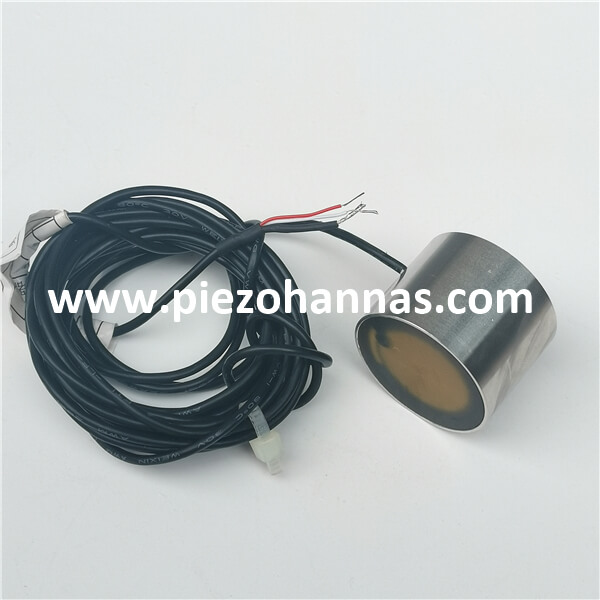

Ultrazvukový převodník z nerezové oceli 200 kHz pro měření hloubky 100 m

Ultrazvukový převodník z nerezové oceli 200 kHz pro měření hloubky 100 m

Technické parametry:

Položky	Technické parametry		Obraz
Jméno	200KHz podvodní ultrazvukový měnič
Model	PH W- 200-AS
Frekvence	200 kHz ± 5 %
Detekční vzdálenost	0.60 ～ 100 m
Minimální paralelní impedance	3000Ω±20 ％
Kapacita	1200pF ± 20 kHz x 1
Citlivost	Napětí naprázdno ​​: ： 200 Vpp 、Vzdálenost : 0.7m、 Amplituda : 200 m V
Provozní Napětí	Vrchol Napětí ＜ 1500Vpp
Provozní Teplota	-10～ + 50 ℃
Úhel	(Šířka paprsku )Šířka paprsku polovičního výkonu h @-3dB: 16.7°± 10 %， Ostrý úhel 40°± 10 %
Materiál bydlení	304
používání	podmořský dálkoměr
Instalace Dimenze	Podrobnosti viz výkres struktury produktu
Úroveň ochrany	IP68
Hmotnost	62g±5 ％（ délka drátu ： 2.5m ）
Pokyny pro zapojení	Bílá: převodník +, černá: převodník -;
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového měniče:

Schematické schéma snímače teploty  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:

1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54 mm terminál)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2. Pokyny pro kabel snímače teploty: rozhraní (3pin, 2,0 mm terminál)

Červená a černá jsou kabeláž snímače teploty

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor
