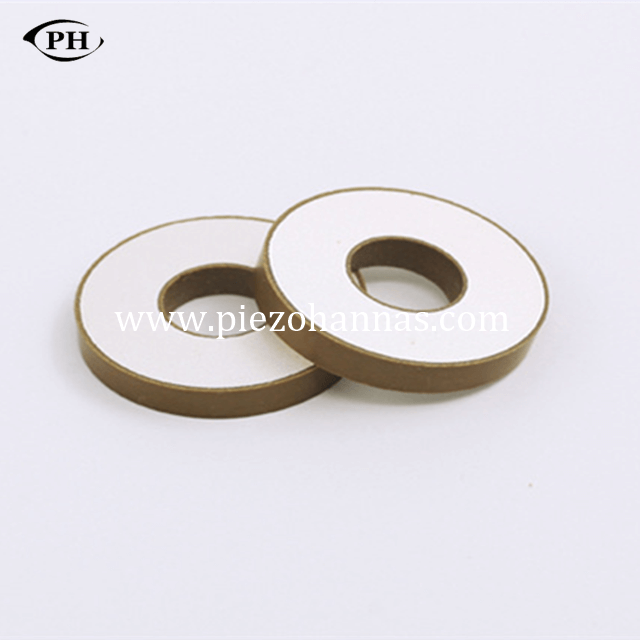

Pzt-materiaal Piëzo-keramiek Ring Piëzo-keramische transducers voor ultrasone lithotripsie

Pzt-materiaal Piëzo-keramiek Ring Piëzo-keramische transducers voor ultrasone lithotripsie

1.Sommige standaardgrootte van piëzo -ring

Bereik van piëzo-keramische ringen
Externe diameter: 5,0 - 100 mm
Interne diameter : (2,0 - 35 mm)
Dikte: (0,2 - 15 mm)

Keuze uit metallisatie (zilver, nikkel, goud en andere op aanvraag)

Ruime keuze aan PZT-formuleringen



2. Typische waarde van de prestaties van 'Hard' PZT-materialen:



Harde PZT-materialen
Eigenschappen			PZT-41	PZT-42	PZT-43	PZT-82	PBaS-4
Diëlektrische constante	ɛ T r3		1050	1250	1420	1100	1900
Koppelingsfactor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	Kt​		0.48	0.48	0.48	0.4	0.49
Piëzo-elektrische coëfficiënt	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frequentiecoëfficiënten	N p		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	Nt​		2250	2200	2200	2300	2200
Elastische conformiteitscoëfficiënt	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Machanische kwaliteitsfactor	Qm		1000	800	600	1200	2200
Diëlektrische verliesfactor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Dikte	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie-temperatuur	Tc	°C	320	320	320	310	310
Young's modulus	Y E11	<10 9N/m3	85	79	76	86	76
Vergifverhouding			0.3	0.3	0.3	0.3	0.33

3. STANDAARD MECHANISCHE TOLERANTIES:

Buitendiameter ±0,150mm
Binnendiameter ±0,150mm
Dikte ±0,05mm
Vlakheid 0,002**/0,012mm MAX
Parallelliteit 0,007**/0,012mm MAX
Concentriciteit 0,2mm

4.Ultrasone lithotripsietoepassing:

De eerste praktische toepassing van echografie vond plaats in Frankrijk in 1916 toen Chilowsky en Langevin patenteerden op het gebruik van ultrasone sonar voor de onderwaterlokalisatie van onderzeeërs. Ultrasone energie wordt geproduceerd wanneer elektrische wisselstroom wordt toegepast op platen aan weerszijden van een kristal. De resulterende mechanische trillingen van het kristal planten energiegolven voort met een constante frequentie, zoals bepaald door de spanning die op de platen wordt aangelegd en de aard van het kristal. Waarnemingen van de verstorende effecten van de eerste sonar op het leven in zee hebben geleid tot de opheldering van het mechanisme waarmee de ultrasone trillingen objecten op hun pad beïnvloeden. De hoogfrequente energiegolven van ultrageluid comprimeren en trekken afwisselend deeltjes in het stralingsveld aan. In transmissiemedia zoals water resulteert dit in cavitatie.  Wanneer deze holtes snel instorten, wordt er een onmiddellijke druk geproduceerd met een omvang en kracht die in staat is vaste voorwerpen te vernietigen. Vroege pogingen om urine- en galstenen te fragmenteren door directe toepassing van echografie waren niet succesvol vanwege de hoge elektrische energiebehoefte en moeilijkheden bij het geleiden en concentreren van de ultrasone energie. Begin jaren zeventig werd het ultrasone lithotriet ontwikkeld. In plaats van te vertrouwen op de directe toepassing van ultrasone energie en de daaruit voortvloeiende cavitatie om stenen te desintegreren, gebruikt de ultrasone lithotriet een ultrasone transducer om een ​​holle sonde snel te laten trillen en in de lengterichting mechanische energie naar het steenoppervlak over te brengen, waardoor fragmentatie op dezelfde manier wordt veroorzaakt als een boor. De holle USL-sonde maakt gelijktijdige zuigverwijdering van steenfragmenten mogelijk en irrigatie met constante stroom helpt bij het verwijderen van fragmenten en koelt de USL-sonde om het risico op thermische schade aan aangrenzende weefsels te verminderen.
