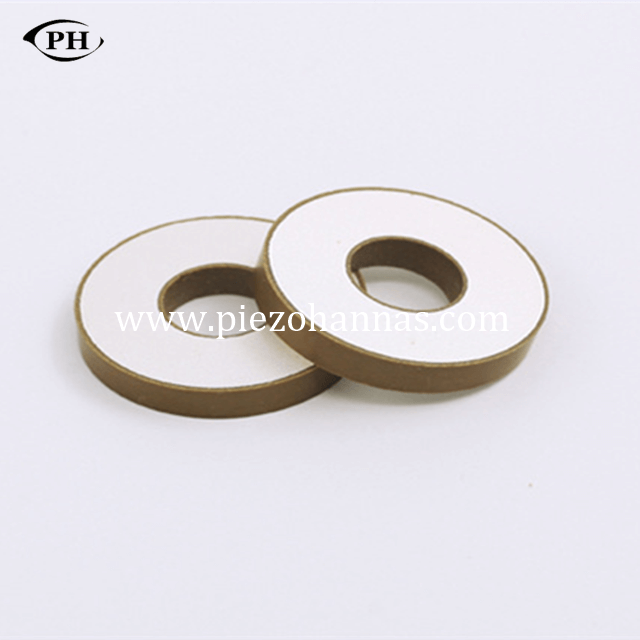

Pzt 材料圧電セラミック リング超音波結石破砕術用圧電セラミック トランスデューサ

Pzt 材料圧電セラミック リング超音波結石破砕術用圧電セラミック トランスデューサ

1.ピエゾ リングの標準サイズ

ピエゾセラミックリングの範囲
外径: 5.0 - 100mm
内径: (2.0 - 35mm)
厚さ: (0.2 - 15mm)

メタライゼーションの選択 (シルバー、ニッケル、ゴールド、その他ご要望に応じて)

PZT配合の幅広い選択肢



2.「硬質」PZT 材料の性能の典型値：



硬質PZT素材
プロパティ			PZT-41	PZT-42	PZT-43	PZT-82	PBaS-4
誘電率	ɛ T r3		1050	1250	1420	1100	1900
結合係数	KP​		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	Kt​		0.48	0.48	0.48	0.4	0.49
圧電係数	d31	10-12MV	-106	-124	-138	-100	-160
	d33	10-12MV	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
周波数係数	Np​		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	Nt​		2250	2200	2200	2300	2200
弾性コンプライアンス係数	セ​11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
機械的品質係数	Qm		1000	800	600	1200	2200
誘電損率	ガラス転移温度δ	%	0.3	0.4	0.5	0.3	0.5
密度	ρ	グラム/センチメートル3	7.5	7.5	7.5	7.6	7.5
キュリー温度	Tc	℃	320	320	320	310	310
ヤング率	はい​11	<10 9N/m3	85	79	76	86	76
毒の比率			0.3	0.3	0.3	0.3	0.33

3. 標準の機械的公差:

外径 ±0.150mm
内径 ±0.150mm
厚さ ±0.05mm
平面度 0.002**/0.012mm MAX
平行度 0.007**/0.012mm MAX
同心度 0.2mm

4.超音波結石破砕術の適用:

超音波の最初の実用化は 1916 年にフランスで行われ、Chilowsky と Langevin が潜水艦の水中位置特定に超音波ソナーを使用する特許を取得しました。超音波エネルギーは、結晶の反対側のプレートに交流電流が印加されると生成されます。結果として生じる結晶の機械的振動は、プレートに印加される電圧と結晶の性質によって決まる一定の周波数でエネルギーの波を伝播します。最初のソナーが海洋生物に及ぼす破壊的な影響を観察したことにより、超音波振動がその経路内の物体に影響を与えるメカニズムの解明につながりました。超音波の高周波エネルギー波は、放射線場内の粒子を交互に圧縮したり引っ張ったりします。水などの伝達媒体では、これによりキャビテーションが発生します。 これらの空洞が急速に崩壊すると、固体物体を破壊できる大きさと力の瞬間的な圧力が発生します。超音波を直接適用して尿路結石や胆管結石を断片化する初期の試みは、高い電気エネルギーが必要であることと、超音波エネルギーを伝導して集中させることが困難であるため、成功しませんでした。 1970 年代初頭に、超音波砕石が開発されました。超音波砕石は、超音波エネルギーの直接適用とその結果として生じるキャビテーションに頼って石を砕くのではなく、超音波トランスデューサーを使用して中空プローブを急速に振動させ、機械的エネルギーを石の表面に縦方向に伝達し、ドリルと同じように破砕を引き起こします。中空 USL プローブは、結石破片の同時吸引除去を容易にし、定流洗浄により破片除去を補助し、USL プローブを冷却して隣接組織への熱損傷のリスクを軽減します。

5.アプリケーションイメージ:
