Pzt Materiaal Piezo Keramiek Ring Piezoceramic Transducers vir Ultrasoniese Litotripsy

Pzt Materiaal Piezo Keramiek Ring Piezoceramic Transducers vir Ultrasoniese Litotripsy

1. Sommige standaardgrootte van piëzo -ring

Omvang van piëzo-keramiekring
Uitwendige deursnee: 5.0 - 100 mm
Interne diameter : (2.0 - 35 mm)
Dikte: (0.2 - 15 mm)

Keuse van metallisering (Silwer, Nikkel, Goud en ander op aanvraag)

Wye keuse van PZT formulerings



2. Tipiese waarde van 'harde' PZT materiaal prestasie:



Harde' PZT materiaal
Eienskappe			PZT-41	PZT-42	PZT-43	PZT-82	PBaS-4
Diëlektriese konstante	ɛ T r3		1050	1250	1420	1100	1900
Koppelfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piëso-elektriese koëffisiënt	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekwensiekoëffisiënte	N bl		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastiese voldoeningskoëffisiënt	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Macaniese kwaliteit faktor	Qm		1000	800	600	1200	2200
Diëlektriese verliesfaktor	Tg δ	%	0.3	0.4	0.5	0.3	0.5
Digtheid	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatuur	Tc	°C	320	320	320	310	310
Young se modulus	Y E11	<10 9N/m3	85	79	76	86	76
Gifverhouding			0.3	0.3	0.3	0.3	0.33

3. STANDAARD MEGANIESE TOLERANSIES:

Buitedeursnee ±0.150mm
Binnedeursnee ±0.150mm
Dikte ±0.05mm
Platte 0.002**/0.012mm MAX
Parallelisme 0.007**/0.012mm MAX
Konsentrisiteit 0.2mm

4. Ultrasoniese litotripsie-toepassing:

Die eerste praktiese toepassing van ultraklank het in 1916 in Frankryk plaasgevind toe Chilowsky en Langevin die gebruik van ultrasoniese sonar vir die onderwaterlokalisering van duikbote gepatenteer het. Ultrasoniese energie word geproduseer wanneer elektriese wisselstroom op plate aan die teenoorgestelde kante van 'n kristal toegepas word. Die gevolglike meganiese vibrasies van die kristal versprei golwe van energie teen 'n konstante frekwensie, soos bepaal deur die spanning wat op die plate toegepas word en die aard van die kristal. Waarnemings van die ontwrigtende uitwerking van die eerste sonar op die seelewe het gelei tot die verduideliking van die meganisme waardeur die ultrasoniese vibrasies voorwerpe binne hul pad beïnvloed. Die hoëfrekwensie-energiegolwe van ultraklank druk afwisselend deeltjies binne die bestralingsveld saam en trek aan. In transmissiemedia soos water lei dit tot kavitasie.  Wanneer hierdie holtes vinnig ineenstort, word onmiddellike druk geproduseer met omvang en krag wat in staat is om vaste voorwerpe te vernietig. Vroeë pogings om urinêre en galstene te fragmenteer deur die direkte toepassing van ultraklank was onsuksesvol as gevolg van die hoë elektriese energievereistes en probleme om die ultrasoniese energie te gelei en te fokus. In die vroeë 1970's is die ultrasoniese litotriet ontwikkel. Eerder as om staat te maak op die direkte toepassing van ultraklankenergie en die gevolglike kavitasie om klippe te disintegreer, gebruik die ultrasoniese litotriet 'n ultraklanktransduktor om 'n hol sonde vinnig te vibreer en meganiese energie in die lengte na die oppervlak van klip oor te dra, wat fragmentasie op dieselfde manier as 'n boor veroorsaak. Die hol USL-sonde vergemaklik gelyktydige suigverwydering van klipfragmente en konstante vloeibesproeiing help met fragmentverwydering en verkoel die USL-sonde om die risiko van termiese skade aan aangrensende weefsels te verminder.

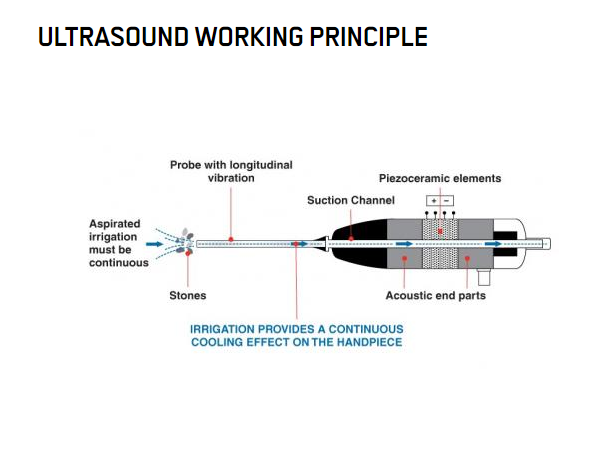

5. Toepassingsbeeld:
