HS/H5K-20K
Piezohanna's
HS/H5K-20K

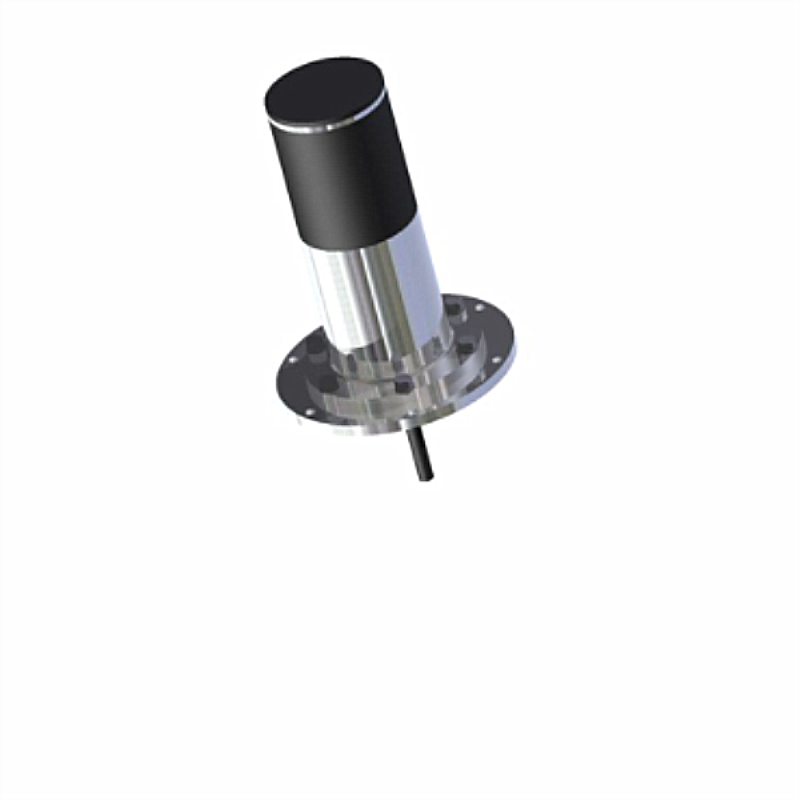

20 kHz onderwaterhydrofoontransducer voor onderwatercommunicatie
Technische parameters:
Model |
HS/H5K-20K |
|
Werkende band |
5kHz~20kHz |
|
Gevoeligheid ontvangen |
≥-204dB |
|
Statische capaciteit |
Elk kanaal ≥12000pF |
|
Directiviteit y |
Het heeft de kenmerken van dipooldirectiviteit. Resolutie kd≥18dB; Maximale dipoolgevoeligheidsasymmetrie Kmax≤3dB; Orthogonaliteitsafwijking ≤10°. |
|
Werkdiepte |
300m |
|
Kabelspecificatie |
Φ7mm10 Core afgeschermde kabel (optioneel) |
|
|
||
Sollicitatie:
Kabelarray-hydrofoon
Onderzoek naar onderwaterakoestiek
Onderwatercommunicatiesysteem
Akoestische veldkalibratie
Militaire en wetenschappelijke toepassingen
Soorten akoestische onderwatertransducers
1. Lage frequentie, diep water, krachtige transducer
Serie zendtransducers met lage frequentie: er zijn verschillende soorten buigtransducers, transducers met ronde buizen met sleuven, transducers voor lamellenbuigen, gecombineerde transducers voor buigschijven, enz. De minimale werkfrequentie is zo laag als 20 Hz;
Diepwatertransducerserie: er zijn drie soorten producten: overlooptype, oliegevuld drukbalanstype en zelfdragend druktype, de maximale drukweerstand heeft 80 MPa bereikt;
Transducerserie met hoog vermogen: het geluidsbronniveau kan meer dan 207 dB bereiken bij 350 Hz.
2. Patchwork-ringtransducer
Het bedrijf heeft de mogelijkheid om mozaïekringen te ontwerpen en te vervaardigen met een diameter van 30 mm ~ 800 mm, de frequentie kan 0,5 kHz ~ 50 kHz bestrijken, het hoogste geluidsbronniveau van een enkele transducer kan 202 dB bereiken en de effectieve werkfrequentieband kan meer dan 2 octaaffrequenties bereiken. De structurele vorm. Hoofdzakelijk verdeeld in luchtondersteund type en overlooptype, kan de werkdiepte respectievelijk 500 m en 6 km bereiken.
3. Lijnarray
Het bedrijf heeft de mogelijkheid om met olie gevulde lineaire arrays, lineaire kabelarrays en stijve lineaire arrays te ontwerpen en te produceren. De met olie gevulde array kan de met olie gevulde lineaire array realiseren met de kleinste buitendiameter van 20 mm, en het langste enkele array-segment kan 80 meter bereiken.
4. Sferische transducer
Het bedrijf beschikt over volwassen ontwerp- en productietechnologie voor sferische transducers. Momenteel heeft het na verpakking een complete serie bolvormige transducers gevormd met een diameter van 20 mm tot 166 mm; de transmissiedekkingsfrequentie bedraagt 3 kHz tot 150 kHz; de ontvangstdekkingsfrequentie ligt tussen 5 Hz en 100 kHz+; de werkdiepte is het hoogst. Tot 5 km of meer.
5. Vectorhydrofoon
Het bedrijf is het eerste bedrijf in de branche dat vectorhydrofoons en de bijbehorende technische toepassingen ontwikkelt. De ontwikkelde drukverschilvectorhydrofoons en co-vibratievectorhydrofoons zijn stabiel en betrouwbaar. De werkfrequentieband kan 5 Hz ~ 120 kHz bestrijken en de maximale werkdiepte kan oplopen tot 3000 meter. Om de geschiktheid van de co-vibratie vectorhydrofoon te verbeteren, heeft ons bedrijf diepgaand onderzoek gedaan naar de installatiemethode, waterdichte stroomimpact en ophangingsmodus, enz., en een vaste installatie vectorhydrofoon, met olie gevulde structuur en vrije ophanging gerealiseerd, enz. Een verscheidenheid aan resultaten, en heeft de ontwerp- en productiemogelijkheden van vectorhydrofoonlijnarrays en gesleepte arrays.
Onderwater akoestische meettest Een :

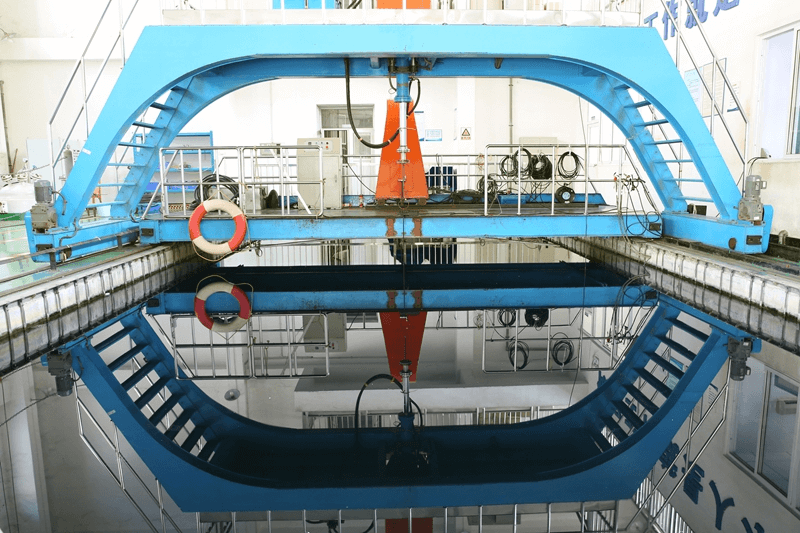

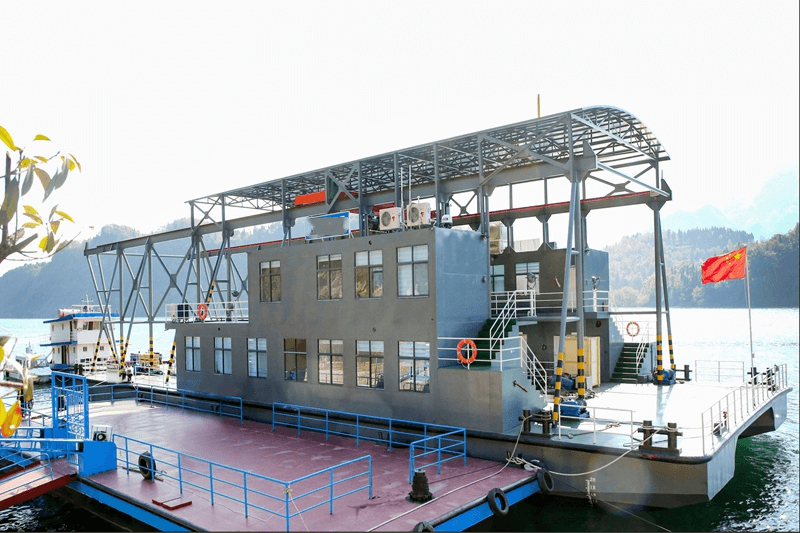

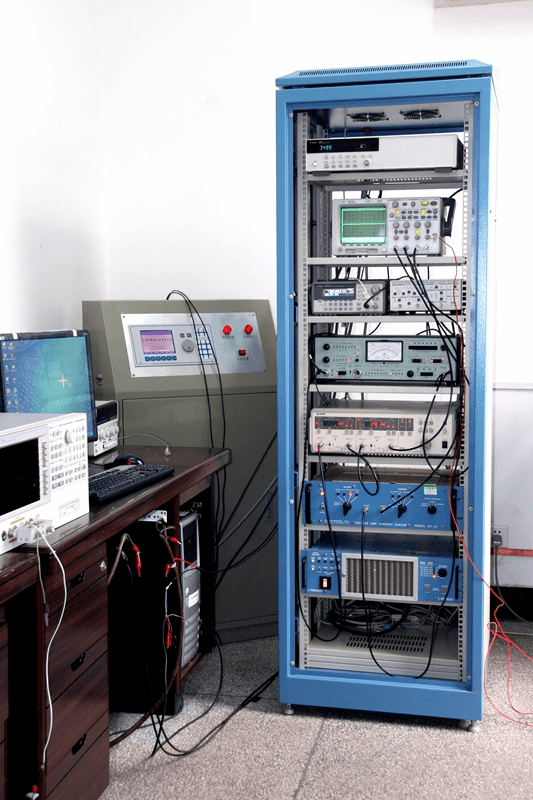

De onderwaterakoestische meting bevat 5 sets testapparaten, waaronder een automatisch akoestisch meetsysteem, een laagfrequent kalibratieapparaat voor een hydrofoon, een meetsysteem voor de versnellingsgevoeligheid van de hydrofoon, een meetapparaat voor hydroakoestische materiaalpulsbuizen en een teststationtestsysteem, die zijn uitgerust om verschillende transducers te meten. De relevante parameters van het geluidselement en de akoestische matrix, evenals de reflectie- en geluidsoverdrachtsprestaties van akoestische materialen en componenten onder water, testnormen GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275-1987, GB /T14369-2011, Q/715 J 66-2011, enz. De meetfrequentie bereik is 20Hz tot 500KHz. Test Station kan de akoestische prestaties onder water van grote transducers en akoestische arrays meten.
