HS/H5K-20K
Piezohannas
HS/H5K-20K

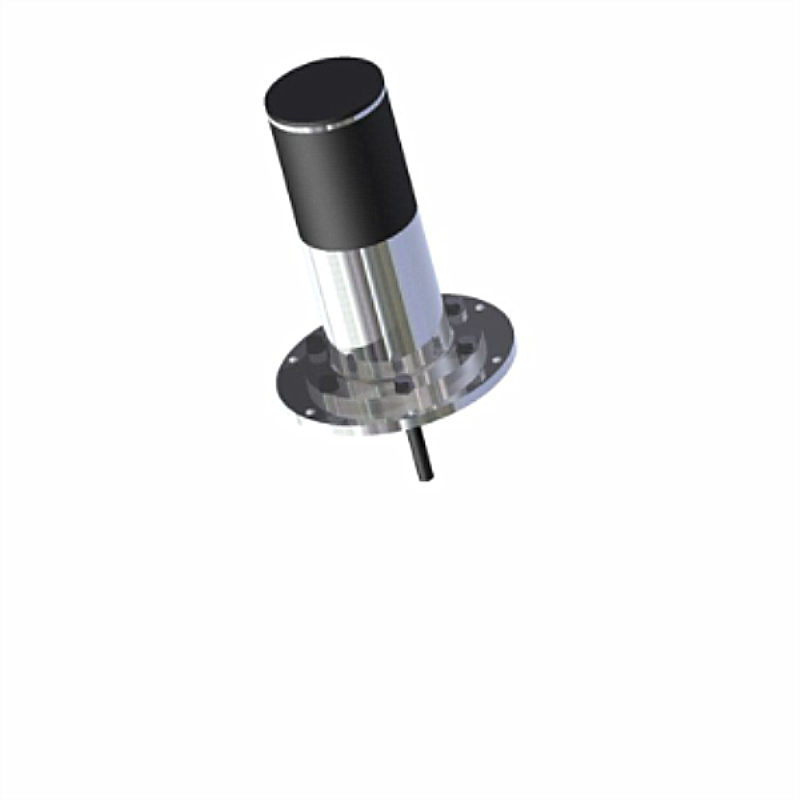

Trasduttore idrofono subacqueo da 20kHz per comunicazioni subacquee
Parametri tecnici:
Modello |
HS/H5K-20K |
|
Banda di lavoro |
5kHz~20kHz |
|
Sensibilità di ricezione |
≥-204dB |
|
Capacità statica |
Ciascun canale ≥12000pF |
|
Direttiva y |
Ha le caratteristiche della direttività del dipolo. Risoluzione kd≥18dB; Asimmetria massima della sensibilità del dipolo Kmax≤3dB; Deviazione ortogonalità ≤10°. |
|
Profondità di lavoro |
300 metri |
|
del cavoSpecifiche |
Cavo schermato con nucleo Φ7mm10 (opzionale) |
|
|
||
Applicazione:
Idrofono a fascio cavi
Ricerca sull'acustica subacquea
Sistema di comunicazione subacquea
Calibrazione del campo acustico
Applicazioni militari e scientifiche
Tipi di trasduttori acustici subacquei
1. Trasduttore a bassa frequenza, acque profonde e ad alta potenza
Serie di trasduttori di trasmissione a bassa frequenza: esistono vari tipi di trasduttori di flessione, trasduttori a tubo circolare scanalato, trasduttori di flessione delle lamelle, trasduttori a disco di flessione combinati, ecc. La frequenza operativa minima è stata pari a 20 Hz;
Serie di trasduttori per acque profonde: esistono tre tipi di prodotti: tipo a troppo pieno, tipo con bilanciamento della pressione riempito d'olio e tipo a pressione autoportante, la resistenza massima alla pressione ha raggiunto 80 MPa;
Serie di trasduttori di trasmissione ad alta potenza: il livello della sorgente sonora può raggiungere più di 207 dB vicino a 350 Hz.
2. Trasduttore ad anello patchwork
L'azienda ha la capacità di progettare e produrre anelli di mosaico con un diametro di 30 mm ~ 800 mm, la frequenza può coprire 0,5 kHz ~ 50 kHz, il livello più alto della sorgente sonora di emissione di un singolo trasduttore può raggiungere 202 dB e la banda di frequenza di lavoro effettiva può raggiungere frequenze superiori a 2 ottave. La sua forma strutturale Principalmente divisa in tipo con supporto ad aria e tipo a straripamento, la profondità di lavoro può raggiungere rispettivamente 500 me 6 km.
3. Array di linee
L'azienda è in grado di progettare e produrre array lineari riempiti di olio, array lineari con cavi e array lineari rigidi. L'array riempito d'olio può realizzare l'array lineare riempito d'olio con il diametro esterno più piccolo di 20 mm e il segmento singolo più lungo può raggiungere gli 80 m.
4. Trasduttore sferico
L'azienda dispone di una tecnologia di progettazione e produzione matura per trasduttori sferici. Attualmente ha formato una serie completa di trasduttori sferici con un diametro compreso tra 20 mm e 166 mm dopo l'imballaggio; la frequenza di copertura della trasmissione è compresa tra 3kHz e 150kHz; la frequenza di copertura della ricezione va da 5Hz a 100kHz+; la profondità di lavoro è la più alta. Fino a 5 km o più.
5. Idrofono vettoriale
L'azienda è la prima nel settore a sviluppare idrofoni vettoriali e le relative applicazioni ingegneristiche. Gli idrofoni vettoriali a pressione differenziale e gli idrofoni vettoriali a co-vibrazione sviluppati sono stabili e affidabili. La banda di frequenza di lavoro può coprire 5 Hz ~ 120 kHz e la profondità di lavoro massima può arrivare fino a 3000 m. Al fine di migliorare l'idoneità dell'idrofono vettoriale a co-vibrazione, la nostra azienda ha condotto ricerche approfondite sul metodo di installazione, sull'impatto della corrente impermeabile e sulla modalità di sospensione, ecc., e ha realizzato idrofono vettoriale a installazione fissa, struttura riempita d'olio e sospensione libera, ecc. Una varietà di risultati e ha le capacità di progettazione e produzione di array di linee di idrofoni vettoriali e array trainati.
:subacquea acustica di misurazione Test
La misurazione acustica subacquea contiene 5 set di dispositivi di test, incluso il sistema di misurazione acustica automatica, il dispositivo di calibrazione a bassa frequenza dell'idrofono, il sistema di misurazione della sensibilità dell'accelerazione dell'idrofono, il dispositivo di misurazione del tubo a impulsi del materiale idroacustico e il sistema di test della stazione di prova, attrezzati per misurare vari trasduttori. I parametri rilevanti dell'elemento sonoro e della matrice acustica, nonché le prestazioni di riflessione e trasmissione del suono di materiali e componenti acustici subacquei, standard di prova GB/T 7965-2002, GB/T16165-1996, GB/T7967-2002, GJB275-1987, GB /T14369-2011, Q/715 J 66-2011, ecc. La frequenza di misurazione la gamma è compresa tra 20 Hz e 500 KHz. La stazione di test può misurare le prestazioni acustiche subacquee di trasduttori e array acustici di grandi dimensioni.
