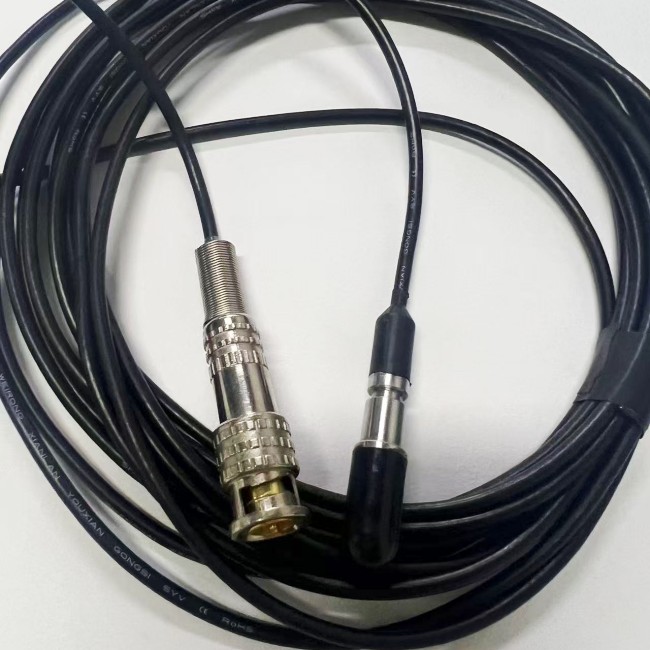

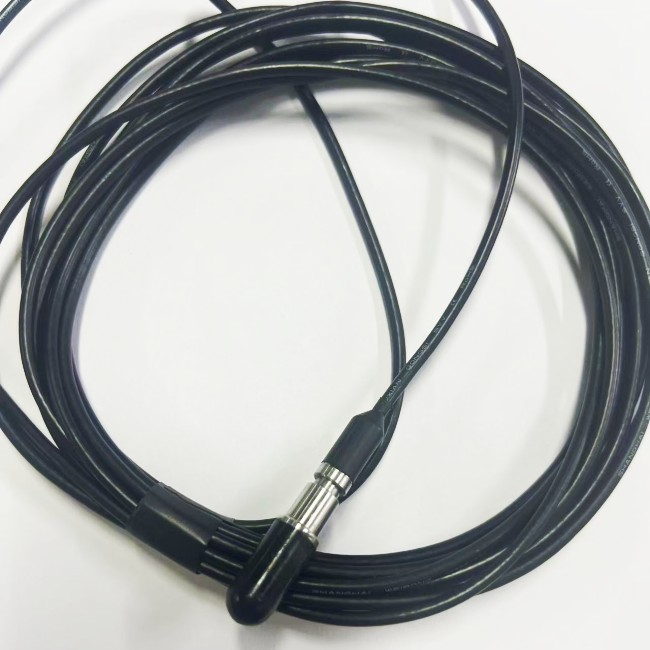

Trasduttore idrofono piccolo ad alta sensibilità 20Hz-180kHz

Trasduttore idrofono piccolo ad alta sensibilità 20Hz-180kHz

Parametri tecnici:

1. Dettagli sulla misurazione:

1.1. Sensibilità di ricezione

Misurare la sensibilità del ricevitore del trasduttore dell'idrofono nella banda di frequenza da 20 Hz a 180 kHz. La sensibilità da 20 Hz a 100 kHz non deve essere inferiore a -211 dB.

1.2. Pressione idrostatica: 5 MPa.

2. Dati di misurazione

2.1. Sensibilità di ricezione

f/kHz	Max/dB	f/kHz	Max/dB
0.02	-205.9	5	-207.5
0.025	-205.9	6.3	-207.7
0.0315	-206.1	8	-208.1
0.04	-206.0	10	-208.5
0.063	-206.1	12.5	-208.8
0.08	-206.2	16	-208.9
0.1	-206.3	20	-207.7
0.125	-206.5	25	-206.5
0.16	-206.5	31.5	-205.7
0.2	-206.1	40	-207.7
0.25	-206.2	50	-209.9
0.315	-206.2	63	-211.6
0.4	-206.2	80	-208.6
0.5	-206.5	100	-206.1
0.63	-206.1	125	-206.0
0.8	-206.3	130	-204.4
1	-206.2	140	-200.9
1.25	-206.2	144	-201.7
1.6	-206.4	150	-201.4
2	-206.2	160	-202.9
2.5	-206.5	180	-205.8
3.15	-206.9	200	-211.5
4	-207.2

sensibilitàCurva di

Capacità statica

C0

1,37nF

Prova di pressione idrostatica

Dopo essere stato sottoposto a test di pressione idrostatica a 5MPa/1h, 0MPa/0,25h e 5MPa/1h, la resistenza di isolamento tra gli elettrodi positivo e negativo dell'idrofono era maggiore di 100 MΩ.

Risultati della misurazione:

Le prestazioni dell'idrofono soddisfacevano i requisiti .

.
