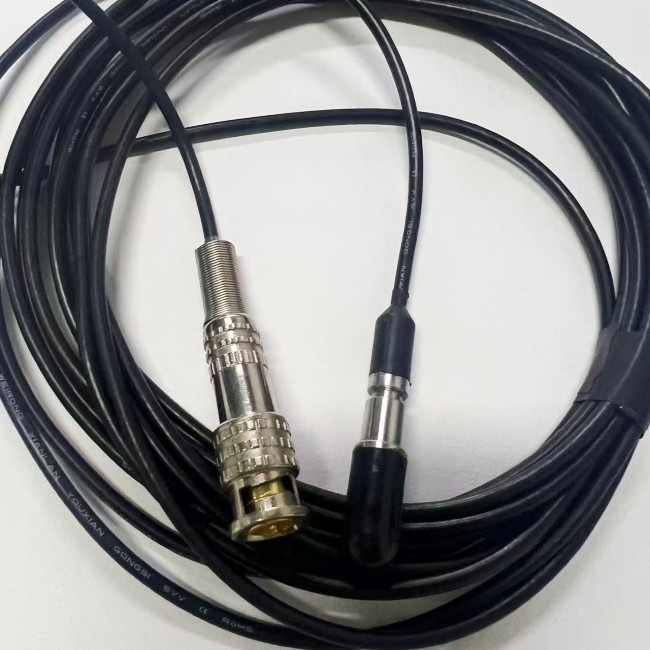

20Hz-180kHz उच्च संवेदनशीलता छोटा हाइड्रोफोन ट्रांसड्यूसर

20Hz-180kHz उच्च संवेदनशीलता छोटा हाइड्रोफोन ट्रांसड्यूसर

तकनीकी मापदंड:

1. माप विवरण:

1.1. संवेदनशीलता प्राप्त करना

20 हर्ट्ज से 180 किलोहर्ट्ज़ आवृत्ति बैंड के भीतर हाइड्रोफोन ट्रांसड्यूसर की रिसीवर संवेदनशीलता को मापें। 20 हर्ट्ज से 100 किलोहर्ट्ज़ तक संवेदनशीलता -211 डीबी से कम नहीं होनी चाहिए।

1.2. हाइड्रोस्टैटिक दबाव: 5 एमपीए।

2. माप डेटा

2.1. संवेदनशीलता प्राप्त करना

एफ/केएचजेड	एमएक्स/डीबी	एफ/केएचजेड	एमएक्स/डीबी
0.02	-205.9	5	-207.5
0.025	-205.9	6.3	-207.7
0.0315	-206.1	8	-208.1
0.04	-206.0	10	-208.5
0.063	-206.1	12.5	-208.8
0.08	-206.2	16	-208.9
0.1	-206.3	20	-207.7
0.125	-206.5	25	-206.5
0.16	-206.5	31.5	-205.7
0.2	-206.1	40	-207.7
0.25	-206.2	50	-209.9
0.315	-206.2	63	-211.6
0.4	-206.2	80	-208.6
0.5	-206.5	100	-206.1
0.63	-206.1	125	-206.0
0.8	-206.3	130	-204.4
1	-206.2	140	-200.9
1.25	-206.2	144	-201.7
1.6	-206.4	150	-201.4
2	-206.2	160	-202.9
2.5	-206.5	180	-205.8
3.15	-206.9	200	-211.5
4	-207.2

संवेदनशीलता वक्र

स्थैतिक धारिता

सी0

1.37nF

हाइड्रोस्टैटिक दबाव परीक्षण

5MPa/1h, 0MPa/0.25h, और 5MPa/1h पर हाइड्रोस्टैटिक दबाव परीक्षण से गुजरने के बाद, हाइड्रोफोन के सकारात्मक और नकारात्मक इलेक्ट्रोड के बीच इन्सुलेशन प्रतिरोध 100MΩ से अधिक था।

माप परिणाम:

हाइड्रोफ़ोन का प्रदर्शन आवश्यकताओं को पूरा करता है ।

.
