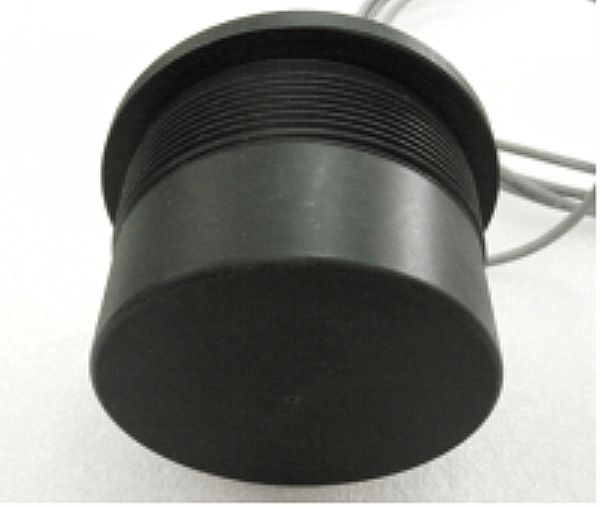

Pengukuran Jarak 500M Transduser Ultrasonik 55KHz untuk Pengukur Aliran Ultrasonik

Pengukuran Jarak 500M Transduser Ultrasonik 55KHz untuk Pengukur Aliran Ultrasonik

Parameter teknis:

Barang	Parameter Teknis		Gambar
Nama	55KHz Transduser ultrasonik bawah air
Model	PHW-55
Frekuensi	55KHz±5%
Jarak Deteksi	3 ～ 500m
Impedansi Paralel Minimum	700Ω±20 ％
Kapasitansi	1800pF±20 ％ @1KHz
Kepekaan	tegangan penggerak:500 Vpp 、Jarak:0,7m 、Amplitudo Gema:1500 mV
Beroperasi Voltase	Puncak Tegangan ＜ 1500Vpp
Beroperasi Suhu	-40～ +80℃
Tekanan	≤10Kilo atau 1MPa
Sudut	(Lebar Sinar )Lebar Sinar Setengah Daya@-3dB:26,6°±10%， Sudut Tajam: 65,2°±10%
Bahan Perumahan	POM
penggunaan	Pengukur aliran ultrasonik, pengintai bawah air
Instalasi Dimensi	Lihat gambar struktur produk untuk detailnya
Tingkat Perlindungan	IP68
Berat	400g±5 ％（ panjang kawat ： 2m ）
Petunjuk Pengkabelan	Merah: transduser +, putih: transduser -, hitam: kabel berpelindung; (sensor suhu adalah opsional)
Kurva Penerimaan		Diagram Struktur Produk

Diagram blok transduser ultrasonik :

Diagram Skema Sensor Suhu  (model: MF58_502F3470) :


Instruksi kabel tipe terintegrasi:

1. Instruksi pengkabelan transduser: antarmuka (3pin, terminal 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Instruksi Kabel Sensor Suhu: antarmuka (3pin, terminal 2.0mm)

Merah dan hitam adalah kabel sensor suhu

Tipe terpisah: kabel standar 10m, dengan setiap tambahan kabel 50m, redaman sinyal adalah 6dB

Instruksi kabel tiga inti:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Publik-

 Instruksi kabel empat inti:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu
