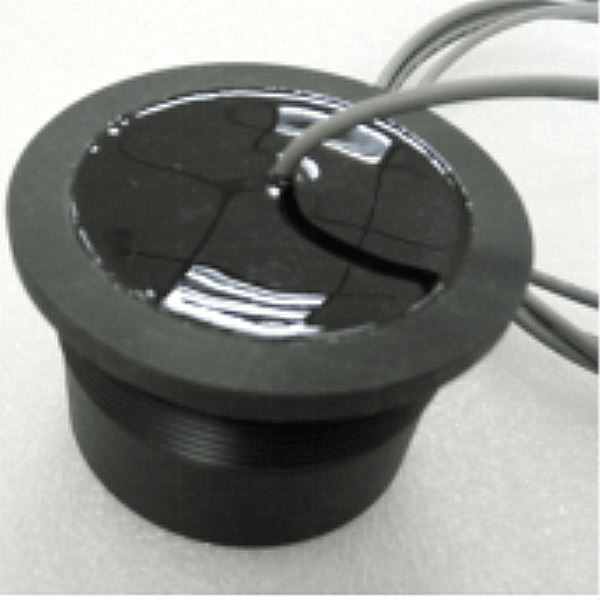

55kHz ultrazvukový převodník 500M měření vzdálenosti pro ultrazvukový průtokoměr

55kHz ultrazvukový převodník 500M měření vzdálenosti pro ultrazvukový průtokoměr

Technické parametry:

Položky	Technické parametry		Obraz
Jméno	55KHz  podvodní ultrazvukový měnič
Model	PHW-55
Frekvence	55 kHz ± 5 %
Detekční vzdálenost	3 ～ 500 m
Minimální paralelní impedance	700Ω±20 ％
Kapacita	1800pF ± 20 ％ @1KHz
Citlivost	napájecí napětí: 500 Vpp 、Vzdálenost: 0,7 m 、Amplituda ozvěny: 1500 mV
Provozní Napětí	Vrchol Napětí ＜ 1500Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 10 kg nebo 1 MPa
Úhel	(Šířka paprsku )Šířka paprsku polovičního výkonu @-3dB:26,6°±10%， Ostrý úhel: 65,2°±10%
Materiál bydlení	POM
používání	Ultrazvukový průtokoměr, podvodní dálkoměr
Instalace Dimenze	Podrobnosti viz výkres struktury produktu
Úroveň ochrany	IP68
Hmotnost	400g±5 ％（ délka drátu : 2m ）
Pokyny pro zapojení	Červená: převodník +, bílá: převodník -, černá: stíněný vodič; (teplotní senzor je volitelný)
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového měniče:

Schematické schéma teplotního čidla  (model: MF58_502F3470) :


Integrovaný typ Pokyny pro kabel:

1. Pokyny pro zapojení převodníku: rozhraní (3pin, 2,54 mm terminál)
Červená: převodník +
Bílá: převodník -
Černá: stínění


2. Pokyny pro kabel snímače teploty: rozhraní (3pin, 2,0 mm terminál)

Červená a černá jsou kabeláž snímače teploty

Typ rozdělení: standardní 10m kabel, s každým dalším 50m kabelu, útlum signálu je 6dB

Pokyny pro třížilové zapojení:

    Červená: Převodník +
     Modrá: teplotní senzor +
     Černá: Veřejná-

 Čtyřžilové pokyny pro zapojení:

Červená: Převodník +
Žlutá: Převodník-
Modrá, černá: teplotní senzor
