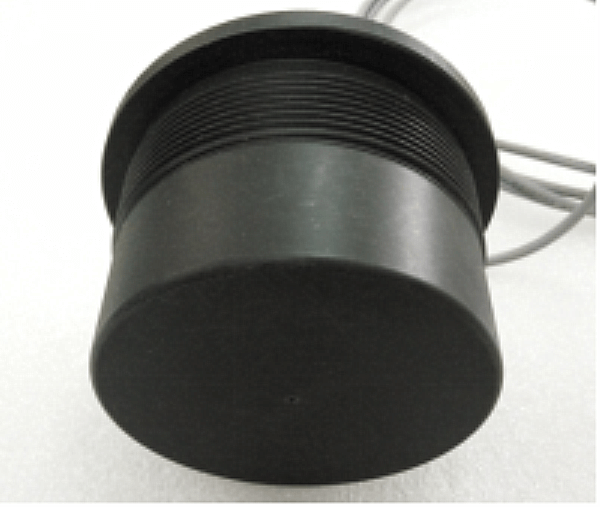

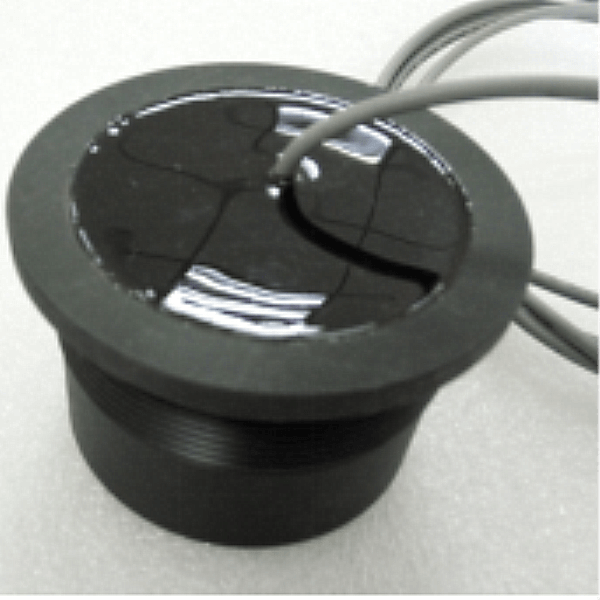

مبدل اولتراسونیک 55 کیلوهرتز اندازه گیری فاصله 500 متر برای فلومتر اولتراسونیک

مبدل اولتراسونیک 55 کیلوهرتز اندازه گیری فاصله 500 متر برای فلومتر اولتراسونیک

پارامترهای فنی:

موارد	پارامترهای فنی		تصویر
نام	55KHz مبدل اولتراسونیک زیر آب
مدل	PHW-55
فرکانس	55 ± 55 کیلوهرتز
فاصله تشخیص	3 ~ 500 متر
حداقل lmpedance موازی	700Ω ± 20 درصد
ظرفیت	1800pF±20 ％ @1KHz
حساسیت	ولتاژ رانندگی: 500 Vpp 、فاصله: 0.7 متر 、دامنه اکو: 1500 میلی ولت
عملیاتی ولتاژ	اوج ولتاژ ＜ 1500Vpp
عملیاتی دما	-40+80 ℃
فشار	≤10 کیلو یا 1 مگا پاسکال
زاویه	(پهنای پرتو )عرض پرتو نیمه توان@-3dB:26.6°±10%， زاویه تیز: 10±65.2 درجه
مصالح مسکن	POM
استفاده	فلومتر التراسونیک، مسافت یاب زیر آب
نصب و راه اندازی بعد	برای جزئیات بیشتر به نقشه ساختار محصول مراجعه کنید
سطح حفاظت	IP68
وزن	400g±5 ％ ( طول سیم : 2 متر )
دستورالعمل سیم کشی	قرمز: مبدل +، سفید: مبدل -، سیاه: سیم محافظ؛ (سنسور دما اختیاری است)

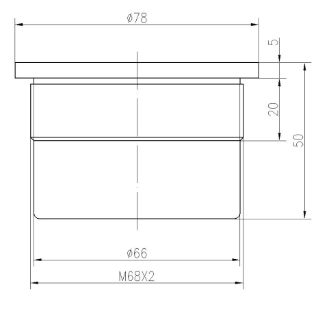

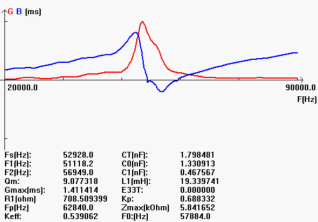

منحنی پذیرش		نمودار ساختار محصول

بلوک دیاگرام مبدل اولتراسونیک:

نمودار شماتیک سنسور دما  (مدل: MF58_502F3470) :


دستورالعمل کابل نوع مجتمع:

1. سیم کشی مبدل: رابط (3 پین، ترمینال 2.54 میلی متر)
قرمز: مبدل +
: مبدل -
مشکی: محافظ


دستورالعمل

سفید

نوع تقسیم: کابل استاندارد 10 متری، با هر 50 متر کابل اضافی، تضعیف سیگنال 6 دسی بل است

دستورالعمل های سیم کشی سه هسته ای:

    قرمز: مبدل +
     آبی: سنسور دما +
     مشکی: عمومی-

 دستورالعمل های سیم کشی چهار هسته ای:

قرمز: مبدل +
زرد: مبدل-
آبی، مشکی: سنسور دما
