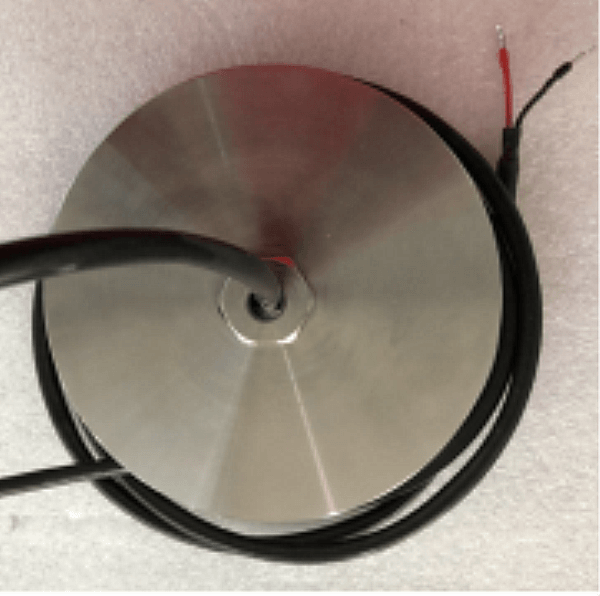

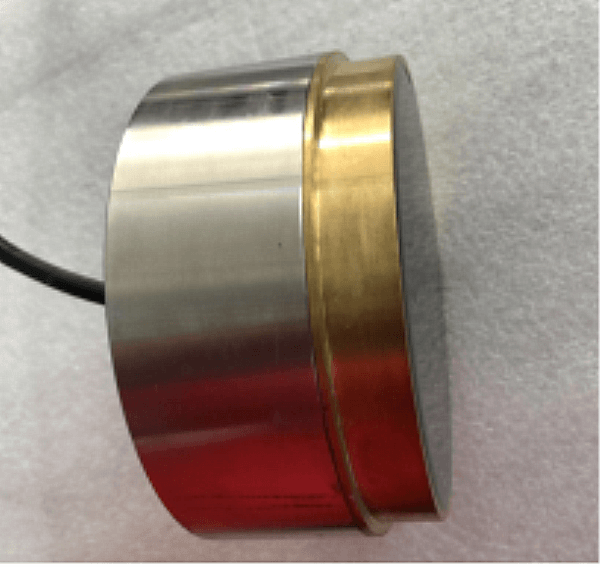

Transduser Ultrasonik Bawah Air 2KHz untuk Penggerak Ultrasound Ikan

Transduser Ultrasonik Piezoelektrik 650KHz untuk Pengukur Aliran Ultrasonik

Parameter teknis:

Barang	Parameter Teknis		Gambar
Nama	2KHz bawah air  ultrasonik  Transduser
Model	PHW-700Hz-1000A
Frekuensi	2KHz ± 5%
Impedansi Paralel Minimum	1800Ω±20 ％
Kapasitansi	37200pF±20 ％ @1KHz
Kepekaan	24V  berkendara Sinusoidal 、Jarak ： 0.05m 、 Menerima dan mengirim, Menerima amplitudo ： 100 mV
Beroperasi Voltase	Puncak Tegangan ＜ 300Vpp
Beroperasi Suhu	-40～ +80℃
Tekanan	≤10 Kilo atau  1MPa
Bahan Perumahan	baja tahan karat
penggunaan	USG Mengusir ikan
Instalasi Dimensi	Lihat gambar struktur produk untuk detailnya
Tingkat Perlindungan	IP68
Berat	3800g±5 ％（ panjang kawat ： 2m ）
Petunjuk Pengkabelan	Merah: transduser +, hitam: transduser -
Kurva Penerimaan		Diagram Struktur Produk

Diagram blok transduser ultrasonik :

Diagram Skema Sensor Suhu  (model: MF58_502F3470) :


Instruksi kabel tipe terintegrasi:

1. Instruksi pengkabelan transduser: antarmuka (3pin, terminal 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Instruksi Kabel Sensor Suhu: antarmuka (3pin, terminal 2.0mm)

Merah dan hitam adalah kabel sensor suhu

Tipe terpisah: kabel standar 10m, dengan setiap tambahan kabel 50m, redaman sinyal adalah 6dB

Instruksi kabel tiga inti:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Publik-

 Instruksi kabel empat inti:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu
