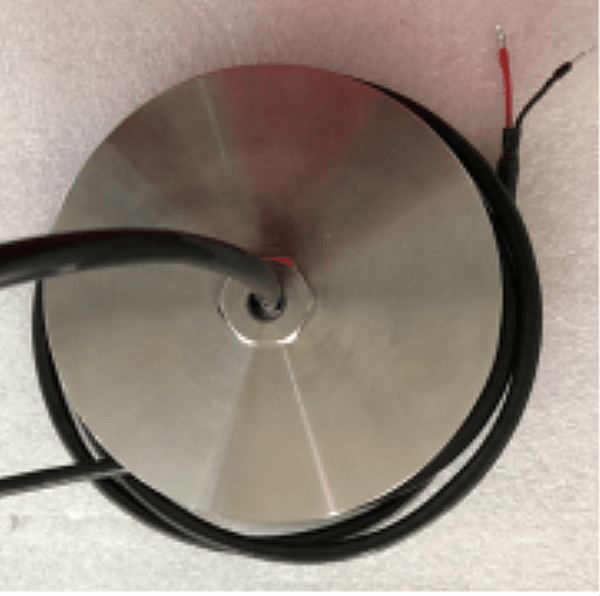

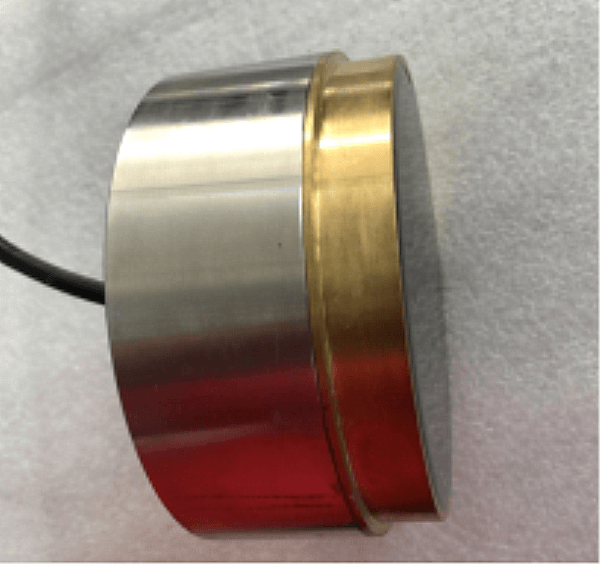

2KHz:n vedenalainen ultraäänianturi kalan ajamiseen ultraäänellä

650KHz pietsosähköinen ultraäänianturi ultraäänivirtausmittarille

Tekniset parametrit:

Tuotteet	Tekniset parametrit		Kuva
Nimi	2KHz vedenalainen  ultraäänianturi ​
Malli	PHW-700Hz-1000A
Taajuus	2K Hz ± 5 %
Minimi rinnakkaisimpedanssi	1800Ω±20 ％
Kapasitanssi	37200pF±20 ％ @1KHz
Herkkyys	24V  Sinimuotoinen 、käyttöetäisyys ： 0.05m 、 Vastaanotto ja lähetys , Vastaanoton amplitudi : 100 mV
Toiminnassa Jännite	Huippu Jännite ＜ 300Vpp
Toiminnassa Lämpötila	-40～ +80 ℃
Paine	≤10 kiloa tai  1 MPa
Asunnon materiaali	ruostumaton teräs
käyttö	Ultraääni Aja kaloja
Asennus Ulottuvuus	Katso lisätietoja tuotteen rakennepiirroksesta
Suojaustaso	IP68
Paino	3800g±5 ％（ langan pituus ： 2m ）
Johdotusohjeet	Punainen: anturi +, musta: anturi -

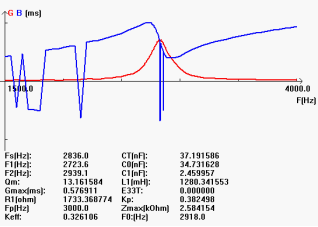

Pääsykäyrä		Tuotteen rakennekaavio

Ultraäänianturin lohkokaavio:

Lämpötila-anturin kaavio  (malli: MF58_502F3470) :


Integroitu tyyppi Kaapeliohje:

1.Anturin kytkentäohjeet: liitäntä (3pin, 2,54 mm liitin)
Punainen: anturi +
Valkoinen: anturi -
Musta: suojaus


2. Kaapelin ohjeet Lämpötila-anturin liitäntä: liitäntä (3pin, 2,0 mm liitin)

Punainen ja musta ovat lämpötila-anturin johtoja

Jaettu tyyppi: tavallinen 10 m kaapeli, jokaisella lisäk tavallinen 10 m kaapeli, jokaisella lisäkaapelilla 50 m, signaalin vaimennus on 6 dB

Kolminapainen kytkentäohje:

    Punainen: Anturi +
     Sininen: Lämpötila-9b9b448571832d=4. Bluetooth-tietojen ulostulo ohjelmistolla
