Transduser Ultrasonik Bawah Air 2KHz untuk Ultrasound Memacu Ikan

Transduser Ultrasonik Piezoelektrik 650KHz untuk Pengukur Aliran Ultrasonik

Parameter teknikal:

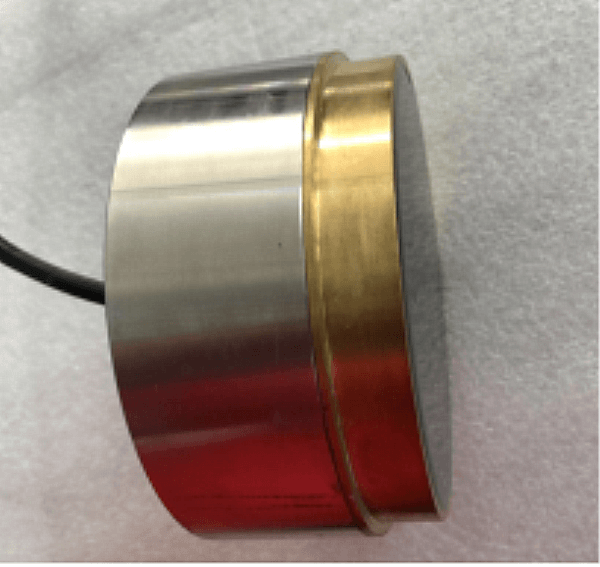

barang	Parameter Teknikal		Imej
Nama	2KHz bawah air  ultrasonik  Transduser
Model	PHW-700Hz-1000A
Kekerapan	2K Hz± 5%
lmpedans selari minimum	1800Ω±20 ％
Kapasitansi	37200pF±20 ％ @1KHz
Sensitiviti	24V  pemacu sinusoidal 、Jarak ： 0.05m 、 Menerima dan menghantar , Menerima amplitud ： 100 mV
Beroperasi Voltan	Puncak Voltan ＜ 300Vpp
Beroperasi Suhu	-40～ +80 ℃
Tekanan	≤10 Kilo atau  1MPa
Bahan Perumahan	keluli tahan karat
penggunaan	Ultrasound Pandu ikan
Pemasangan Dimensi	Lihat lukisan struktur produk untuk butiran
Tahap Perlindungan	IP68
Berat badan	3800g±5 ％（ panjang wayar ： 2m ）
Arahan Pendawaian	Merah: transduser +, hitam: transduser -
Keluk Kemasukan		Gambarajah Struktur Produk

Gambar rajah blok transduser ultrasonik:

Gambarajah Skema Penderia Suhu  (model: MF58_502F3470) :


Arahan kabel jenis bersepadu:

1. Arahan pendawaian transduser: antara muka (terminal 3pin, 2.54mm)
Merah: transduser +
Putih: transduser -
Hitam: pelindung


2. Arahan Kabel Sensor Suhu: antara muka (terminal 3pin, 2.0mm)

Merah dan hitam adalah pendawaian sensor suhu

Jenis pisah: kabel 10m standard, dengan setiap tambahan 50m kabel, pengecilan isyarat ialah 6dB

Arahan pendawaian tiga teras:

    Merah: Transduser +
     Biru: sensor suhu +
     Hitam: Awam-

 Arahan pendawaian empat teras:

Merah: Transduser +
Kuning: Transduser-
Biru, hitam: sensor suhu
