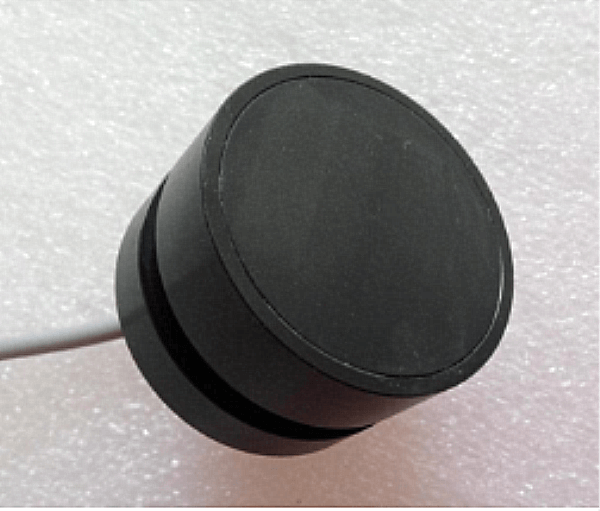

Ультрагукавой датчык 1 МГц для доплераўскага ультрагукавога расходомера

Ультрагукавой датчык 1 МГц для доплераўскага ультрагукавога расходомера



 Тэхнічныя параметры:



Прадметы	Тэхнічныя параметры		Малюнак
Імя	Ультрагукавой датчык 1 МГц
мадэль	PH W-1M- 01U
Частата	1 МГц ± 5%
Дыстанцыя выяўлення	0.05 ～ 3м
Мінімум Паралельны імпеданс	15Ω±20 %
Ёмістасць	3000pF±20 ％ @1KHz
Адчувальнасць	Кіруючае напружанне : 24 В. 、Адлегласць : 0,3 м、 Амплітуда рэха : 1000 мВ
Аперацыйная Напруга	Пікавая Напружанне ＜ 300Vpp
Аперацыйная тэмпература	-40~ +80 ℃
Ціск	≤10 кг або  1 МПа
Вугал	(Шырыня прамяня ) Шырыня прамяня на палову магутнасці пры -3 дБ: 2.4°±0.5， Востры кут: 5.6°±1
корпуса Матэрыял	кампазітны матэрыял
Выкарыстанне	Доплера з эфектам Ультрагукавой расходомер
Ўстаноўка Вымярэнне	Глядзіце малюнак структуры вырабы
Узровень абароны	IP68
Вага	g±5 ％（ L даўжыня ： м ）
Інструкцыі па праводцы	Белы- ，чорны -,  экранаваны провад ；（ датчык тэмпературы неабавязковы ）
Крывая адмітансу		Структурная схема прадукту

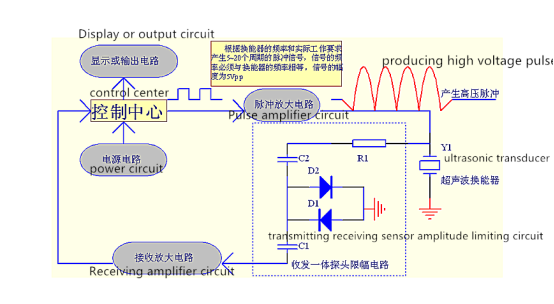

Блок-схема ультрагукавога пераўтваральніка:

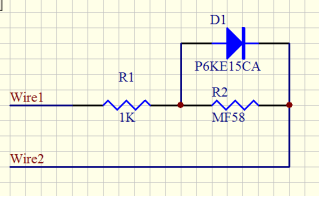

Прынцыповая схема датчыка тэмпературы:

Інструкцыя па раздзяленні кабеля:

Стандартны провад складае 10 М, сігнал будзе аслабляцца на 6 дБ на кожныя 50 М даўжыні провада.



1. Інструкцыі па падключэнні трох жыл:



 Чырвоны: пераўтваральнік +

Сіні: датчык тэмпературы +

Чорны: публічны -

Ультрагукавой расходомер Ужыванне:



Ультрагукавой расходомер з эфектам Доплера выкарыстоўвае адлюстраваны ультрагук для вымярэння хуткасці вадкасці. Шляхам вымярэння зруху частоты паміж крыніцай ультрагукавой частаты, прымачом і носьбітам вадкасці вымяраецца адносны рух. Атрыманы зрух частоты называецца эфектам Доплера.
