Transduser Ultrasonik 1MHz untuk Pengukur Aliran Ultrasonik Doppler

Transduser Ultrasonik 1MHz untuk Pengukur Aliran Ultrasonik Doppler



 Parameter teknikal：

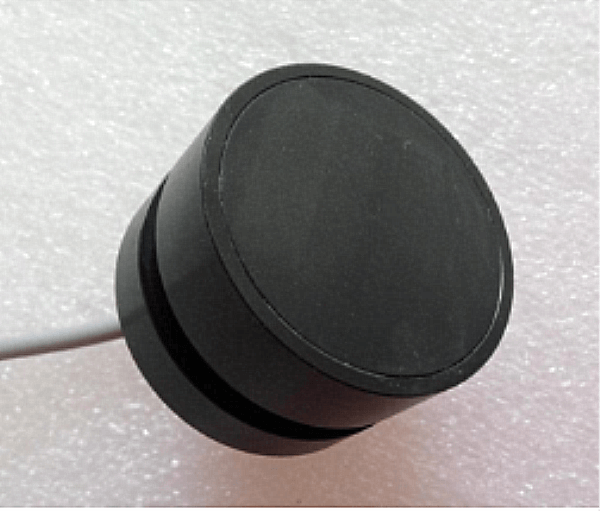

barang	Parameter Teknikal		Imej
Nama	Transduser ultrasonik 1MHz
Model	PH W-1M- 01U
Kekerapan	1MHz± 5%
Jarak Pengesanan	0.05 ～ 3m
minimum lmpedans selari	15Ω±20 ％
Kapasitansi	3000pF±20 ％ @1KHz
Sensitiviti	Voltan Pemanduan ： 24 V 、Jarak : 0.3m、 Amplitud Gema ： 1000 mV
Beroperasi Voltan	Puncak Voltan ＜ 300Vpp
Beroperasi Suhu	-40～ +80 ℃
Tekanan	≤10 Kilo atau  1MPa
Sudut	(Lebar Pancaran ) Lebar Pancaran Separuh kuasa @-3dB: 2.4°±0.5， Sudut Tajam: 5.6°±1
Perumahan Bahan	bahan komposit
Penggunaan	Doppler Kesan Meter aliran ultrasonik
Pemasangan Dimensi	Lihat lukisan struktur produk
Tahap Perlindungan	IP68
Berat badan	g±5 ％（ L panjang ： m ）
Arahan Pendawaian	Putih- ，Hitam -,  wayar terlindung ；（ penderia suhu adalah pilihan ）

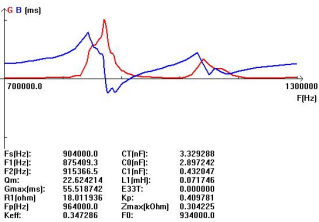

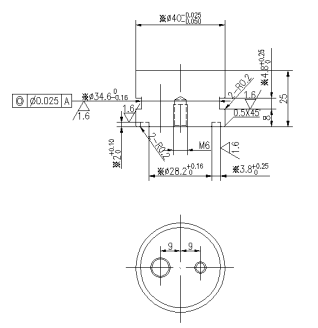

Keluk Kemasukan		Gambarajah Struktur Produk

Gambar rajah blok transduser ultrasonik:

Gambarajah Skema Penderia Suhu:

Arahan kabel jenis split:

Wayar standard ialah 10M, isyarat akan melemahkan 6dB untuk setiap peningkatan 50M wayar.



1. Arahan pendawaian tiga teras:



 Merah: transduser +

Biru: sensor suhu +

Hitam: awam -

Aplikasi meter aliran ultrasonik:



Meter Aliran Ultrasonik Kesan Doppler menggunakan bunyi ultrasonik yang dipantulkan untuk mengukur halaju bendalir. Dengan mengukur anjakan frekuensi antara sumber frekuensi ultrasonik, penerima, dan pembawa bendalir, gerakan relatif diukur. Peralihan frekuensi yang terhasil dinamakan Kesan Doppler.
