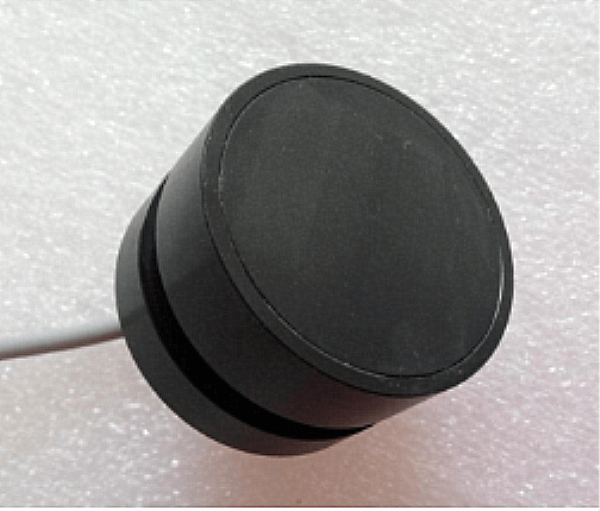

1MHz ultrazvukový převodník pro Dopplerův ultrazvukový průtokoměr

1MHz ultrazvukový převodník pro Dopplerův ultrazvukový průtokoměr



 Technické parametry:



Položky	Technické parametry		Obraz
Jméno	1MHz ultrazvukový měnič
Model	PH W-1M- 01U
Frekvence	1 MHz ± 5 %
Detekční vzdálenost	0.05 ～ 3m
Minimální Paralelní impedance	15Ω±20 ％
Kapacita	3000pF ± 20 kHz x 1
Citlivost	Napájecí napětí ： 24 V 、Vzdálenost : 0,3 m、 Amplituda ozvěny : 1000 mV
Provozní Napětí	Vrchol Napětí ＜ 300Vpp
Provozní Teplota	-40～ +80 ℃
Tlak	≤ 10 kg nebo  1 MPa
Úhel	(Šířka paprsku ) Šířka paprsku polovičního výkonu @-3dB: 2.4°±0.5， Ostrý úhel: 5.6°±1
bydlení Materiál	kompozitní materiál
Používání	s Dopplerovým efektem Ultrazvukový průtokoměr
Instalace Dimenze	Viz výkres struktury produktu
Úroveň ochrany	IP68
Hmotnost	g±5 ％ Délka （ ： m ）
Pokyny pro zapojení	Bílo- ，černý -,  stíněný vodič ；（ teplotní senzor je volitelný )
Křivka přijetí		Schéma struktury produktu

Blokové schéma ultrazvukového měniče:

Schematický diagram snímače teploty:

Návod na kabel děleného typu:

Standardní vodič je 10M, signál zeslabí 6dB na každých 50M zvýšení vodiče.



1. Tři pokyny pro zapojení jádra:



 Červená: převodník +

Modrá: teplotní senzor +

Černá: veřejná -

Použití ultrazvukového průtokoměru:



Ultrazvukový průtokoměr s Dopplerovým efektem využívá k měření rychlosti tekutiny odražený ultrazvukový zvuk. Měřením frekvenčního posunu mezi zdrojem ultrazvukové frekvence, přijímačem a nosičem tekutiny se měří relativní pohyb. Výsledný frekvenční posun se nazývá Dopplerův efekt.
