مخصص سبائك التيتانيوم محول بالموجات فوق الصوتية لقياس تدفق الغاز

مخصص سبائك التيتانيوم محول بالموجات فوق الصوتية لقياس تدفق الغاز

المعلمات التقنية:

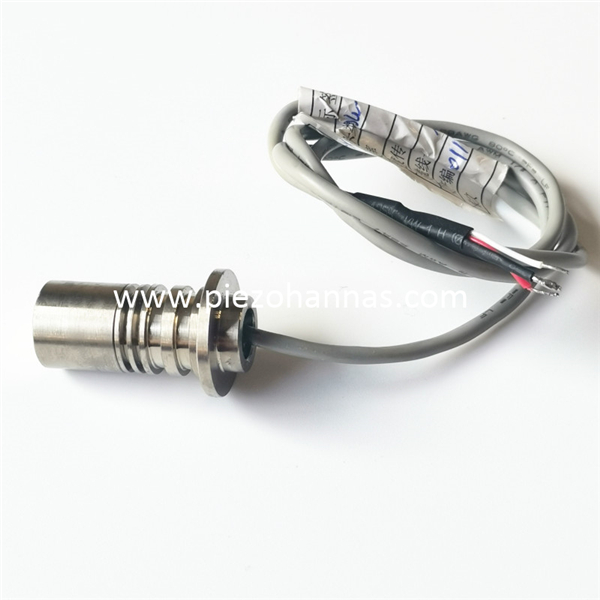

أغراض	المعلمات التقنية		صورة
اسم	200 كيلو هرتز محول بالموجات فوق الصوتية
نموذج	PHAU-200-01CA
تكرار	200 كيلو هرتز ± 5%
مسافة الكشف	0.10～ 1 م
الحد الأدنى من المعاوقة الموازية	300Ω± 20％
السعة	850pF ± 20％ @ 1 كيلو هرتز
حساسية	بدون تحميل: جهد القيادة 200 فولت لكل ثانية، المسافة: 0.3 متر， سعة الصدى: 5 مللي فولت
التشغيل الجهد االكهربى	قمة الجهد ＜ 500 فولت لكل ثانية
التشغيل درجة حرارة	-40～ +80 درجة مئوية
ضغط	≥16كيلو أو  1.6 ميجا باسكال
زاوية	(عرض الشعاع ) عرض شعاع نصف الطاقة @-3dB:10.1°±10%، زاوية حادة: 23.9°±10%
مواد الإسكان	سبائك التيتانيوم
الاستخدام	مقياس تدفق الغاز بالموجات فوق الصوتية
مستوى الحماية	IP68
وزن	24.2 جرام ± 5％ ( طول السلك: 80 سم )
تعليمات الأسلاك	الواجهة: أحمر: محول +، أبيض: محول -، أسود: سلك محمي، (مستشعر درجة الحرارة اختياري)
منحنى القبول		مخطط هيكل المنتج

مخطط كتلة لمحول المسافة بالموجات فوق الصوتية:

رسم تخطيطي لمستشعر درجة الحرارة  (الطراز: MF58_502F3470) :

تطبيق لمقياس تدفق الغاز بالموجات فوق الصوتية:

تُستخدم أجهزة قياس تدفق الغاز الصناعية على نطاق واسع لتطبيقات السوائل والمياه، ومن المقبول منذ فترة طويلة أنه لا يمكن تطبيق تقنية المشبك على تقنية مقياس تدفق الغاز على قياس تدفق الغاز الشامل ويرجع ذلك في المقام الأول إلى حدود القياس النظرية الأساسية. يتم استقبال الطاقة الصوتية المنقولة بواسطة محولات الطاقة بالموجات فوق الصوتية التقليدية. يتم استخدام منتجات قياس تدفق الغاز بالموجات فوق الصوتية في جميع أنحاء العالم في مجموعة متنوعة من تطبيقات قياس الغاز الهامة. يتم تركيب هذه المنتجات بشكل شائع في مرافق الإنتاج البرية والبحرية، وخطوط أنابيب نقل الغاز الطبيعي، ومحطات الضغط، ومرافق المعالجة وبوابات المدن، وهي مفيدة أيضًا للتطبيقات التي تستهلك كميات كبيرة من الغاز الطبيعي كوقود أو مواد خام مثل توليد الطاقة والتكرير والمعالجة والصناعات البتروكيماوية.
