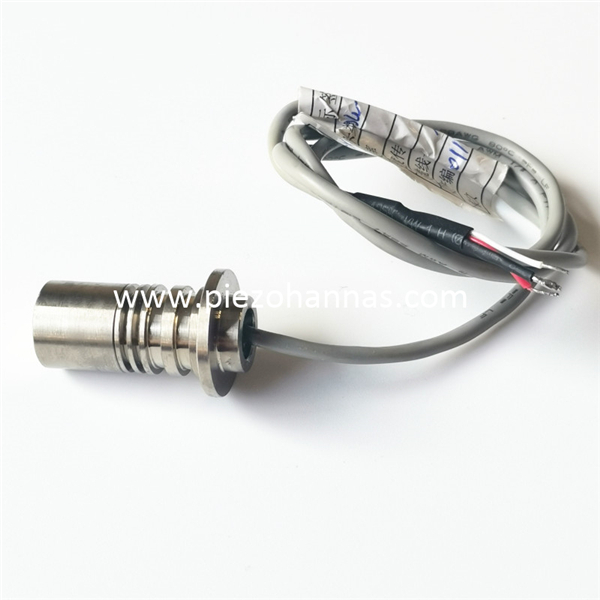

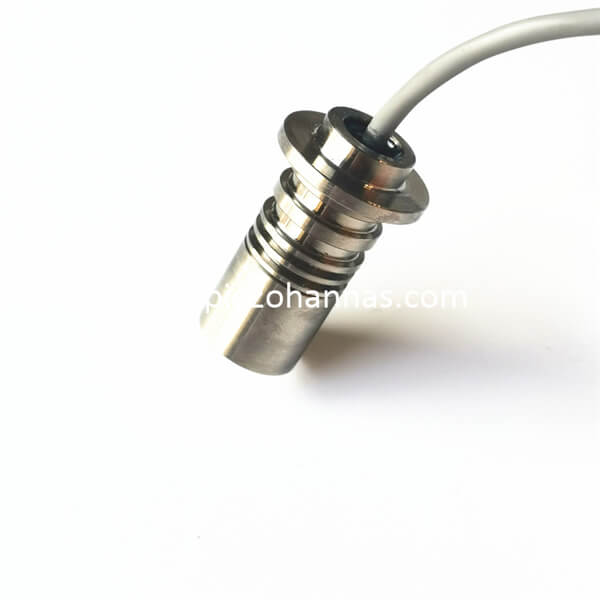

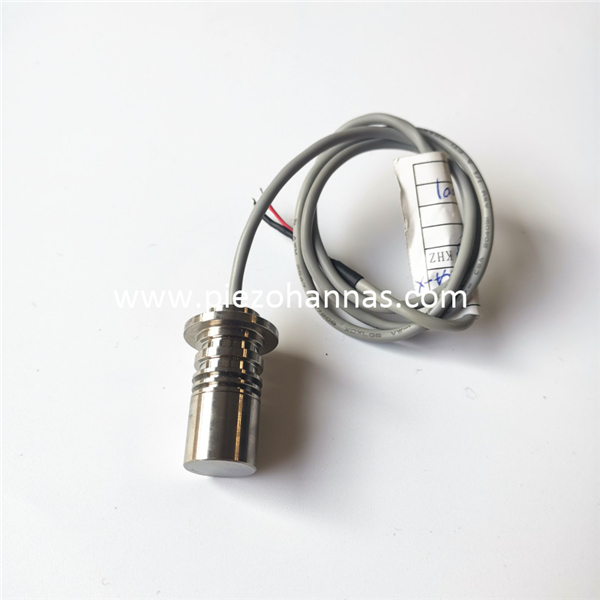

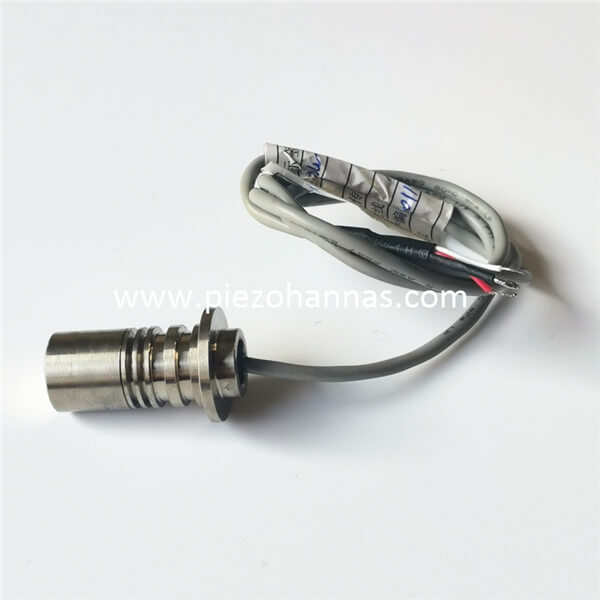

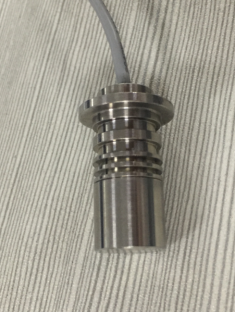

Спеціальний ультразвуковий перетворювач із титанового сплаву для вимірювання потоку газу

Поділитися з:

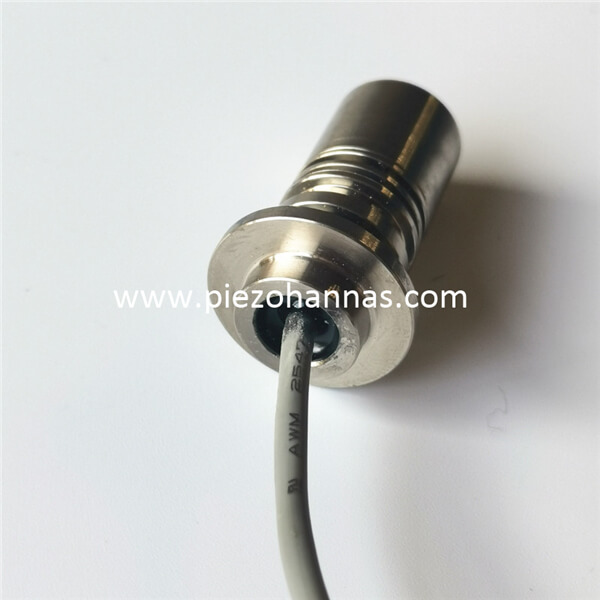

Спеціальний ультразвуковий перетворювач із титанового сплаву для вимірювання потоку газу

ультразвуковий перетворювач для ультразвукового вимірювача газу

Наявність:

Кількість:



Запитуйте Додати в кошик

модель:
PHAU-200-01CA
Бренд:
П'єзоханнас
код:
PHAU-200-01CA

Опис товару

Спеціальний ультразвуковий перетворювач із титанового сплаву для вимірювання потоку газу

Технічні параметри:

Предмети	Технічні параметри		Зображення
Ім'я	200 кГц Ультразвуковий перетворювач
Модель	PHAU-200-01CA
Частота	200 кГц ± 5%
Відстань виявлення	0.10～ 1 м
Мінімальний паралельний імпеданс	300Ω± 20％
Ємність	850 пФ ± 20％ при 1 кГц
Чутливість	Напруга без навантаження: : 200 В, відстань: 0,3 м， Амплітуда відлуння: 5 мВ
Операційна Напруга	пік Напруга < 500 Vpp
Операційна Температура	-40～ +80 ℃
Тиск	≤16Кілограм або 1,6 МПа
Кут	(Ширина променя ) Ширина променя половинної потужності при -3 дБ: 10,1°±10%, Гострий кут: 23,9°±10%
Матеріал корпусу	титановий сплав
використання	ультразвуковий витратомір газу
Рівень захисту	IP68
вага	24,2 г ± 5％ ( довжина дроту: 80 см ）
Інструкції з підключення	інтерфейс: червоний: датчик +, білий: датчик -, чорний: екранований дріт (датчик температури не є обов’язковим)

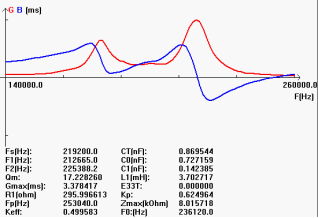

Крива адмітансу		Структурна схема продукту

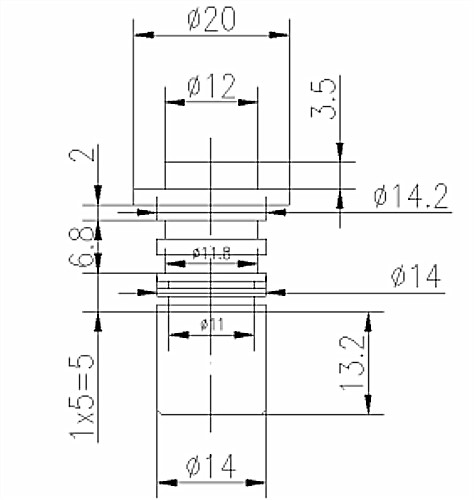

Структурна схема ультразвукового датчика відстані:

0RYJG8D(6_Q9XM%86PDG

Принципова схема датчика температури (модель: MF58_502F3470) :

O3`1PA5YR5%Z5`DQ1R

Застосування для ультразвукового газового витратоміра:

Промислові газові витратоміри широко використовуються для рідин і води, давно визнано, що технологія затискачів газових витратомірів не може бути застосована для вимірювання масової витрати газу в основному через фундаментальні теоретичні межі вимірювання. передана звукова енергія приймається традиційними ультразвуковими перетворювачами. Ультразвукові вироби для вимірювання потоку газу використовуються в усьому світі для різноманітних критичних вимірювань газу. Ці продукти, які зазвичай встановлюються на наземних і морських виробничих об’єктах, газотранспортних трубопроводах, компресорних станціях, переробних підприємствах і міських воротах, також корисні для застосувань, які споживають великі обсяги природного газу як паливо або сировину, наприклад, для виробництва електроенергії, нафтопереробної, переробної та нафтохімічної промисловості.

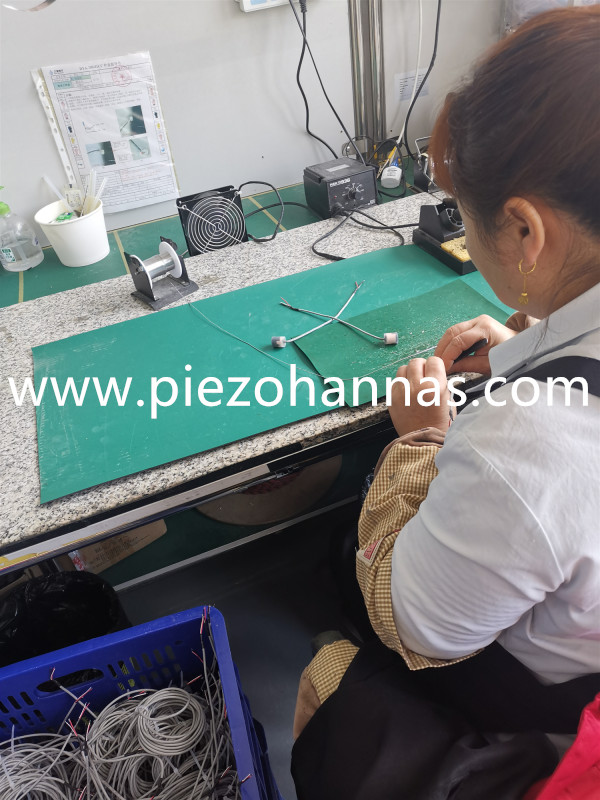

Виробничий відділ

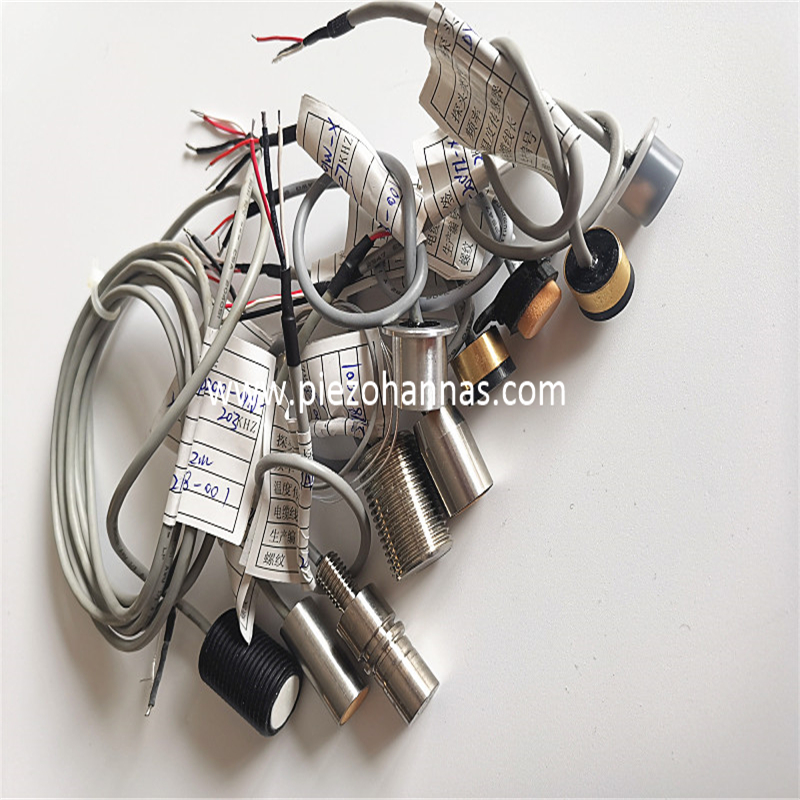

Ультразвуковий перетворювач потоку газу в корпусі з титанового сплаву для вимірювання потоку газу
