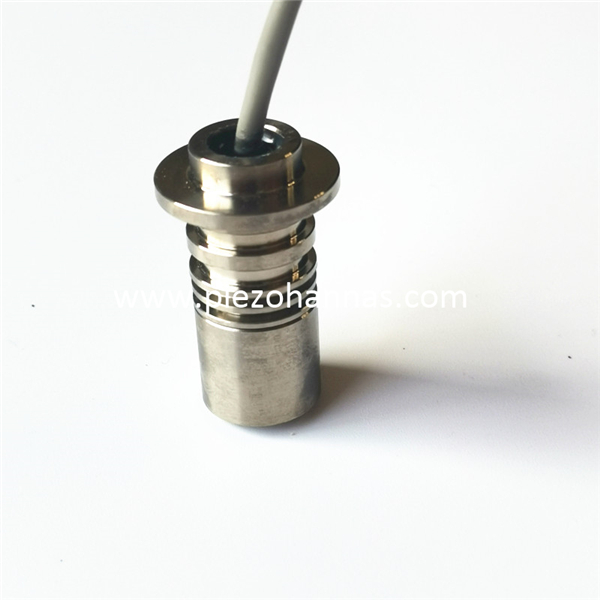

Prilagođeni ultrazvučni pretvornik od legure titana za mjerenje protoka plina

Prilagođeni ultrazvučni pretvornik od legure titana za mjerenje protoka plina

Tehnički parametri:

Predmeti	Tehnički parametri		Slika
Ime	200KHz ultrazvučni pretvarač
Model	PHAU-200-01CA
Frekvencija	200 KHz ± 5%
Udaljenost detekcije	0.10~ 1m
Minimalna paralelna impedancija	300Ω± 20％
Kapacitet	850pF ± 20％ @ 1KHz
Osjetljivost	Pokretni napon bez opterećenja: ：200 Vpp, Udaljenost: 0,3 m， Amplituda odjeka: 5mV
Operativni Napon	Vrh Napon < 500 Vpp
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤16Kilograma ili  1,6MPa
Kut	(Širina snopa ) Širina snopa pola snage @-3dB:10,1°±10%， Oštar kut: 23,9°±10%
Materijal kućišta	legura titana
korištenje	ultrazvučni mjerač protoka plina
Razina zaštite	IP68
Težina	24,2 g ± 5％ ( duljina žice: 80 cm ）
Upute za ožičenje	sučelje: crveno: sonda +, bijelo: sonda -, crno: oklopljena žica, (senzor temperature nije obavezan)
Krivulja admitancije		Dijagram strukture proizvoda

Blok dijagram ultrazvučnog pretvarača udaljenosti:

Shematski dijagram senzora temperature  (model: MF58_502F3470) :

Primjena za ultrazvučni mjerač protoka plina:

Industrijski mjerači protoka plina naširoko se koriste za primjenu u tekućinama i vodi, dugo je prihvaćeno da se tehnologija mjerača protoka plina sa stezaljkama ne može primijeniti na mjerenje masenog protoka plina prvenstveno zbog temeljnih teoretskih ograničenja mjerenja. prenesenu zvučnu energiju primaju tradicionalni ultrazvučni pretvornici. Proizvodi za ultrazvučno mjerenje protoka plina koriste se diljem svijeta u različitim aplikacijama za mjerenje kritičnih plinova. Obično instalirani u proizvodnim postrojenjima na kopnu i moru, cjevovodima za prijenos prirodnog plina, kompresorskim stanicama, postrojenjima za obradu i gradskim vratima, ovi su proizvodi također korisni za primjene koje troše velike količine prirodnog plina kao gorivo ili sirovinu, kao što su proizvodnja električne energije, rafinerija, prerada i petrokemijska industrija.
