49KHz ultrasoniese vlaktransducer vir vlakmeting

     49KHz ultrasoniese vlaktransducer vir vlakmeting

Tegniese parameters:

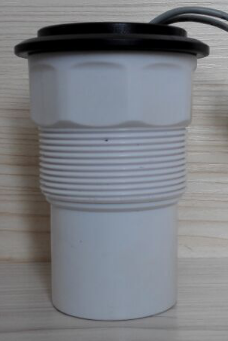

Items	Tegniese parameters		Beeld
Naam	49KHz anti-korrosiewe transducer PB tipe （ geïntegreerde tipe ）
Model	PHA-49-08PB
Frekwensie	49KHz±5%
Opsporingsafstand	0.4～ 8m
Minimum Parallelle lmpedansie	310Ω±20 ％
Kapasitansie	2000pF±20 ％ @1KHz
Sensitiwiteit	Aandryfspanning: 850Vpp, Afstand: 0,6 m, Echo Amplitude: 450mV
Bedryf Spanning	Piek Spanning ＜1500VPP
Bedryf Temperatuur	-40～ +80℃
Druk	≤3Kilos of 0.3MPa
Hoek	(Straalwydte ) Halfkragstraalwydte@-3dB:8°±2， Skerp hoek: 18°±4
Behuisingsmateriaal	POM 、PVDF
Gebruik	Ultrasoniese vlak peil,Monitering,Botsvaste, Sekuriteit
Installasie Dimensie	Onderkant met draad: M60×2 of G2A
Beskermingsvlak	IP68
Gewig	440g±5 ¼
Bedradingsinstruksies	geïntegreerde tipe: konneksie (3PIN, 2,54 mm terminale ）：Rooi+，Wit-，Swart: afgeskermde draad；     connector (3PIN, 2.0mm terminaal ）：wit, swart: temperatuursensor（MF58）；

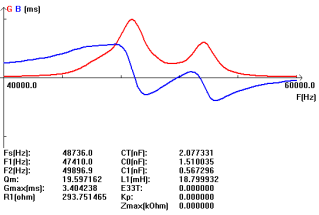

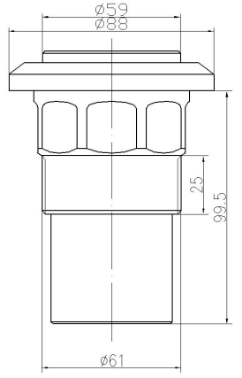

Toelatingskurwe		Produkstruktuurdiagram

 Toetskringskema van transducer:

Toepassing van vlakmeting:

Die oordrag van hoë-aangedrewe akoestiese golwe verseker minimale verliese deur die omgewing waar die sensor geleë is. As gevolg van die hoë-aangedrewe uitgestraalde puls, het enige verliese veel minder effek as wat deur tradisionele ultrasoniese toestelle ervaar sou word. Meer energie word oorgedra, dus word meer energie teruggegee. Gevorderde ontvangerkringe is ontwerp om laevlak-terugseine te identifiseer en te monitor, selfs wanneer geraasvlakke hoog is. Die gemete sein word temperatuur gekompenseer om maksimum akkuraatheid aan die uitsette en vertoon te verskaf.
