Дешеві 20 кГц циліндричні приймальні акустичні перетворювачі для матриці перетворювачів

Дешеві 20 кГц циліндричні приймальні акустичні перетворювачі для матриці перетворювачів



1. Зміст вимірювання:

Криві провідності та ємності:

Вимірювання кривих провідності та ємності перетворювача в діапазоні частот 1 кГц-40 кГц. Резонансна частота повинна становити (20±1)кГц.

 Відповідь на напругу передачі:

Вимірювання характеристики напруги передачі в діапазоні частот 15-30 кГц. Він не повинен бути нижче 135 дБ.

Вертикальна спрямованість:

Вимірювання вертикальної спрямованості на 20 кГц. Кут розкриття має бути (60±5)°.

Відповідь на напругу передачі

Вимірювання відгуку напруги передачі в діапазоні частот 15 кГц-30 кГц. Відгук повинен бути не менше 135 дБ.

Вертикальна спрямованість

Виміряйте вертикальну спрямованість на 20 кГц. Кут розкриття має бути (60±5)°.

Гідростатичний тиск: 0,8 МПа.

Дані вимірювання

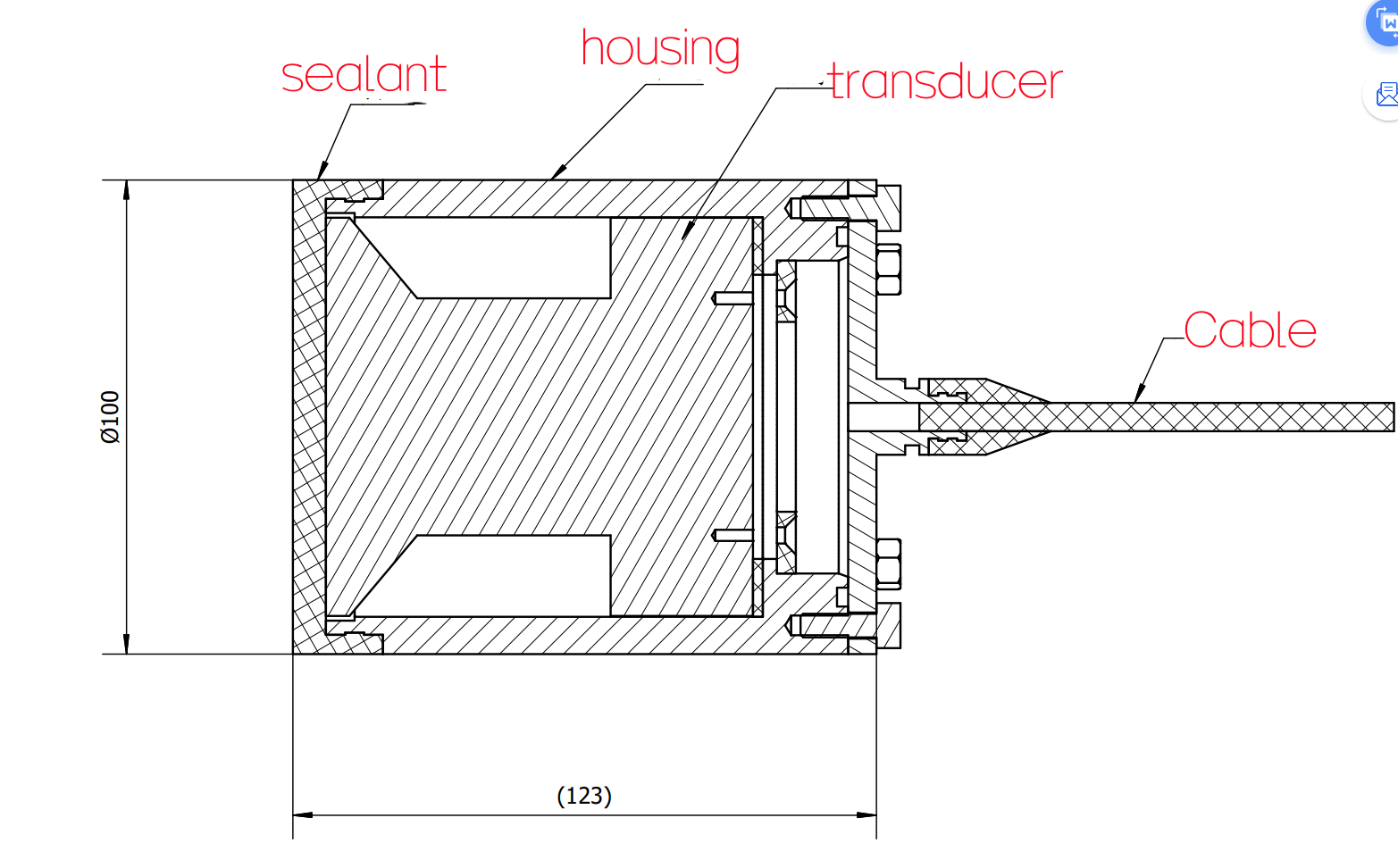

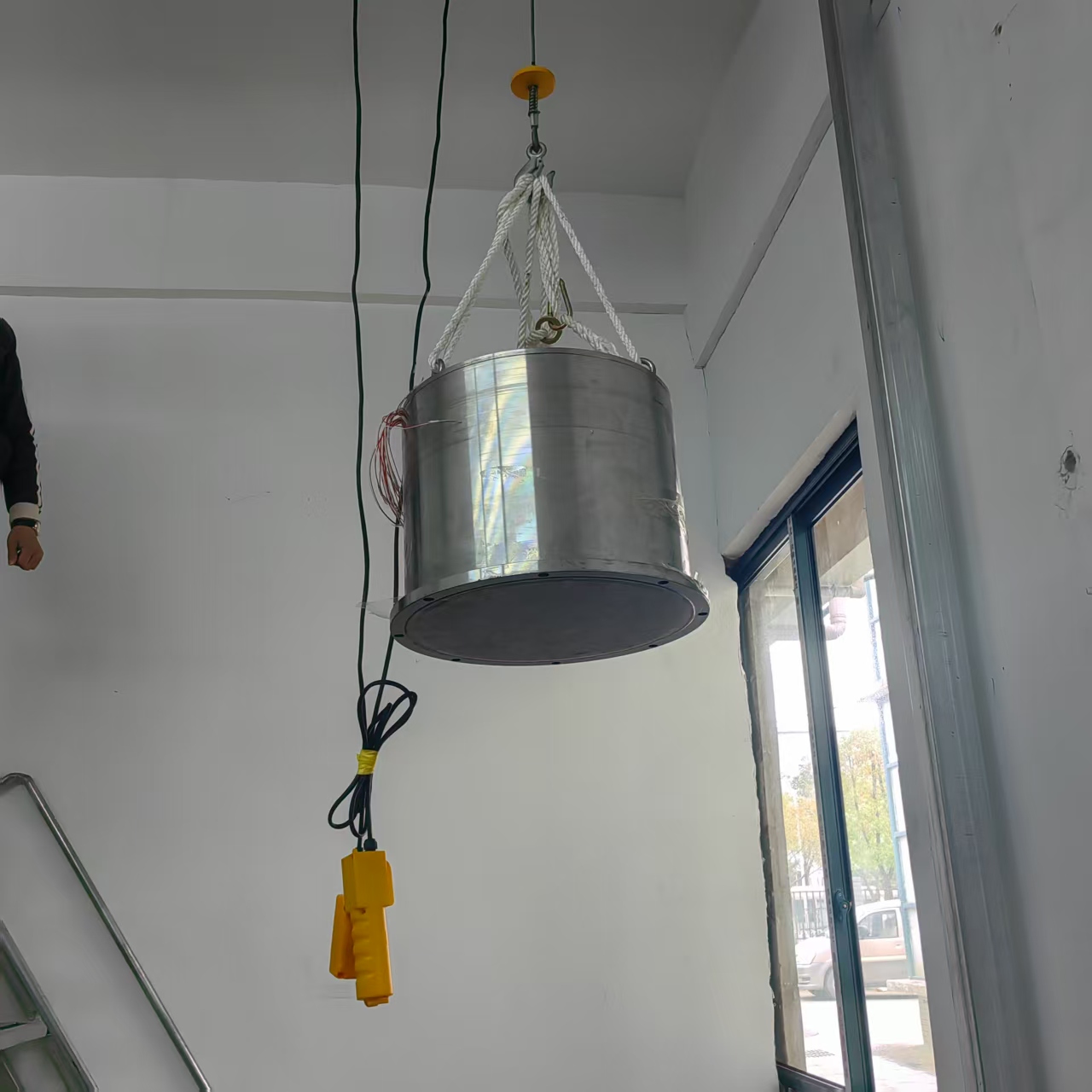

Загалом було використано чотири перетворювачі: два перетворювачі 20 кГц, пронумеровані 2022-01# і 2022-02#. Після того, як перетворювач піддається випробуванню гідростатичним тиском при 0,8 МПа/0,25 год, 0 МПа/0,25 год, 0,8 МПа/0,25 год і 0 МПа/0,25 год, опір ізоляції між проводами сердечника перетворювача перевищує 200 МОм, а опір ізоляції між проводом сердечника та корпусом перевищує 200 МОм. Акустичні характеристики, виміряні після випробування гідростатичним тиском, такі.

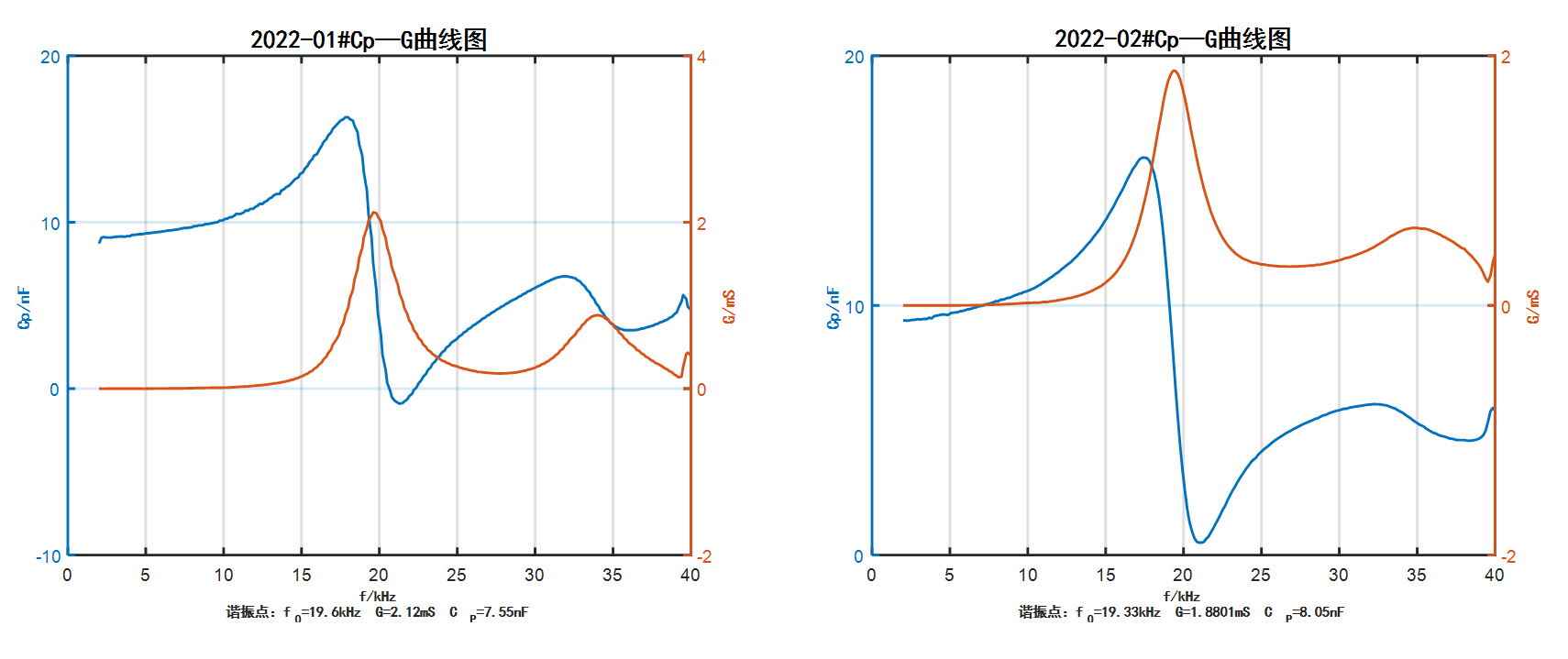

Криві електропровідності та електроємності

Відповідь на напругу передачі

f/kHz	Перетворювач 20 кГц
	2022-01#	2022-02#
15	136.3	139.2
16	139.6	141.8
17	142.8	145
18	146.4	148.3
19	149.9	150.6
20	150.9	150.9
21	149.5	149.4
22	147.4	147.8
23	145.9	146.8
24	144.7	146.5
25	146.2	145.9
26	144.6	145.4
27	143.6	145.5
28	143.6	145.4
29	143.6	145.4
30	144	145.6

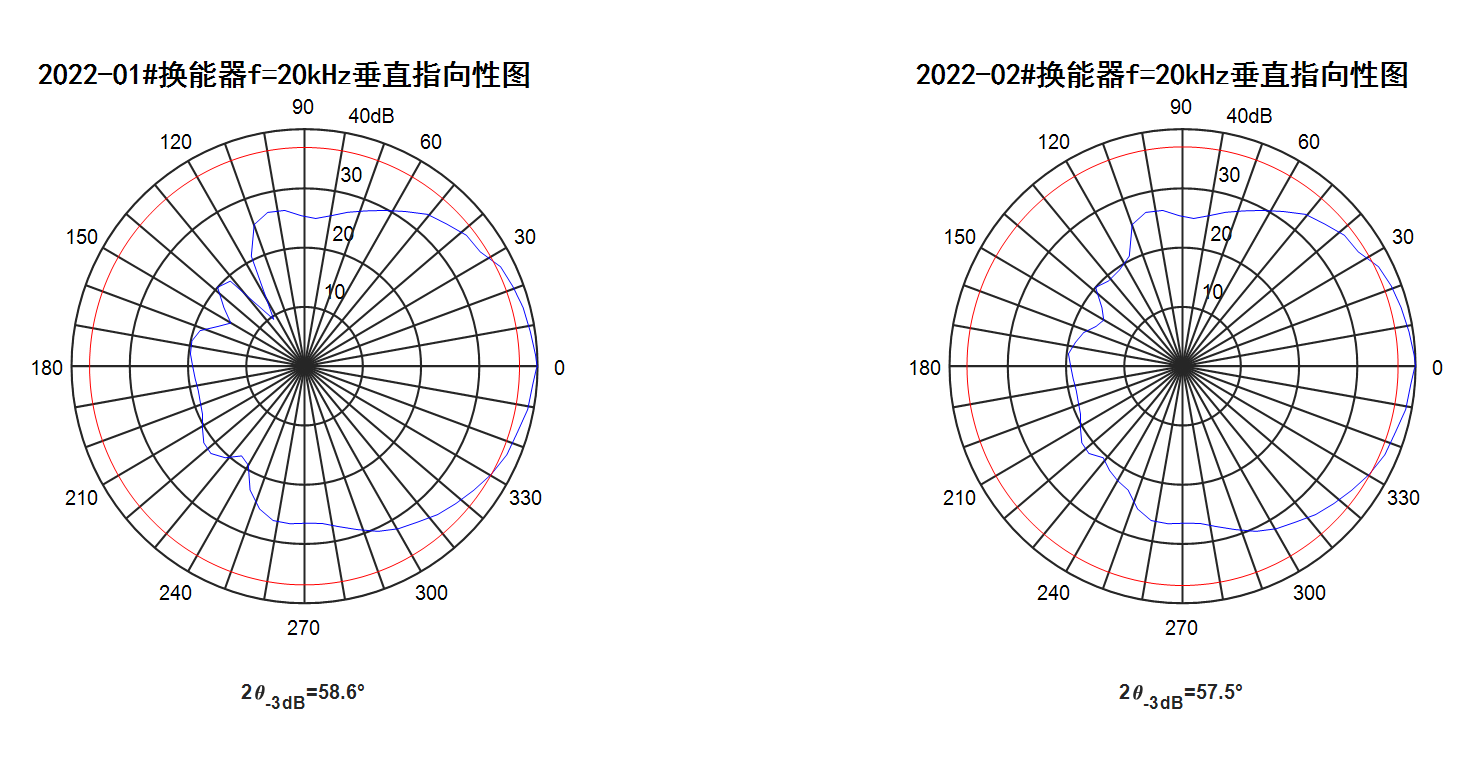

Вертикальна спрямованість

застосування
