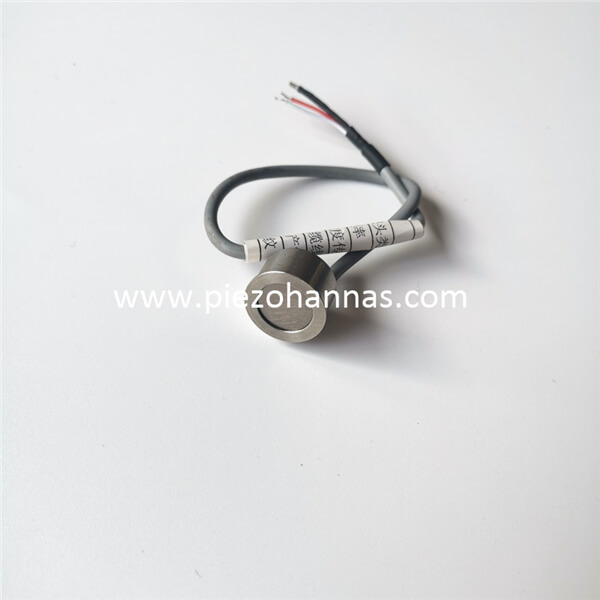

Rostfritt stål 200Khz ultraljudsgivare för gasflödesmätare

   Rostfritt stål 200Khz ultraljudsgivare för gasflödesmätare

Tekniska parametrar:

Föremål	Tekniska parametrar		Bild
Namn	200KHz ultraljudsgivare
Modell	PHAL-200-01LC
Frekvens	200KHz±5 %
Detektionsavstånd	0.10～ 1,5m
Minsta parallellimpedans	1800Ω±20 ％
Kapacitans	470pF±20 ％ @1KHz
Känslighet	lastdrivspänning: 800Vpp, Avstånd : 0,3m， Ekoamplitud: 10mV
Drift Spänning	Topp Spänning ＜ 1000 Vpp
Drift Temperatur	-40～ +80℃
Tryck	≤3 kilo eller 0,3 MPa
Vinkel	(Strålbredd ) Halveffekt strålbredd @-3dB: 8,7°±10%， Skarp vinkel: 20,5°±10 %
Material för hölje	304
Skyddsnivå	IP68
vikt	9g±5 ％（ trådlängd ： 12 cm ）
Kabelinstruktioner	gränssnitt: röd: givare +, vit: givare -, svart: skärmad tråd, (temperatursensor är tillval)
Admittanskurva		Produktstrukturdiagram

Blockschema för ultraljudsavståndsgivare:

Schematiskt diagram av temperatursensor  (modell: MF58_502F3470) :


Integrerad typ Kabelinstruktion:
1. Kabelinstruktion för givare: gränssnitt (3-stift, 2,54 mm terminal)
Röd: givare +
Vit: givare -
Svart: skärmning


2. Kabelinstruktion för temperatursensorterminal, röd gränssnitt (3 mm stift)

och svart

Delad typ: standard 10m kabel, med varje ytterligare 50m kabel, är signaldämpningen 6dB

Tre-kärnig ledningsinstruktion:

    Röd: Givare +
     Blå: temperaturgivare +
     Svart: Offentlig

 - Fyrkärnig kabelinstruktion:

Röd: Givare +
Gul: Givare
- Blå, svart: temperaturgivare

Ansökan om ultraljudsgasflödesmätare:

Industriella gasflödesmätare används i stor utsträckning för vätske- och vattenapplikationer, det har länge varit accepterat att clamp on gas flowmeter-teknologi inte kunde tillämpas på massgasflödesmätning, främst på grund av grundläggande teoretiska mätgränser. den överförda ljudenergin tas emot av traditionella ultraljudsgivare. Framsteg inom gasflödesmätningsteknik och bearbetning har dock inneburit att trots lägre akustiska impedansnivåer och högre dämpningsnivåer i de flesta gaser, kan en clamp on gasflödesmätare nu mäta transittider i gaser där signal-brusförhållandet är extremt lågt. Det är nu möjligt att mäta naturgas, ånga, tryckluft, väte, tryckluft och många fler med hjälp av flödesmätare.
