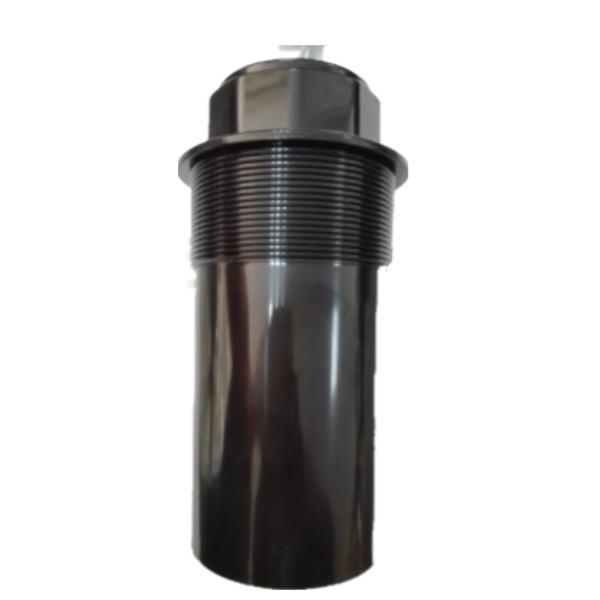

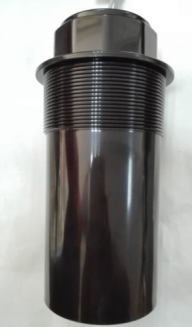

Ultraljudsgivare med lång räckvidd för ultraljudsnivåmätare

     21Khz långdistans ultraljudsgivare för ultraljudsnivåmätare

Specifikation:

Föremål	Tekniska parametrar		Bild
Namn	Ultraljudsgivare
Modell	PH A-21-30C
Frekvens	21KHz±1,5KHz
Detektionsavstånd	1.0～ 30m
Minimum Parallell lmpedans	530Ω±20 ％
Kapacitans	11000pF±20 ％ @1KHz
Känslighet	Drivspänning  med last : 520Vpp ，avstånd: 0,6m， Ekoamplitud : 400mV
Drift Spänning	Topp Spänning ＜ 1500VPP
Drift Temperatur	-40～ +80℃
Tryck	≤3 kilo eller 0,3 MPa
Vinkel	(strålebredd) halv effekt Vinkel@-3dB:13°±2， Skarp vinkel: 31°±4
för hölje Material	Den kan användas i en miljö med svag syra eller bas ( PC )
Användande	Ultraljuds nivå spårvidd,Övervakning,Krocksäker, Säkerhet
Installation Dimensionera	Botten med gänga : M78×2
Skyddsnivå	IP68
Vikt	1300g±5 ％
Kabelinstruktioner	integrerad typ : kontakt ( 3PIN , 2,54 mm terminal ）： Röd+ ，Vit- ，Svart: skärmad tråd；     kontakt （ 3P IN, 2,0 mm terminal ） ： vit, svart: temperatursensor （ MF58 ）；

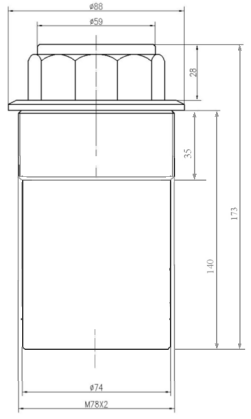

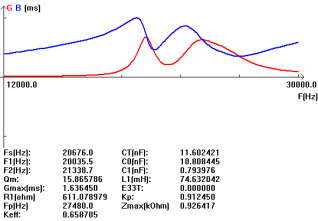

Admittanskurva		Produktstrukturdiagram
.

Blockschema för ultraljudsgivare  :

Schematiskt diagram av temperatursensor:

Integrerad kabelinstruktion:    :

1. Kabelinstruktioner för givaren: gränssnitt (3pin, 2,54 mm terminal)

Röd: givare +

Vit: givare -

Svart: avskärmning



2. Kabelinstruktion för temperatursensor: gränssnitt (3 stift, 2,0 mm terminal)





Röd och svart är temperatursensorledningar

Tillämpning av ultraljudsnivåmätare:

 Ultraljudsnivåmätaren används för att kontinuerligt övervaka nivåkanaler i höjd med flytande media, slam eller suspensioner i både öppna och slutna tankar och kanaler. Mätaren genererar nivå-höjdinformationen i form av en signalström 4 till 20mA. De nedre och övre gränserna för mätområdet kan ställas in med potentiometrar i mätarens elektroniska enhet.
