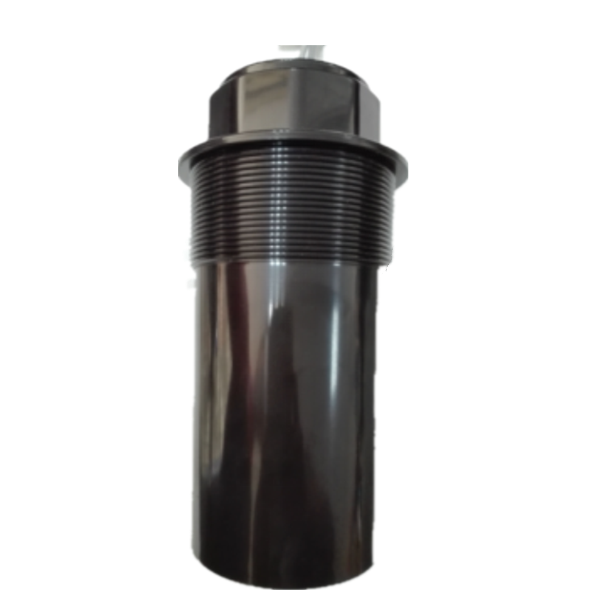

Trasduchtóir Ultrasonach Fadraoin le haghaidh Tomhsaire Leibhéil Ultrasonach

     21Khz le haghaidh Tomhsaire Leibhéil Ultrasonach Trasduchtóir Ultrasonach Fadraoin

Sonraíocht:

Míreanna	Paraiméadair Theicniúla		Íomhá
Ainm	Trasduchtóir ultrasonaic
Múnla	PH A-21-30C
Minicíocht	21KHz ±1.5KHz
Fad Braite	1.0～ 30m
íosmhéid lmpedance comhthreomhar	530Ω±20 ％
Cumas	11000pF±20 ％ @1KHz
Íogaireacht	Voltas Tiomána  le ualach : 520Vpp ，achar: 0.6m， Aimplitiúid macalla : 400mV
Oibriúcháin Voltas	Buaic Voltas ＜ 1500VPP
Oibriúcháin Teocht	-40～ +80 ℃
Brú	≤3 Kilos nó 0.3MPa
Uillinn	(leithead an bhíoma) leathchumhacht Uillinn@-3dB:13°±2， Uillinn ghéar: 31°±4
Tithíochta Ábhar	Is féidir é a úsáid i dtimpeallacht aigéad lag nó bonn ( PC )
Úsáid	Ultrasonach leibhéal tomhsaire,Monatóireacht,Crashproof, Slándáil
Suiteáil Toise	Bun le snáithe : M78×2
Leibhéal Cosanta	IP68
Meáchan	1300g±5 ％
Treoracha Sreangaithe	comhtháite cineál : cónascaire （ 3PIN ,2.54mm críochfort ）: Dearg + ，Bán- ，Dubh: sreang sciath；     cónascaire （ 3P IN, 2.0mm críochfort ） : bán, dubh: braiteoir teochta ( MF58 )；
Cuar Iontrála		Léaráid Struchtúr Táirge
.

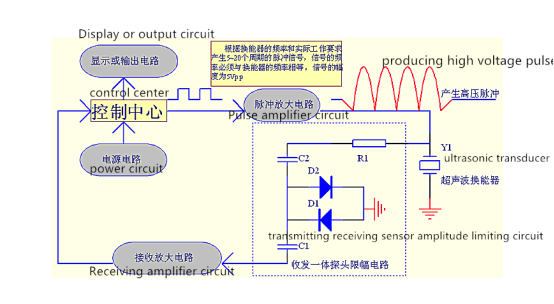

Léaráid bhloc den ultrasonaic trasduchtóir  :

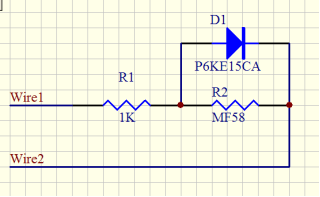

Léaráid Scéimreach de Bhraiteoir Teochta:

Cineál comhtháite teagasc cábla:    :

Treoir 1.Wiring trasducer: comhéadan (3pin, críochfort 2.54mm)

Dearg: trasducer +

Bán: trasducer -

Dubh: sciath



2.Cable Teagasc Braiteoir Teochta: comhéadan (3pin, críochfort 2.0mm)





Is sreangú braiteoir teochta iad dearg agus dubh

Feidhmchlár Tomhsaire Leibhéil Ultrasonach:

 Úsáidtear an méadar leibhéal ultrasonaic chun monatóireacht leanúnach a dhéanamh ar chainéil leibhéil ar airde meán leachtach, sloda nó fionraí in umair agus bealaí oscailte agus dúnta. Gineann an tomhsaire an fhaisnéis leibhéal-airde i bhfoirm srutha comhartha 4 go 20mA. Is féidir teorainneacha níos ísle agus uachtair an raon tomhais a shocrú le potentiometers in aonad leictreonach an tomhsaire.
