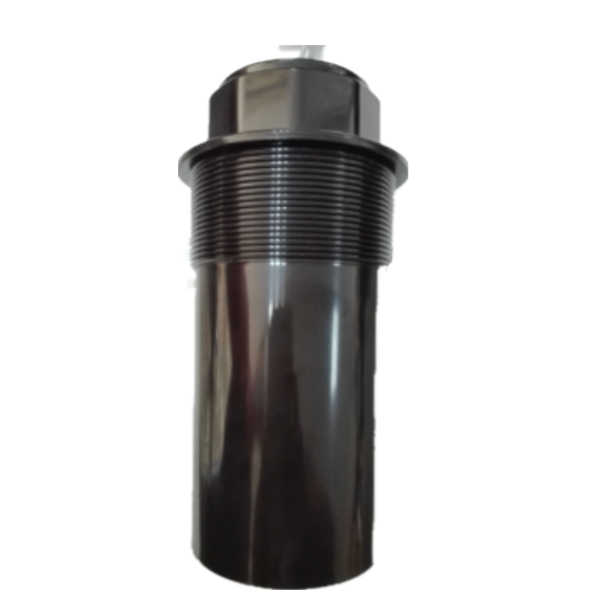

Ultrazvučni pretvarač velikog dometa za ultrazvučni mjerač razine

     Ultrazvučni pretvarač dugog dometa od 21 Khz za ultrazvučni mjerač razine

Specifikacija:

Predmeti	Tehnički parametri		Slika
Ime	Ultrazvučni pretvarač
Model	PH A-21-30C
Frekvencija	21KHz±1,5KHz
Udaljenost detekcije	1.0~ 30m
Minimum Paralelna impedancija	530Ω±20 ％
Kapacitet	11000pF±20 ％ @1KHz
Osjetljivost	Pogonski napon  s opterećenjem : 520 Vpp ，udaljenost: 0,6 m， Amplituda odjeka : 400mV
Operativni Napon	Vrh Napon < 1500 VPP
Operativni Temperatura	-40～ +80 ℃
Pritisak	≤3 kilograma ili 0,3 MPa
Kut	(širina snopa) pola snage Kut@-3dB:13°±2， Oštar kut: 31°±4
kućišta Materijal	Može se koristiti u slabo kiselom ili baznom okruženju （ PC ）
Korištenje	Ultrazvučni razini mjerač,Praćenje,Otporan na udarac, Sigurnost
Montaža Dimenzija	Dno s navojem : M78×2
Razina zaštite	IP68
Težina	1300g±5 %
Upute za ožičenje	Integrirani tip : konektor （ 3PIN , 2,54 mm terminal ）： Crveno+ ，Bijelo- ，Crno: oklopljena žica；     konektor （ 3P IN,2,0 mm terminal ） ： bijelo, crno: senzor temperature （ MF58 ）；
Krivulja admitancije		Dijagram strukture proizvoda
.

Blok dijagram ultrazvučnog pretvarača  :

Shematski dijagram senzora temperature:

integriranog tipa : Upute za kabel    :

1. Upute za ožičenje sonde: sučelje (3pin, 2,54 mm terminal)

Crveno: sonda +

Bijela: sonda -

Crna: zaštita



2. Upute za kabel senzora temperature: sučelje (3pin, 2,0 mm terminal)





Crveno i crno su ožičenje senzora temperature

Primjena ultrazvučnog mjerača razine:

 Ultrazvučni mjerač razine koristi se za kontinuirano praćenje kanala razine u visini tekućih medija, mulja ili suspenzija u otvorenim i zatvorenim spremnicima i kanalima. Mjerač generira informaciju o razini-visini u obliku struje signala od 4 do 20 mA. Donja i gornja granica mjernog područja mogu se postaviti potenciometrima u elektroničkoj jedinici mjerača.
