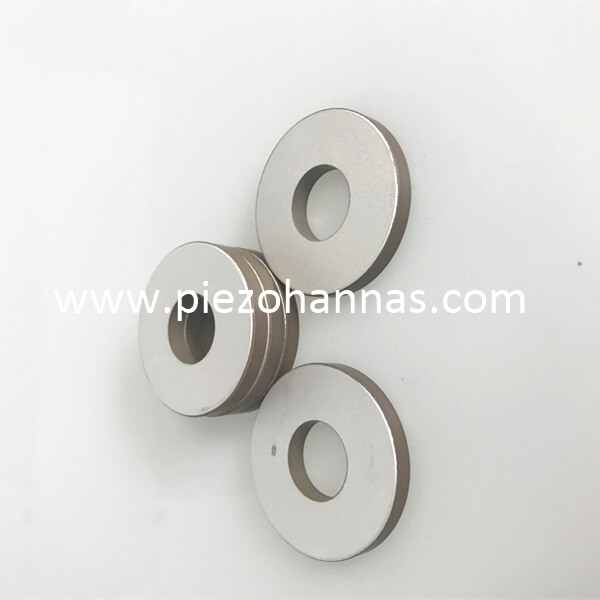

Anpassad ringform piezoring för detonationsgenerator

      Anpassad ringform piezoring för detonationsgenerator

WuHan Piezohannas Tech.Co., Ltd är en tillverkare av piezoelektrisk keramik, ultraljudsgivare med stark teknikkraft. Med ett kvalitetsledningssystem och en forsknings- och utvecklingssektor används våra produkter i stor utsträckning i de flesta applikationer.

l. Piezo keramik  Beskrivning:



Geometri	Storlek (mm)	Tolerans
Piezoskivor	Diameter: 3 till 200	Tolerans enligt de piezoelektriska elementen Industriell standard.
	Tjocklek: 0,2-25
Piezorör	Längd: 1-100
	OD: 6-180
	ID: 5-150
	Vägg: 0,5-15
Piezo tallrikar	Längd: 1-200
	Bredd: 1-200
	Tjocklek: 0,2-25
Piezo sfär	OD: 6-160
	ID: 4-150
	Vägg: 1-10
Piezo ringar	OD: 3-180
	ID: 1-150
	Tjocklek: 0,2-25
För alla storlekar	Flathet	± 0,03
	Koncentrisitet	± 0,10
	Vinkelräthet	± 0,10
	Parallellism	± 0,05

PZT mjukt material:



'Mjuka' PZT-material	Typen av mjukt material
Egenskaper			PSnN-5	PLiS-51	PZT-51	PZT-52	PZT-53	PZT-5H	PZT-5X
Dielektrisk konstant	ɛTr3		1600	2000	2200	2400	2600	3200	4500
Kopplingsfaktor	KP		0.6	0.62	0.62	0.63	0.64	0.68	0.7
	K31		0.35	0.35	0.35	0.35	0.36	0.38	0.4
	K33		0.68	0.7	0.68	0.7	0.7	0.76	0.77
	Kt		0.5	0.52	0.5	0.5	0.5	0.52	0.53
Piezoelektrisk koefficient	d31	10-12m/v	-170	-197	-186	-204	-227	-275	-300
	d33	10-12m/v	400	450	500	520	550	620	750
	g31	10-3vm/n	-12	-11.1	-9.6	-9.8	-9.9	-9.7	-7.5
	g33	10-3vm/n	28	25.4	25.6	24.5	23.9	22	18.8
Frekvenskoefficienter	Np		2000	1920	1980	1980	1960	1900	1960
	N1		1466	1407	1451	1451	1437	1393	1437
	N3		1825	1925	1900	1900	1755	1550	1800
	Nt		2100	2100	2150	2150	2150	2100	2200
Elastisk efterlevnadskoefficient	Se11	10-12m2/n	16.6	18	16.7	17	17.4	18	19
Maskinisk kvalitetsfaktor	Qm		85	80	80	75	75	70	65
Dielektrisk förlustfaktor	Tg 5	%	2	2	2	2	2	2	2
Densitet	ρ	g/cm3	7.5	7.5	7.6	7.6	7.6	7.5	7.5
Curie temperatur	Tc	°C	350	345	270	270	270	230	165
Youngs modul	YE11	<109N/m2	60	56	60	59	57.5	56	53
Giftkvot			0.36	0.36	0.36	0.36	0.36	0.36	0.39

PZT hårt material:

Hårda PZT-material			PZT-41	PZT-42	PZT-43 /4D	PZT-82	PBaS-4
Dielektrisk konstant	ɛ T r3		1050	1250	1420	1100	1900
Kopplingsfaktor	K P		0.58	0.58	0.58	0.52	0.59
	K31		0.32	0.33	0.34	0.3	0.34
	K33		0.66	0.67	0.68	0.57	0.68
	K t		0.48	0.48	0.48	0.4	0.49
Piezoelektrisk koefficient	d31	10-12m/v	-106	-124	-138	-100	-160
	d33	10-12m/v	260	280	300	240	380
	g31	10-3vm/n	-11.4	-11.2	-11	-10.3	-9.5
	g33	10-3vm/n	28	25.3	24	25	22.6
Frekvenskoefficienter	N sid		2280	2200	2160	2280	2200
	N1		1671	1613	1583	1671	1613
	N3		1950	1900	1875	1950	1850
	N t		2250	2200	2200	2300	2200
Elastisk efterlevnadskoefficient	S e11	10-12m 2/n	11.8	12.7	13.2	11.6	13.2
Maskinisk kvalitetsfaktor	Qm		1000	800	600	1200	2200
Dielektrisk förlustfaktor	Tg 5	%	0.3	0.4	0.5	0.3	0.5
Densitet	ρ	g/cm3	7.5	7.5	7.5	7.6	7.5
Curie temperatur	Tc	°C	320	320	320	310	310
Youngs modul	Y E11	<10 9N/m3	85	79	76	86	76
Giftkvot			0.3	0.3	0.3	0.3	0.33

Workshop:

Den har två produktionslinjer för piezokeramiska komponenter, utrustade med en serie avancerad vetenskaplig forsknings- och produktionsutrustning såsom automatisk formningsmaskin, sintringstunnelugn, CNC-slipmaskin, skärmaskin, automatiskt silvertrycksystem, automatiskt polariseringssystem, automatiskt mätsystem, etc. Den kan självständigt producera storleksserier inklusive keramiska kulor, sfäriska kulor, keramiska kulor, sfäriska kulor, sfäriska kulor, sfäriska kulor, sfäriska keramiska kulor, sfäriska kulor, kuvor remsor och andra olika specifikationer av komponenter, samt 1-3 keramiska kompositmaterial och 15 piezoelektriska keramiska komponenter.

Vanliga frågor:

1. Om piezoelektrisk keramik, varför har den polaritet?

Piezoelektrisk keramik har polaritetsskälet eftersom när den piezoelektriska keramen är under stress har de två ytorna laddningsackumuleringen, vilket genererar en viss spänning. Eftersom molekylerna är polära delas de in i positiva och negativa elektroder. I makroskopiska termer är det ackumulering av elektriska laddningar, och då har den piezoelektriska keramen positiva och negativa elektroder.

2. Om de piezoelektriska keramiska materialen, är deras parametrar variabla?

När det gäller de piezoelektriska keramiska materialen, i allmänhet, vars parametrar är oföränderliga. Det bör dock noteras att tjockleken och diametern hos den piezoelektriska keramen, som har ett visst inflytande på dielektricitetskonstanten och elastiska styvheten hos den piezoelektriska sensorn.

3. Om produktionstiden för piezoelektrisk keramik, hur länge producerar du?

Produktionstiden är ca 40-45 dagar efter betalning.
